Редуктор привода конвейера подбирают под нагрузку, скорость движения транспортирующего элемента и режим работы оборудования. От этого узла зависит стабильность хода линии, уверенный запуск под нагрузкой и ресурс механической части привода.
В зависимости от конструкции конвейера редуктор может передавать вращение на приводной барабан, вал со звездочкой, цепную передачу, ролик или другой исполнительный механизм. Поэтому при подборе важно учитывать не только мощность электродвигателя, но и выходные обороты, крутящий момент, передаточное число, способ крепления и компоновку оборудования.
Компания «Редукторы 74» поставляет редукторы и мотор-редукторы для конвейеров, транспортеров и производственных линий. Мы подбираем привод под реальные условия работы, чтобы оборудование выдерживало нагрузку и обеспечивало стабильное движение без перегрузки двигателя и редукторной части.
Для конвейерных приводов часто применяют цилиндрические мотор-редукторы. Такое исполнение подходит для оборудования, которое работает в продолжительном режиме и требует надежной передачи крутящего момента.
Цилиндрический мотор-редуктор объединяет электродвигатель и редукторную часть в один приводной узел. Это упрощает монтаж на раме конвейера, уменьшает количество соединительных элементов и позволяет получить компактное приводное решение.

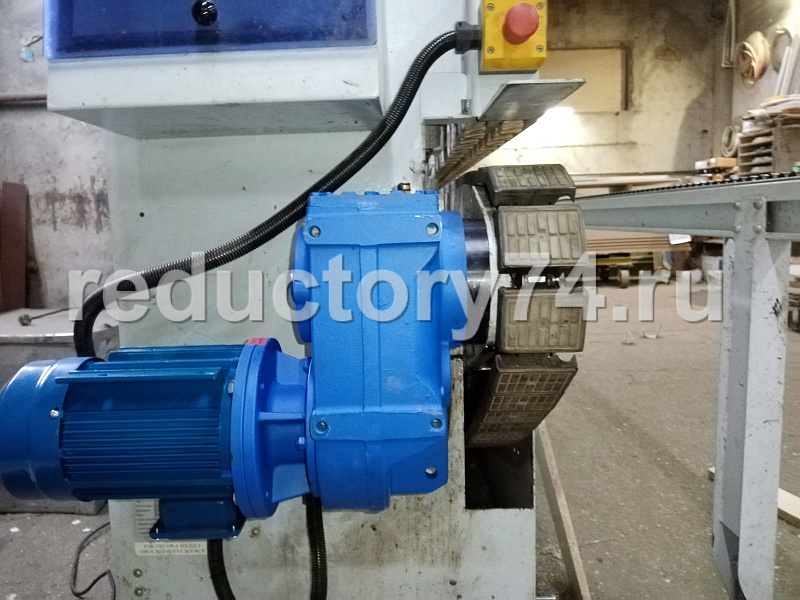

В одном из проектов на приводе конвейера был установлен мотор-редуктор МР215(Ц). Он использовался для передачи вращения на приводной вал со звездочкой, которая приводит в движение транспортирующий элемент. Такое решение подходит для конвейерного оборудования, где важны стабильная скорость, надежное зацепление и достаточный запас по моменту.
МР215(Ц) в данном случае рассматривается как пример применения мотор-редуктора на конвейере. Для другого оборудования может потребоваться иной типоразмер, другая мощность двигателя, другое передаточное число или другое конструктивное исполнение.
По имеющимся параметрам серия МР215 включает исполнения с электродвигателями мощностью от 0,12 до 5,5 кВт, выходной частотой вращения примерно от 4,4 до 274 об/мин и крутящим моментом до 665 Н·м. Такой диапазон позволяет использовать мотор-редукторы этой серии в приводах с разной скоростью и нагрузкой, но окончательный подбор всегда выполняется под конкретный конвейер.
Если привод нужно расположить под углом к приводному валу или разместить сбоку от конвейера, применяют коническо-цилиндрические редукторы. Они удобны для оборудования, где важна компактная компоновка и надежная передача момента при ограниченном монтажном пространстве.
Коническо-цилиндрический редуктор хорошо подходит для нагруженных транспортеров, участков подачи материала и конвейеров с непрерывным режимом работы. Такое исполнение часто выбирают при модернизации действующего оборудования, когда нужно заменить привод без серьезной переделки рамы и приводного узла.
Для производственной линии это практичное решение: двигатель можно расположить удобнее для обслуживания, а передача момента на вал остается надежной и устойчивой к рабочим нагрузкам.
Червячные редукторы применяют на компактных транспортерах, дозирующих механизмах и вспомогательных конвейерных линиях. Они позволяют получить большое передаточное число в небольшом корпусе и удобно размещаются в ограниченном пространстве.
Для тяжелых конвейеров с постоянной нагрузкой червячное исполнение выбирают осторожнее. У таких редукторов ниже КПД по сравнению с цилиндрическими и коническо-цилиндрическими решениями, поэтому при длительной работе важно правильно оценить тепловой режим, запас по мощности и моменту.
Если конвейер работает непрерывно, запускается под нагрузкой или перемещает тяжелый материал, чаще рассматривают цилиндрический или коническо-цилиндрический мотор-редуктор. Для легких и средненагруженных механизмов червячный редуктор может быть рациональным и экономичным вариантом.
Для конвейерного привода сначала определяют требуемую скорость приводного узла. У ленточного конвейера она связана с диаметром барабана, у цепного или пластинчатого — с параметрами звездочки и шагом цепи. От этих данных зависит частота вращения выходного вала редуктора.
После этого рассчитывают крутящий момент. Он должен обеспечивать запуск оборудования и стабильное движение транспортирующего элемента с учетом массы груза, трения, длины конвейера, угла наклона и режима работы. Если привод работает с частыми пусками, остановками или переменной нагрузкой, в расчет закладывают дополнительный запас.
На основании этих данных выбирают тип редуктора, передаточное число, мощность двигателя, исполнение выходного вала, положение монтажа и способ соединения с приводным механизмом.
При замене редуктора на действующем конвейере важно сохранить совместимость с установленным оборудованием. Значение имеют диаметр выходного вала, расположение двигателя, габариты корпуса, тип крепления и положение редуктора относительно приводного узла.
Если старый редуктор вышел из строя, снят с производства или требуется подобрать аналог импортного привода, специалисты «Редукторы 74» могут выполнить подбор по имеющимся данным. Для начала достаточно предоставить фото установленного узла, маркировку редуктора, шильдик двигателя или размеры посадочных мест.
В случае с установленным МР215(Ц) хорошо видно, что привод уже встроен в конструкцию оборудования. Поэтому при подборе замены нужно учитывать не только расчетные характеристики, но и фактическую компоновку: положение редуктора, соединение с приводным валом и доступное пространство для монтажа.
Конвейерные приводы часто работают в условиях запыленности, вибраций, перепадов температуры и длительной сменной нагрузки. Для такого оборудования важны запас по моменту, надежность подшипниковых узлов, качество уплотнений и правильное исполнение редуктора.
Если конвейер является частью производственной линии, отказ привода может остановить весь участок. Поэтому мотор-редуктор лучше подбирать с учетом фактического режима работы, а не только по ближайшему совпадению мощности и оборотов.
«Редукторы 74» подбирает редукторы и мотор-редукторы для конвейеров с учетом нагрузки, скорости, монтажных размеров и условий эксплуатации. В зависимости от задачи может быть предложено цилиндрическое, коническо-цилиндрическое, червячное или другое исполнение привода.
Если вам нужен редуктор привода конвейера для новой линии, модернизации оборудования или замены установленного привода, отправьте параметры конвейера или фото существующего узла.
Специалисты «Редукторы 74» подберут мотор-редуктор по скорости, крутящему моменту, мощности, передаточному числу и монтажному исполнению. Мы предлагаем приводные решения для конвейеров и транспортеров разных типов — от компактных вспомогательных механизмов до производственных линий с длительным режимом работы.
