Редуктор NMRV - устройство, типоразмеры и практическое применение

Редуктор NMRV — один из самых востребованных червячных редукторов в промышленности и автоматике. Он используется в приводах, где важны компактные габариты, плавность работы, самоторможение и простота монтажа. Формат NMRV стал отраслевым стандартом благодаря унификации размеров и совместимости с электродвигателями IEC.

В отличие от цилиндрических и планетарных редукторов, NMRV ориентирован на умеренные нагрузки и ограниченное монтажное пространство, что делает его универсальным решением для большого числа задач.

Конструкция и принцип работы редуктора NMRV

Редуктор NMRV построен на классической червячной передаче. Внутри корпуса размещаются:

• стальной червяк;

• бронзовое червячное колесо;

• подшипниковые узлы;

• выходной вал (полый или сплошной).

Корпус обычно выполнен из литого алюминия, что снижает вес и улучшает теплоотвод. Симметричная конструкция позволяет устанавливать редуктор в любом пространственном положении.

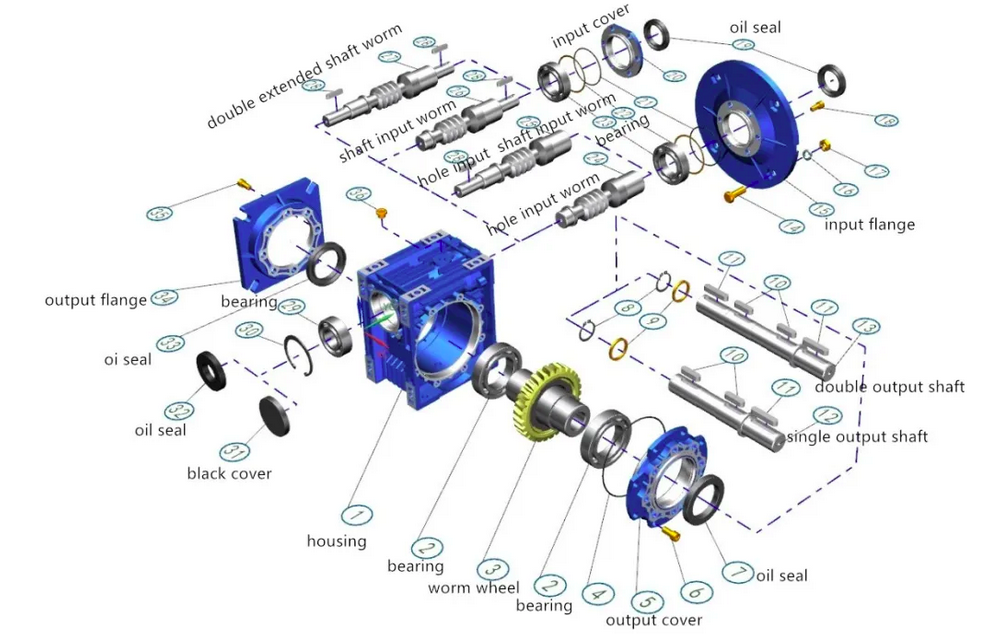

Схема устройства редуктора NMRV

Типоразмеры и унификация NMRV

Одно из ключевых преимуществ NMRV — строгая стандартизация. Наиболее распространённые типоразмеры:
025, 030, 040, 050, 063, 075, 090, 110, 130, 150.

Это упрощает:

• замену редуктора без переделки оборудования;

• подбор электродвигателя;

• модернизацию существующих приводов.

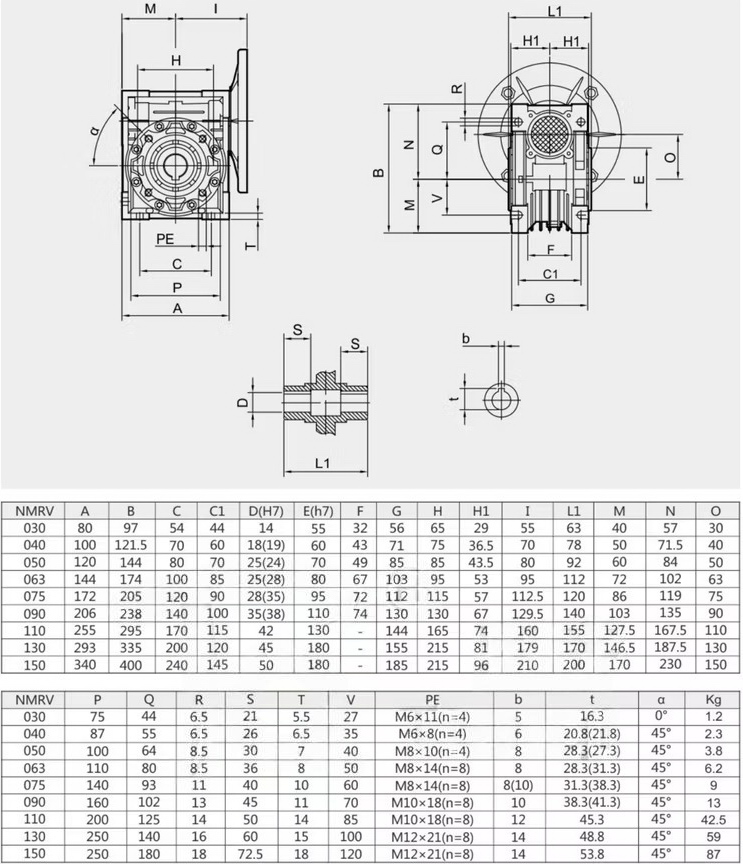

Основные монтажные размеры и габариты редуктора NMRV

Таблица типоразмеров редуктора NMRV

Передаточные числа и рабочие характеристики

Редуктор NMRV обеспечивает передаточные числа от 5:1 до 100:1, а при каскадном исполнении — до 10 000:1.
Характерные параметры:

• низкий уровень шума;

• плавный пуск и работа;

• КПД 50–90% (в зависимости от передаточного числа);

• допустимые радиальные и осевые нагрузки на вал.

Самоторможение и его практическая польза

Одной из ключевых особенностей NMRV является самоторможение — выходной вал не проворачивается под действием нагрузки. Это свойство особенно важно для:

• подъёмных механизмов;

• наклонных конвейеров;

• заслонок и ворот;

• позиционирующих систем.

Во многих случаях самоторможение позволяет отказаться от отдельного тормоза.

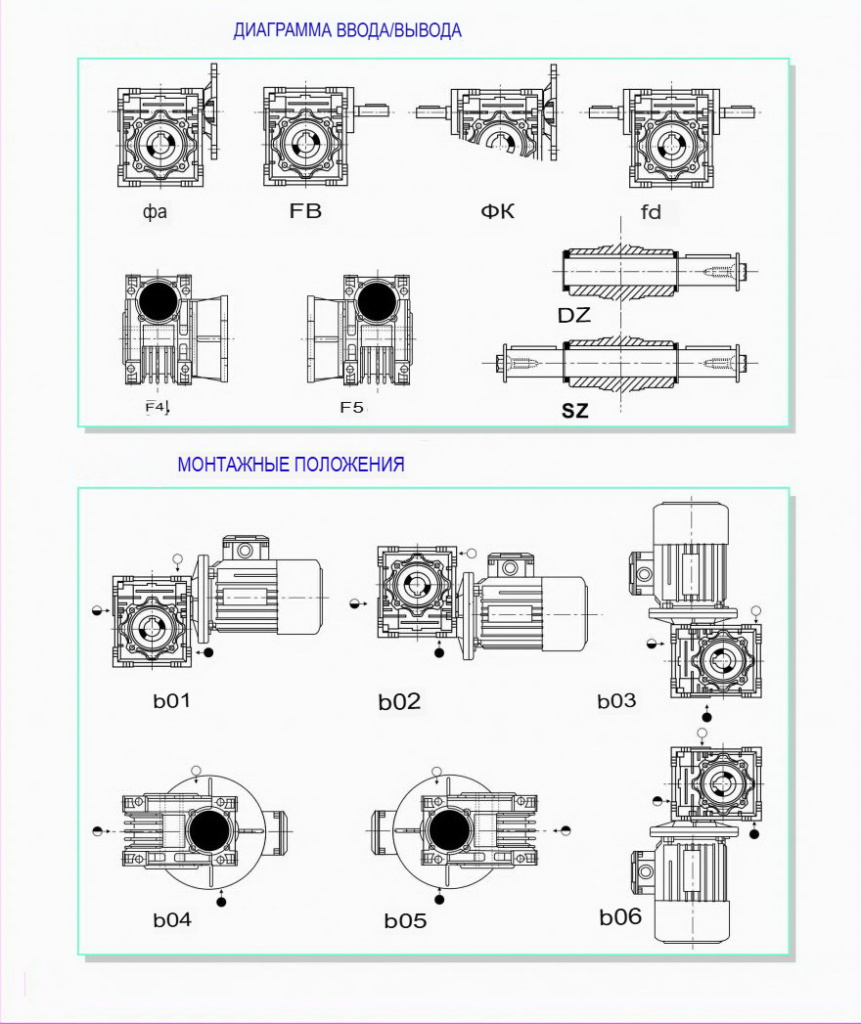

Монтаж и мотор-редукторы NMRV

Редукторы NMRV совместимы с электродвигателями стандартов IEC и могут использоваться как отдельные узлы или в виде мотор-редукторов.

Мотор-редуктор NMRV с фланцем B14/B5
Пример мотор-редуктора NMRV с фланцевым креплением двигателя

Где применяются редукторы NMRV

Редукторы NMRV широко используются в:

• конвейерных системах;

• упаковочном оборудовании;

• пищевой промышленности;

• дозаторах и мешалках;

• автоматических воротах;

• деревообрабатывающих станках.

Они особенно востребованы при модернизации оборудования, где важна быстрая замена без изменения конструкции.

Сравнение с цилиндрическими редукторами

 Компактность редуктора NMRV по сравнению с цилиндрическим

Подбор редуктора под ваши требования

Мы поможем подобрать редуктор под конкретные условия работы: нагрузку, скорость, режим эксплуатации и тип монтажа.
Обращайтесь — наши специалисты предложат оптимальное решение для надёжной и долговечной работы вашего оборудования.
