Редукторы и мотор-редукторы для насосных станций по выгодным ценам. Российские и импортные модели, собственное производство, подбор замены установленного привода и поставка по всей России.
Редуктор для насосной станции используют в приводах, где рабочая скорость насоса ниже частоты вращения электродвигателя. Он снижает обороты, увеличивает крутящий момент и позволяет согласовать характеристики двигателя с режимом насосного оборудования. Такое решение применяется преимущественно с винтовыми, шестерёнными, поршневыми и плунжерными насосами.
Большинство стандартных центробежных насосов соединяется с двигателем напрямую. Установка редуктора оправдана только в том случае, если механическое снижение предусмотрено конструкцией агрегата или требуется получить рабочую скорость, недоступную при прямом приводе. Для замены действующего оборудования подбирается привод с сохранением оборотов насоса, направления вращения и существующей монтажной схемы.
Оставить заявку на подбор редуктора
Соосные цилиндрические мотор-редукторы
Плоские цилиндрические мотор-редукторы
Коническо-цилиндрические мотор-редукторы
Червячные мотор-редукторы
Механический редуктор располагается между электродвигателем и насосом. Двигатель передаёт вращение на входной вал, передача изменяет частоту вращения, а выходной вал соединяется с насосом через муфту или другой элемент привода.
Такая схема используется, когда скорость двигателя выше необходимой частоты вращения рабочего органа. Это особенно характерно для оборудования, перекачивающего вязкие жидкости, нефтепродукты, шлам, пищевые массы и другие среды, для которых необходима пониженная скорость.
При этом редуктор не является регулятором давления. Его задача — изменить частоту вращения и получить необходимый крутящий момент на выходном валу. Влияние этих параметров на производительность зависит от принципа действия самого насоса.
Требования к приводу определяются конструкцией насосного оборудования. Винтовой, шестерённый, плунжерный, поршневой и центробежный насосы работают по разным принципам, поэтому одинаковое решение для всех установок применять нельзя.
| Тип насоса | Основной фактор при подборе | Особенность замены |
|---|---|---|
| Винтовой | Обороты и крутящий момент | Важно сохранить скорость вращения винта |
| Шестерённый | Скорость и нагрузка | Проверяют передаточное число и направление вращения |
| Плунжерный | Циклическая нагрузка и пусковой момент | Учитывают нагрузку на кривошипный механизм |
| Поршневой | Частота рабочих ходов | Проверяют переменную нагрузку привода |
| Центробежный | Рабочая точка и скорость | Сопоставляют обороты, подачу и напор |
Поэтому двигатель одинаковой мощности не означает, что установленный на нём редуктор можно заменить любой моделью с такой же мощностью. Значение имеют выходная скорость, нагрузочная способность и совместимость с механической частью станции.
Винтовые насосы часто работают значительно медленнее электродвигателя. Снижение оборотов позволяет получить необходимую производительность и уменьшить нагрузку на винтовую пару.
При запуске заполненного насоса сопротивление может быть выше, чем в установившемся режиме. Поэтому привод рассчитывают с учетом пусковой нагрузки. Особенно это важно при перекачивании вязких жидкостей.
Для продолжительной эксплуатации применяют цилиндрические и коническо-цилиндрические мотор-редукторы. Они позволяют получить нужное передаточное отношение при длительной работе. Червячные исполнения используются в менее нагруженных установках и там, где требуется компактная угловая компоновка.
Шестерённый насос изменяет производительность в зависимости от скорости вращения валов. Поэтому передаточное число выбирают с учетом необходимой подачи и давления.
Слишком высокая скорость способна увеличить нагрузку на насос и двигатель, а чрезмерное снижение оборотов уменьшит производительность. При замене штатного привода фактическую скорость насоса сопоставляют с характеристиками нового редуктора.
Отдельно проверяется направление вращения. Оно определяется конструкцией конкретного насоса и расположением ведущей шестерни.
Для работы с вязкими жидкостями также учитываются температура и свойства перекачиваемой среды, поскольку они влияют на сопротивление вращению.

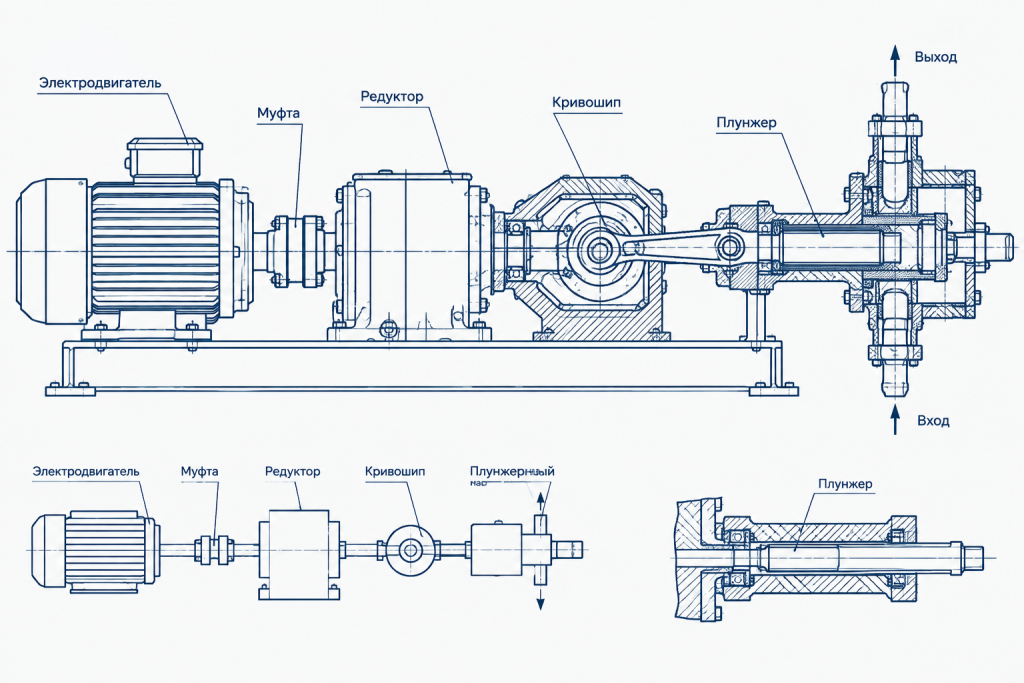

В плунжерных и поршневых установках редуктор связан с механизмом, преобразующим вращение в возвратно-поступательное движение. В результате нагрузка меняется в течение каждого рабочего цикла.
Поэтому для таких агрегатов важна не только номинальная мощность двигателя. При подборе учитывают пусковую нагрузку, частоту рабочих ходов и способность передачи работать с переменным моментом.
Для мощных установок используются промышленные цилиндрические редукторы. В компактных приводах возможны другие исполнения, если их характеристики соответствуют условиям эксплуатации.
Стандартный центробежный насос чаще всего соединяется с электродвигателем напрямую. Если требуется изменить производительность, сначала оценивают возможность регулирования частоты вращения двигателя.
Для центробежного насоса скорость влияет одновременно на подачу, напор и потребляемую мощность. Поэтому установка механической передачи без проверки характеристики агрегата способна изменить рабочую точку насоса.
Механический редуктор применяют в тех случаях, когда он предусмотрен конструкцией оборудования, двигатель имеет другую номинальную скорость или компоновка станции требует промежуточной передачи.
В обычной установке сначала определяют требуемый режим работы насоса, а затем выбирают способ получения необходимой частоты вращения.
Цилиндрическая передача подходит для насосных станций с длительным или непрерывным режимом. Высокий КПД позволяет уменьшить потери мощности и нагрев привода.
Соосные цилиндрические мотор-редукторы используют при линейном расположении двигателя и насоса. Плоские модели позволяют разместить параллельные валы со смещением. Отдельные промышленные цилиндрические редукторы применяются в мощных установках, где двигатель и насос соединяются через муфты.
При замене старого агрегата переход на другую компоновку может потребовать изменения рамы или соединительных элементов.
Коническо-цилиндрический мотор-редуктор позволяет изменить направление передачи и разместить двигатель под углом к выходному валу. Это удобно при ограниченном пространстве вокруг насосного агрегата.
Такое исполнение подходит для продолжительной эксплуатации и применяется в приводах винтовых, шестерённых и специальных насосов.
При замене необходимо учитывать сторону расположения двигателя и существующую компоновку. Даже одинаковое передаточное число не гарантирует взаимозаменяемость двух моделей: крепления и положение валов могут отличаться.
Червячный мотор-редуктор позволяет получить значительное снижение оборотов в компактном корпусе и расположить двигатель перпендикулярно выходному валу.
Такое исполнение используется в небольших насосных установках, дозировочном оборудовании и приводах периодического действия. По сравнению с рядом цилиндрических передач червячный механизм имеет меньший КПД, поэтому при продолжительной эксплуатации проверяют его тепловую нагрузку.
Если расчетные условия не позволяют обеспечить необходимый режим, рассматривают цилиндрическую или коническо-цилиндрическую передачу.
Передаточное число определяется отношением частоты вращения двигателя к требуемой скорости насоса:
i = n₁ / n₂
Например, при скорости двигателя 1500 об/мин и требуемой скорости насоса 300 об/мин расчетное значение составляет около 5. При скорости 150 об/мин потребуется передаточное число около 10.
Для действующего оборудования расчёт выполняют по фактическим данным двигателя. Номинальные 1500 или 3000 об/мин являются условными значениями: реальная скорость асинхронного двигателя зависит от числа полюсов и скольжения.
Поэтому при замене редуктора сравнивают именно фактические выходные обороты установленного привода с параметрами новой модели.
Необходимый момент определяется передаваемой мощностью и частотой вращения:
T₂ = 9550 × P₂ / n₂
Формула позволяет предварительно оценить нагрузку, но окончательный подбор зависит от режима эксплуатации и характера работы насоса.
Для винтовых агрегатов проверяется пусковой момент. Для плунжерных и поршневых установок учитывается переменная нагрузка рабочего цикла. Для шестерённых насосов дополнительно имеют значение вязкость среды и давление.
Таким образом, мощность двигателя является только одним из исходных параметров. Момент на выходном валу также должен соответствовать фактической нагрузке.
При ремонте насосной станции новый привод не обязательно должен быть полной копией старого. Главное — сохранить необходимые характеристики насоса и обеспечить возможность установки нового агрегата.
Сначала сравнивают выходные обороты и нагрузку, после чего проверяют диаметр и длину вала, крепления, монтажное положение и соединение с насосом.
Например, два привода с одинаковой мощностью и передаточным числом могут иметь разные выходные валы и крепления. Один установится на существующую раму без изменений, а для другого потребуется адаптация.
Если двигатель и насос соединяются через муфту, дополнительно проверяют ее совместимость с новым валом.
Если насосная станция уже работает, подбор можно начать с установленного оборудования. Для этого пригодятся маркировка редуктора, фотография шильдика, общий вид агрегата и основные размеры.
При отсутствии паспорта по фотографиям и размерам можно определить конструкцию привода и понять, какие параметры необходимо уточнить.
Для новой установки исходными данными служат характеристики насоса, его производительность, давление, требуемая скорость и режим эксплуатации.
Если задача состоит в замене существующего узла, подобрать редуктор для насосной станции можно не только по маркировке старой модели. В ряде случаев разумнее подобрать другую конструкцию, если она лучше соответствует условиям работы и позволяет сохранить существующую кинематическую схему.

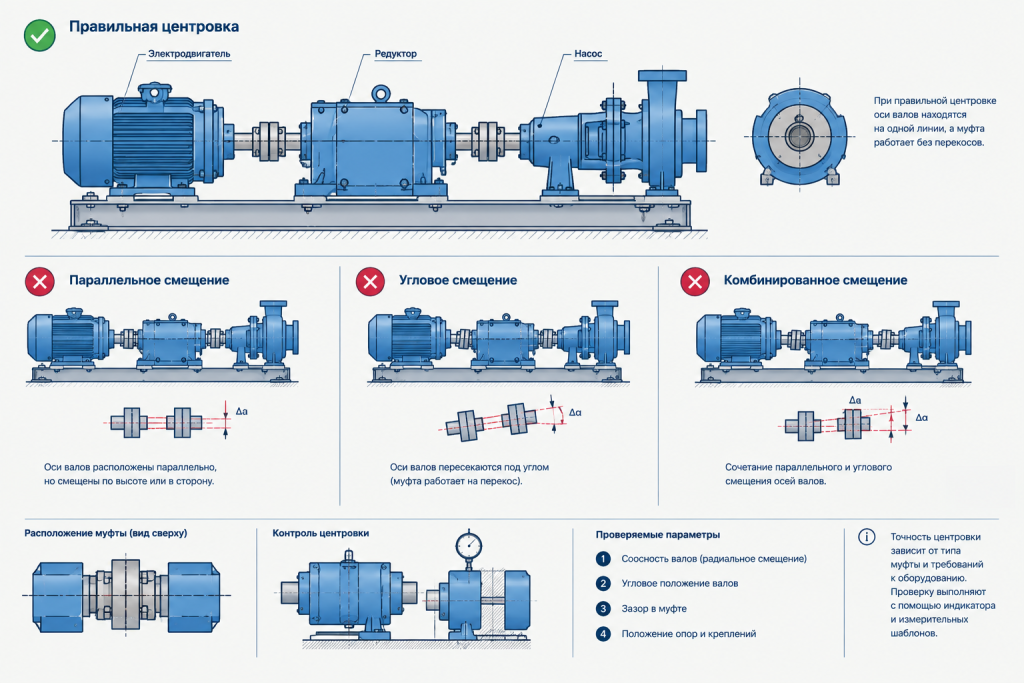

Выходной вал редуктора обычно соединяется с насосом упругой муфтой. Она может компенсировать небольшие остаточные отклонения, но не предназначена для устранения значительной несоосности.
После окончательного монтажа проверяют взаимное положение валов. Перекос увеличивает нагрузку на подшипники и муфту, а также способен вызвать вибрацию и нагрев.
Для оборудования с высокой температурой рабочей среды дополнительно учитывают тепловое расширение. Нагрузка от неправильно закреплённых трубопроводов также не должна передаваться на корпус насоса.
Насосные станции могут размещаться в помещениях с высокой влажностью, на открытых площадках или рядом с химически активными веществами. Исполнение привода выбирают с учетом реальных условий эксплуатации.
Для наружной установки учитывают климатическое исполнение и защиту от осадков. При наличии агрессивных паров оценивают стойкость покрытия и материалов уплотнений.
В холодных условиях проверяют пригодность масла для температуры запуска. При высокой температуре окружающей среды контролируют тепловой режим редуктора.
Если насосная станция находится во взрывоопасной зоне, применяют двигатель и привод соответствующего исполнения.
При поставке нового оборудования привод выбирают по характеристикам насоса. При ремонте исходной точкой становится установленный агрегат и фактические условия его эксплуатации.
Можно использовать соосное, плоское цилиндрическое, коническо-цилиндрическое или червячное исполнение. Конкретный вариант зависит от компоновки, нагрузки и продолжительности работы.
Если стандартная модель отличается от старого привода по валу или креплению, рассматривается возможность адаптации. При этом прежде всего проверяется сохранение характеристик насоса.
Купить редуктор для насосной станции можно для замены вышедшего из строя привода, модернизации действующего оборудования или комплектации новой установки.
Если модель уже известна, достаточно передать её маркировку. Для подбора замены также подойдут фотографии привода, размеры валов и креплений, данные насоса и сведения об условиях эксплуатации.
Не всегда требуется искать полную копию установленного агрегата. После анализа характеристик можно подобрать другое исполнение, если оно обеспечивает необходимую скорость и нагрузку и подходит для существующей монтажной схемы.
ООО «Редукторы 74» производит мотор-редукторы и поставляет оборудование по всей России. Специалисты помогут подобрать редуктор для насосной станции по параметрам нового оборудования или характеристикам установленного привода.
