Для быстрого подбора оборудования перейдите в нужный раздел каталога по ссылке
| Раздел каталога | Для каких задач подходит |
|---|---|
| Соосные цилиндрические мотор-редукторы | Конвейеры, производственные линии, насосы, вентиляционные установки |
| Плоские цилиндрические мотор-редукторы | Транспортеры, приводные станции, складская автоматизация |
| Коническо-цилиндрические мотор-редукторы | Шнеки, элеваторы, смесители, тяжелые конвейеры |
| Червячные мотор-редукторы | Ворота, упаковочное оборудование, небольшие транспортеры, подъемные механизмы |
| Вариаторы | Приводы с необходимостью плавного изменения скорости |
Промышленные редукторы применяются практически во всех отраслях промышленности: в конвейерных системах, транспортерах, шнеках, мешалках, дробилках, упаковочных линиях, крановом оборудовании, деревообрабатывающих и металлургических станках. Основная задача редуктора — снижение оборотов электродвигателя с одновременным увеличением крутящего момента и стабильной передачей нагрузки на рабочий механизм.
ООО «Редукторы 74» осуществляет производство, подбор и поставку промышленных редукторов и мотор-редукторов для предприятий по всей России и СНГ. Мы выпускаем собственные серии редукторов, а также производим аналоги импортных мотор-редукторов SEW-Eurodrive, Bonfiglioli, Motovario, Bauer, Varvel, STM, Transtecno, NORD и других производителей с сохранением монтажных размеров и технических характеристик.
Если вам нужно купить промышленные редукторы, подобрать замену импортному приводу или заказать промышленный мотор-редуктор под конкретное оборудование, специалисты ООО «Редукторы 74» помогут выбрать оптимальное решение по моменту, мощности, передаточному числу и условиям эксплуатации.
| Параметр подбора | Почему важен |
|---|---|
| Мощность электродвигателя | Помогает определить базовую нагрузку на привод |
| Крутящий момент | Показывает, какую нагрузку редуктор сможет передавать на механизм |
| Передаточное число | Определяет снижение оборотов и увеличение момента |
| Обороты выходного вала | Влияют на скорость работы оборудования |
| Режим работы | Важен для выбора ресурса и запаса прочности |
| Тип нагрузки | Постоянная, переменная, ударная или пусковая нагрузка требуют разных решений |
| Монтажное исполнение | Позволяет установить редуктор без переделки оборудования |
| Температура эксплуатации | Влияет на выбор масла, уплотнений и конструктивного исполнения |
| Требования к ресурсу | Особенно важны для оборудования, работающего 24/7 |
Выбор промышленного редуктора зависит от условий эксплуатации, типа оборудования и характера нагрузки. Один и тот же мотор-редуктор не может одинаково эффективно работать на конвейере, смесителе, экструдере и крановом оборудовании, даже если мощность двигателя совпадает.
| Что учитывать при выборе | На что влияет |
|---|---|
| Тип нагрузки | Определяет необходимый запас прочности |
| Продолжительность работы | Важна для выбора редуктора под периодический или непрерывный режим |
| Ударные и пусковые перегрузки | Требуют усиленного исполнения |
| Радиальная нагрузка на вал | Влияет на выбор подшипникового узла |
| Осевая нагрузка | Важна для вертикальных и специальных схем привода |
| КПД редуктора | Влияет на энергопотребление и нагрев |
| Направление расположения валов | Определяет тип редуктора: соосный, плоский, конический или червячный |
| Монтажное пространство | Важно при ограниченных габаритах оборудования |
| Частота включений | Влияет на нагрев, износ и ресурс |
| Температура окружающей среды | Определяет требования к смазке и материалам |
| Работа 24/7 | Требует повышенного ресурса и правильного запаса по моменту |
Для коммерческого подбора важно не просто выбрать тип редуктора, а подобрать конкретный типоразмер, передаточное число, монтажное исполнение и вариант двигателя. Поэтому при запросах «купить редуктор промышленный» или «купить промышленный мотор-редуктор» лучше сразу передать специалистам исходные данные по оборудованию.
| Тип редуктора | КПД | Характер нагрузки | Конструктивная особенность | Основные применения |
|---|---|---|---|---|
| Соосный цилиндрический | Высокий | Постоянная | Входной и выходной вал расположены на одной оси | Конвейеры, производственные линии, насосы |
| Плоский цилиндрический | Высокий | Высокая | Параллельное расположение валов и малая монтажная высота | Транспортеры, приводные станции, складская автоматизация |
| Коническо-цилиндрический | Высокий | Тяжелая | Изменение направления вращения на 90° | Шнеки, элеваторы, смесители, тяжелые конвейеры |
| Червячный | Ниже | Средняя | Компактность, плавная работа, простота монтажа | Ворота, упаковочное оборудование, небольшие механизмы |

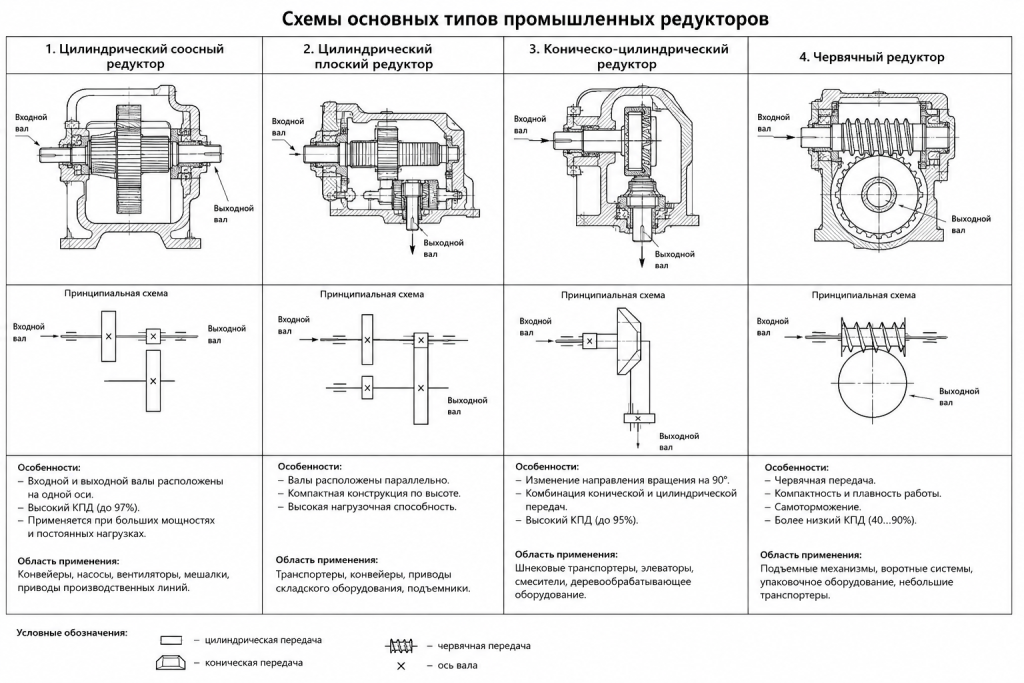

Ниже представлены конструктивные отличия основных типов промышленных редукторов: соосных цилиндрических, плоских цилиндрических, коническо-цилиндрических и червячных.
| Тип редуктора | Схема работы | Когда выбирать |
|---|---|---|
| Соосный цилиндрический | Валы расположены на одной оси | Когда нужен высокий КПД и стабильная работа при постоянной нагрузке |
| Плоский цилиндрический | Валы расположены параллельно | Когда требуется компактная установка по высоте |
| Коническо-цилиндрический | Передача вращения под углом 90° | Когда нужно изменить направление привода без сильной потери КПД |
| Червячный | Червяк передает вращение на червячное колесо | Когда важны компактность, плавность и доступная цена |
Соосные цилиндрические редукторы — одно из наиболее универсальных решений для промышленного оборудования. Вал электродвигателя и выходной вал редуктора расположены на одной оси, что обеспечивает высокий КПД, стабильную передачу момента и минимальные потери мощности.
Такие редукторы применяются в приводах, где требуется надежная работа при постоянной нагрузке и длительном цикле эксплуатации.
| Преимущество | Практическое значение |
|---|---|
| Высокий КПД | Меньше потерь мощности и ниже энергопотребление |
| Низкий уровень шума | Подходит для производственных линий и закрытых помещений |
| Минимальный нагрев | Лучше работает при длительных нагрузках |
| Длительный ресурс | Снижает частоту обслуживания и простоев |
| Устойчивость к непрерывной нагрузке | Подходит для оборудования, работающего 24/7 |
| Широкий диапазон передаточных чисел | Позволяет подобрать нужные обороты выходного вала |
| Компактность по оси привода | Удобен для прямолинейных схем оборудования |
| Оборудование | Почему подходит соосный редуктор |
|---|---|
| Конвейеры | Высокий КПД и стабильная передача момента |
| Транспортеры непрерывного действия | Хорошая работа при длительной нагрузке |
| Производственные линии | Надежность и низкий уровень шума |
| Упаковочные комплексы | Компактность и точная передача вращения |
| Насосное оборудование | Равномерная нагрузка и высокий ресурс |
| Вентиляционные установки | Энергоэффективность и стабильная работа |
Соосное исполнение особенно эффективно там, где оборудование работает продолжительное время без остановок и требуется высокая энергоэффективность привода.
Плоские цилиндрические редукторы отличаются параллельным расположением валов и уменьшенной монтажной высотой. Такая конструкция удобна для установки в ограниченном пространстве, особенно на конвейерных и транспортных системах.
Главное преимущество плоского редуктора — возможность передавать высокий крутящий момент при компактных размерах корпуса.
| Особенность | Значение для эксплуатации |
|---|---|
| Параллельное расположение валов | Удобно для транспортеров и приводных станций |
| Небольшая монтажная высота | Позволяет установить привод в ограниченном пространстве |
| Высокая радиальная нагрузка | Подходит для приводов с нагрузкой на выходной вал |
| Работа под переменной нагрузкой | Используется на линиях с изменяющимся режимом |
| Усиленные типоразмеры | Применяются в тяжелых условиях эксплуатации |
| Оборудование | Преимущество применения |
|---|---|
| Ленточные конвейеры | Компактная установка и высокий момент |
| Складская автоматизация | Удобство монтажа в ограниченном пространстве |
| Сортировочные линии | Надежная работа при переменной нагрузке |
| Приводы транспортеров | Хорошая передача момента на рабочий механизм |
| Приводные станции | Возможность установки в составе сложного оборудования |
| Горнодобывающая и перерабатывающая промышленность | Доступны усиленные исполнения для тяжелых режимов |
Для тяжелых условий эксплуатации применяются усиленные корпуса, увеличенные подшипниковые узлы, усиленные зубчатые передачи и более жесткая конструкция корпуса.
Коническо-цилиндрические мотор-редукторы применяются там, где требуется изменить направление вращения под углом 90° при сохранении высокого КПД и надежной передачи момента.
Такие редукторы используются в более нагруженных приводах и часто выбираются для оборудования с длительным режимом работы.
| Преимущество | Почему это важно |
|---|---|
| Высокий КПД | Меньше потерь энергии по сравнению с червячными передачами |
| Передача большого момента | Подходит для тяжелых механизмов |
| Устойчивость к ударным нагрузкам | Важно для шнеков, элеваторов и смесителей |
| Работа в тяжелых режимах | Подходит для промышленной эксплуатации |
| Меньший нагрев | Позволяет использовать редуктор при длительной нагрузке |
| Высокий ресурс | Снижает риск простоев оборудования |
| Оборудование | Причина выбора |
|---|---|
| Шнековые транспортеры | Удобная передача вращения под углом 90° |
| Элеваторы | Высокая нагрузочная способность |
| Смесители | Устойчивость к переменной и пусковой нагрузке |
| Тяжелые конвейеры | Высокий момент и надежность |
| Деревообрабатывающее оборудование | Стабильная работа при длительных нагрузках |
| Приводные станции | Возможность интеграции в сложные приводные схемы |
| Металлургическое и перерабатывающее оборудование | Надежность в тяжелых условиях эксплуатации |
Во многих случаях коническо-цилиндрические редукторы применяются вместо червячных, когда требуется более высокий КПД, меньший нагрев и надежная работа под постоянной нагрузкой.
Также такие модели часто используются как аналоги импортных редукторов SEW K, Bonfiglioli, Bauer и других европейских серий.
Червячные редукторы востребованы благодаря компактности, плавной работе и доступной стоимости. Они хорошо подходят для оборудования со средними нагрузками и невысокой или периодической интенсивностью работы.
| Преимущество | Практическое значение |
|---|---|
| Компактные размеры | Удобны для небольших приводов |
| Плавность хода | Подходят для оборудования, где важна мягкая передача вращения |
| Низкий уровень шума | Хорошо работают в закрытых производственных помещениях |
| Простота монтажа | Ускоряет установку и замену |
| Доступная стоимость | Позволяет снизить бюджет на привод |
| Универсальность | Применяются во многих малых и средних механизмах |
| Ограничение | Что учитывать при выборе |
|---|---|
| Более низкий КПД | Потери мощности выше, чем у цилиндрических передач |
| Повышенный нагрев | При длительной работе требуется контроль температурного режима |
| Ограничение по тяжелым нагрузкам | Для непрерывных тяжелых режимов лучше выбирать цилиндрические или коническо-цилиндрические редукторы |
| Более высокий износ при перегрузках | Важно правильно выбирать запас по моменту |
| Оборудование | Почему подходит червячный редуктор |
|---|---|
| Воротные системы | Компактность и плавность работы |
| Подъемные механизмы | Удобная компоновка привода |
| Упаковочное оборудование | Низкий шум и простота монтажа |
| Пищевое оборудование | Компактность и стабильная работа при средних нагрузках |
| Небольшие транспортеры | Доступная стоимость и простая установка |
| Вспомогательные приводы | Универсальность и небольшие габариты |
При длительной непрерывной работе червячная передача может нагреваться сильнее цилиндрической. Поэтому для тяжелых промышленных режимов чаще выбирают цилиндрические или коническо-цилиндрические мотор-редукторы.
Одна из распространенных ошибок — подбор редуктора только по мощности электродвигателя. На практике этого недостаточно: промышленный редуктор должен соответствовать реальной нагрузке на привод, режиму работы и условиям эксплуатации.
| Параметр | Что показывает |
|---|---|
| Выходной крутящий момент | Способность редуктора передавать нагрузку на механизм |
| Передаточное число | Соотношение оборотов двигателя и выходного вала |
| Обороты выходного вала | Фактическая скорость работы оборудования |
| Радиальная нагрузка | Нагрузка, действующая поперек выходного вала |
| Осевая нагрузка | Нагрузка, действующая вдоль оси вала |
| Режим эксплуатации | Периодическая, постоянная или круглосуточная работа |
| Пусковые перегрузки | Нагрузка при запуске оборудования |
| Частота включений | Влияет на нагрев и ресурс |
| Температура окружающей среды | Определяет требования к маслу, уплотнениям и материалам |
| Монтажное положение | Влияет на компоновку, смазку и установку |
| Коэффициент запаса | Обеспечивает надежность при реальных нагрузках |
| Оборудование | Что особенно важно при подборе |
|---|---|
| Конвейер | Высокий ресурс, КПД и возможность работы 24/7 |
| Мешалка | Повышенный крутящий момент и устойчивость к переменной нагрузке |
| Крановое оборудование | Устойчивость к пусковым и ударным нагрузкам |
| Шнек | Усиленные подшипниковые узлы и запас по моменту |
| Экструдер | Жесткость передачи и стабильная работа под высокой нагрузкой |
| Дробилка | Усиленное исполнение и защита от перегрузок |
| Упаковочная линия | Компактность, точность и низкий уровень шума |
Чем тяжелее условия эксплуатации, тем важнее правильно выбрать тип редуктора, типоразмер и запас прочности.
| Оборудование | Рекомендуемый тип редуктора | Почему подходит |
|---|---|---|
| Конвейер | Соосный или плоский цилиндрический | Высокий КПД, длительная работа, стабильная передача момента |
| Тяжелый транспортер | Плоский цилиндрический | Высокий момент и компактная установка |
| Шнек | Коническо-цилиндрический | Передача момента под углом 90° и высокая нагрузочная способность |
| Смеситель | Коническо-цилиндрический или цилиндрический | Устойчивость к переменной нагрузке |
| Дробилка | Усиленный цилиндрический | Запас прочности и устойчивость к ударным нагрузкам |
| Ворота | Червячный | Компактность, плавная работа и доступная стоимость |
| Упаковочная линия | Червячный или соосный | Компактность, низкий шум или высокий КПД |
| Крановое оборудование | Усиленный цилиндрический или коническо-цилиндрический | Устойчивость к пусковым и ударным нагрузкам |
| Элеватор | Коническо-цилиндрический | Надежная работа при вертикальной транспортировке |
| Насосное оборудование | Соосный цилиндрический | Высокий КПД и равномерная нагрузка |

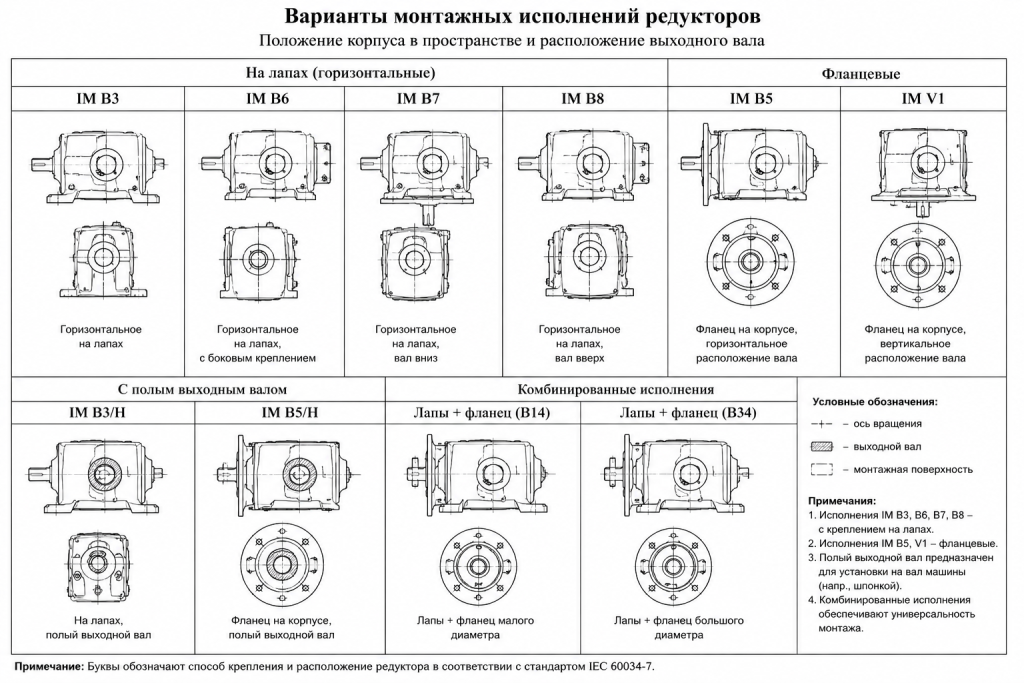

Промышленные редукторы выпускаются в разных вариантах исполнения. Правильный выбор монтажа позволяет установить редуктор без переделки рамы, привода или существующего оборудования.
| Монтажное исполнение | Особенности | Где применяется |
|---|---|---|
| На лапах | Крепление редуктора к основанию через опорные лапы | Стандартные промышленные приводы, станки, рамы оборудования |
| Фланцевое исполнение | Крепление через фланец к механизму | Компактные приводные узлы, вертикальные и горизонтальные установки |
| Полый вал | Редуктор устанавливается непосредственно на вал оборудования | Конвейеры, транспортеры, приводные барабаны |
| Выходной вал | Классическое исполнение с валом под муфту, звездочку или шкив | Универсальные приводные системы |
| Комбинированное крепление | Сочетание лап и фланца | Оборудование с особыми требованиями к жесткости крепления |
| Исполнение с реактивной тягой | Используется для компенсации реактивного момента | Насадные редукторы на транспортерах и конвейерах |
| Вертикальное монтажное положение | Редуктор устанавливается вертикально | Элеваторы, подъемные механизмы, специальные приводы |
| Горизонтальное монтажное положение | Стандартная горизонтальная установка | Большинство промышленных механизмов |
При замене импортного редуктора особенно важно сохранить монтажные размеры, расположение валов, тип крепления и габариты корпуса. Это позволяет установить новый редуктор без серьезной переделки существующего оборудования.
Многие предприятия ранее использовали европейские мотор-редукторы SEW-Eurodrive, Bonfiglioli, Motovario, Varvel, Bauer, STM, Transtecno и NORD. Сегодня всё чаще востребованы российские аналоги, которые позволяют сократить сроки поставки и снизить зависимость от импортных комплектующих.
ООО «Редукторы 74» производит аналоги популярных импортных мотор-редукторов с сохранением монтажных размеров и рабочих параметров.
| Импортный производитель | Какие решения можно заменить |
|---|---|
| SEW-Eurodrive | Соосные, плоские, коническо-цилиндрические мотор-редукторы |
| Bonfiglioli | Цилиндрические, конические и червячные редукторы |
| Motovario | Червячные и цилиндрические мотор-редукторы |
| Bauer | Промышленные мотор-редукторы для тяжелых условий |
| Varvel | Червячные и соосные редукторы |
| STM | Цилиндрические и червячные приводы |
| Transtecno | Компактные мотор-редукторы |
| NORD | Промышленные редукторы и мотор-редукторы |
| Преимущество | Что получает предприятие |
|---|---|
| Сокращение сроков поставки | Быстрая замена вышедшего из строя привода |
| Снижение стоимости | Меньшие затраты на закупку оборудования |
| Сохранение монтажных размеров | Замена без переделки рамы и привода |
| Упрощение обслуживания | Доступность сервиса и запасных частей |
| Независимость от импорта | Снижение рисков простоев из-за поставок |
| Адаптация под условия эксплуатации | Возможность подобрать исполнение под конкретную задачу |
Такая замена особенно актуальна для предприятий, где простой оборудования приводит к серьезным производственным потерям.
Современные российские промышленные редукторы всё чаще применяются вместо импортных приводов. Главное требование при такой замене — сохранить рабочие характеристики и обеспечить совместимость по монтажным размерам.
| Критерий | Европейские редукторы | Российские аналоги |
|---|---|---|
| Срок поставки | Может быть длительным из-за логистики и ограничений | Как правило, быстрее за счет локального производства |
| Стоимость | Часто выше из-за импорта и валютных факторов | Обычно ниже при сопоставимых рабочих параметрах |
| Запасные части | Могут быть сложны в поставке | Доступнее для обслуживания |
| Монтажная совместимость | Зависит от конкретной серии | Возможна адаптация под существующий привод |
| Сервис | Может зависеть от поставщика | Техническая поддержка и обслуживание в России |
| Нестандартные исполнения | Не всегда доступны или имеют долгий срок изготовления | Возможна доработка под требования заказчика |
ООО «Редукторы 74» подбирает замену импортного редуктора по шильду, чертежу, фотографии, техническим параметрам или фактическим размерам установленного привода.
Производство промышленного редуктора — это не только изготовление корпуса и зубчатых колес. Надежность редуктора зависит от точности всех этапов изготовления, сборки и контроля качества.
| Этап производства |
|---|
