Плоский мотор-редуктор применяют в приводах, где требуется высокий крутящий момент при ограниченном монтажном пространстве. За счёт параллельного расположения валов и вытянутого корпуса такой привод удобно размещается вдоль рамы оборудования, под рабочим узлом или сбоку от механизма, когда соосная компоновка не подходит по габаритам.
Ключевое преимущество плоского исполнения — малая монтажная высота при сохранении нагрузочной способности цилиндрической зубчатой передачи. Поэтому при выборе важно оценивать не только мощность электродвигателя, но и выходной момент, передаточное число, радиальные нагрузки на вал, монтажное положение, тепловой режим и условия смазки.
Для быстрого выбора подходящего исполнения можно перейти на страницу подбора: подбор

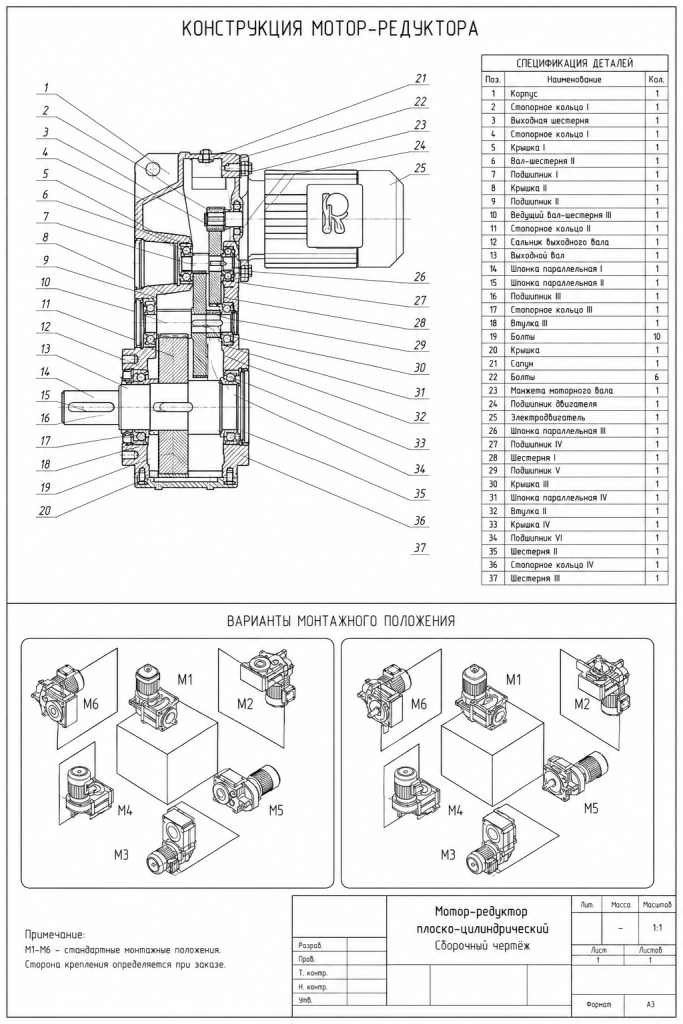

В основе плоского мотор-редуктора используется многоступенчатая цилиндрическая передача с параллельным расположением валов. Чаще всего применяются косозубые цилиндрические колёса: они обеспечивают более плавное зацепление, снижают уровень шума и позволяют передавать больший момент по сравнению с прямозубым исполнением при сопоставимых габаритах.
Корпус редуктора выполняет не только защитную функцию. Он удерживает точное положение валов и подшипников, воспринимает радиальные и осевые нагрузки, обеспечивает герметичность масляной ванны и участвует в отводе тепла. Для промышленной эксплуатации особенно важны жёсткость корпуса, качество обработки посадочных мест, точность соосности валов и устойчивость к вибрациям.
Количество ступеней передачи зависит от требуемого передаточного отношения. Чем выше передаточное число, тем ниже частота вращения выходного вала и выше крутящий момент. При этом увеличивается количество зубчатых зацеплений, а значит, растут суммарные потери и требования к смазке, тепловому режиму и точности сборки.
| Конструктивный узел | Техническое значение |
|---|---|
| Цилиндрические зубчатые пары | Формируют передаточное число, КПД, шумность и нагрузочную способность |
| Промежуточные валы | Распределяют передачу момента между ступенями |
| Подшипниковые узлы | Воспринимают радиальные и осевые нагрузки, влияют на ресурс редуктора |
| Корпус | Обеспечивает жёсткость, теплоотвод и точность расположения валов |
| Уплотнения | Защищают редуктор от утечки масла и попадания загрязнений |
Подбор плоского мотор-редуктора начинают с требуемой частоты вращения выходного вала. Передаточное число рассчитывается как отношение оборотов двигателя к оборотам на выходе. При стандартной частоте вращения электродвигателя 1500 об/мин редуктор с передаточным числом 30 обеспечит около 50 об/мин на выходном валу без учёта проскальзывания и особенностей двигателя.
Выходной момент зависит от мощности двигателя, оборотов на выходе и КПД редуктора. Для предварительной оценки можно использовать формулу:
M ≈ 9550 × P × η / n, где
M — крутящий момент на выходном валу, Н·м;
P — мощность двигателя, кВт;
η — КПД редуктора;
n — частота вращения выходного вала, об/мин.
Например, при мощности двигателя 2,2 кВт, КПД 0,94 и выходной скорости 60 об/мин расчётный момент составит около 329 Н·м. Для реального подбора этого значения недостаточно: необходимо учитывать характер нагрузки, пуски, торможения, ударные воздействия и возможные перегрузки.
Если привод работает с конвейером, мешалкой, подъёмным механизмом или оборудованием с неравномерным сопротивлением, редуктор выбирают с запасом по сервис-фактору. Работа на пределе номинального момента сокращает ресурс зубчатых колёс, подшипников и уплотнений, особенно при частых пусках под нагрузкой.
Для плоских мотор-редукторов особенно важно проверять допустимую радиальную нагрузку на выходной вал. При соединении через эластичную муфту нагрузка обычно минимальна, но при установке звёздочки, шкива или зубчатого колеса на вал появляются дополнительные усилия, которые могут превысить допустимые значения для подшипникового узла.
Радиальная нагрузка зависит от передаваемого момента, диаметра установленного элемента и расстояния от опоры до точки приложения силы. Чем меньше диаметр шкива или звёздочки, тем выше нагрузка на вал при том же крутящем моменте. Если этот параметр не проверить, редуктор может корректно подходить по мощности, но быстро выйти из строя из-за перегрузки подшипников.
Также учитывают осевые усилия, особенно если в приводе используются винтовые передачи, нестандартные муфты или рабочий механизм создаёт продольную нагрузку на вал. Для тяжёлых режимов желательно выбирать исполнение с усиленными подшипниками или корректировать схему соединения с оборудованием.
Плоский мотор-редуктор выбирают там, где важно расположить двигатель параллельно рабочему механизму и уменьшить высоту приводного узла. Возможны исполнения с лапами, фланцем, полым или сплошным выходным валом. Конкретная схема зависит от того, как привод соединяется с оборудованием: через муфту, цепную передачу, ременную передачу или напрямую на вал механизма.
Монтажное положение влияет на работу системы смазки. При изменении ориентации корпуса меняется уровень масла относительно зубчатых пар и подшипников. Поэтому нельзя рассматривать монтаж только как вопрос крепления: для каждого положения должны быть корректно расположены заливная, сливная и контрольная пробки, сапун и масляная ванна.
При замене существующего привода необходимо сверить высоту оси, присоединительные размеры, диаметр и длину выходного вала, положение двигателя, расположение клеммной коробки и доступ к точкам обслуживания. Даже при совпадении мощности и передаточного числа отличия в габаритах могут потребовать переделки рамы, муфты или защитного кожуха.
| Параметр | Что проверять при подборе |
|---|---|
| Передаточное число | Соответствие требуемым оборотам выходного вала |
| Выходной момент | Номинальная нагрузка и запас на перегрузки |
| Радиальная нагрузка | Допустимое усилие при установке шкива, звёздочки или колеса |
| Монтажное положение | Корректность смазки и расположение сервисных пробок |
| Тип выходного вала | Совместимость с муфтой, валом машины или передачей |
| Тепловой режим | Работа без перегрева при длительной нагрузке |
Даже при правильном подборе по моменту редуктор необходимо проверять по тепловой мощности. При непрерывной работе, высокой температуре окружающей среды, закрытом кожухе или слабом обдуве корпус может перегреваться. Повышенная температура ускоряет старение масла, ухудшает смазочную плёнку и увеличивает износ зубчатого зацепления.
Тип масла подбирают по нагрузке, скорости вращения, температуре и монтажному положению. Слишком высокая вязкость увеличивает потери на перемешивание и нагрев, слишком низкая снижает защиту зубьев и подшипников. При тяжёлых режимах эксплуатации важно контролировать уровень масла, состояние уплотнений, шум, вибрацию и температуру корпуса.
Для редукторов, работающих с частотным преобразователем, дополнительно проверяют режимы на малых оборотах. При длительной работе на низкой частоте ухудшается охлаждение двигателя, а в редукторе может измениться характер смазки отдельных ступеней. В таких условиях иногда требуется независимая вентиляция двигателя или корректировка режима работы.
Плоское исполнение выбирают не вместо цилиндрической передачи, а как её компактную компоновку для оборудования с ограниченным пространством. По КПД и ресурсу такие редукторы близки к соосным цилиндрическим моделям, но дают больше свободы при размещении двигателя вдоль рамы или сбоку от рабочей зоны.
| Тип мотор-редуктора | Техническая особенность | Когда выбирать |
|---|---|---|
| Плоский цилиндрический | Параллельные валы, малая высота корпуса, высокий КПД | Когда привод нужно разместить вдоль оборудования или в ограниченном пространстве |
| Соосный цилиндрический | Входной и выходной валы на одной оси | Когда требуется прямая линейная компоновка |
| Коническо-цилиндрический | Передача вращения под углом, высокий выходной момент | Когда нужно изменить направление оси вращения |
| Червячный | Компактная угловая схема, повышенное скольжение в зацеплении | Для умеренных нагрузок и небольших мощностей |
При длительной промышленной нагрузке цилиндрическая передача обычно выгоднее червячной по КПД, нагреву и ресурсу. Червячный редуктор может быть удобен по компоновке, но при высокой мощности и непрерывной работе его тепловые ограничения становятся критичнее.
Для корректного подбора сначала определяют требуемую скорость механизма и расчётный момент, затем выбирают передаточное число и мощность двигателя. После этого проверяют сервис-фактор, допустимые нагрузки на вал, монтажное положение и тепловой запас. Такой порядок надёжнее, чем выбор только по мощности двигателя, потому что одинаковая мощность при разных оборотах даёт разный выходной момент.
Для оборудования с равномерной нагрузкой обычно достаточно стандартного запаса по моменту. Если механизм запускается под нагрузкой, работает с частыми пусками, реверсом, ударными нагрузками или переменным сопротивлением, требуется повышенный запас. В таких случаях важно учитывать не только номинальный режим, но и кратковременные пики нагрузки.
Плоский мотор-редуктор подбирают по совокупности параметров: мощность, обороты, момент, передаточное число, монтажное исполнение, тип выходного вала, допустимые радиальные нагрузки, условия смазки и температура эксплуатации. При правильном подборе привод работает без перегрева, преждевременного износа подшипников и перегрузки зубчатых пар.
