Мотор-редуктор с тормозом

Мотор-редуктор с тормозом представляет собой приводной узел, объединяющий электродвигатель, редуктор и встроенный электромагнитный тормоз. Такое исполнение используется в случаях, когда после отключения питания необходимо не только остановить механизм, но и надежно зафиксировать выходной вал. Это особенно важно для оборудования с вертикальными нагрузками, инерционными массами или механизмами точного позиционирования.

В отличие от стандартных мотор-редукторов, модели с тормозом позволяют исключить самопроизвольное перемещение исполнительного механизма, повысить безопасность эксплуатации и обеспечить стабильную работу оборудования в повторно-кратковременном режиме.

ООО «Редукторы 74» производит мотор-редукторы с тормозом как в типовом исполнении, так и по индивидуальным параметрам. При необходимости конструкция может быть адаптирована под нестандартные фланцы, валы, монтажные размеры или другие особенности оборудования.

Конструкция мотор-редуктора с тормозом

Конструктивно мотор-редуктор состоит из нескольких основных узлов, каждый из которых выполняет свою функцию.

В большинстве случаев тормоз устанавливается непосредственно на электродвигатель. Такая конструкция отличается компактностью и позволяет сохранить монтажные размеры, практически не изменяя компоновку оборудования.

Принцип работы тормозного механизма

В промышленности чаще всего применяются нормально-замкнутые электромагнитные тормоза.

При подаче напряжения катушка создает магнитное поле, которое преодолевает усилие пружин и освобождает тормозной диск. Вал двигателя начинает свободно вращаться, передавая крутящий момент на редуктор.

После отключения питания магнитное поле исчезает, пружины прижимают тормозной диск, и вал фиксируется практически мгновенно. Благодаря этому предотвращается самопроизвольное движение механизма под действием собственного веса или инерции.

Такой принцип работы обеспечивает высокую безопасность и делает мотор-редукторы с тормозом востребованными в оборудовании, где даже небольшое перемещение после остановки недопустимо.

Основные технические характеристики

При подборе мотор-редуктора учитывается не только мощность двигателя. Намного важнее оценить весь комплекс технических параметров.

При расчете важно учитывать не только статическую нагрузку, но и динамические режимы работы оборудования, количество включений тормоза за смену и величину инерционных масс.

Особенности подбора

Правильный подбор мотор-редуктора с тормозом начинается с анализа условий эксплуатации оборудования. Даже при одинаковой мощности двигателя требования к тормозному устройству могут существенно отличаться.

При проектировании учитываются:

Нередко именно особенности монтажа становятся основной причиной изготовления мотор-редуктора по индивидуальному проекту. Даже незначительное отличие диаметра вала или размеров фланца может сделать установку стандартной модели невозможной.

Типовые исполнения и индивидуальное изготовление

Для большинства промышленных задач подходят серийные мотор-редукторы с тормозом. Они используются на конвейерном оборудовании, производственных линиях, станках, транспортных системах и другом оборудовании.

Однако на практике достаточно часто встречаются ситуации, когда стандартные исполнения не подходят. Причиной могут быть ограниченное монтажное пространство, нестандартный выходной вал, специальные требования к креплению или необходимость сохранить существующую конструкцию оборудования без доработок.

В таких случаях специалисты ООО «Редукторы 74» разрабатывают индивидуальное решение. Благодаря собственному производству возможно изготовление мотор-редуктора с измененными посадочными размерами, специальным фланцем, валом требуемого диаметра, а также подбор электродвигателя и тормозной системы под конкретные условия эксплуатации.

Практический пример изготовления

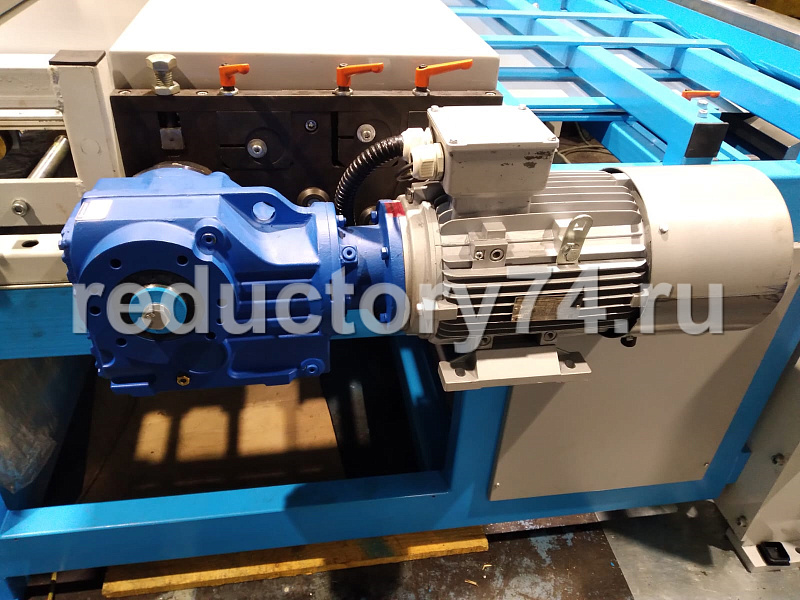

Одним из реализованных проектов стала установка мотор-редуктора МР31 с электромагнитным тормозом и малым присоединительным фланцем.

Перед заказчиком стояла задача заменить существующий привод без изменения конструкции оборудования. Основной сложностью стали ограниченные монтажные размеры: применение стандартного фланца исключало возможность установки нового мотор-редуктора.

Инженеры ООО «Редукторы 74» разработали исполнение с уменьшенным фланцем и встроенным тормозом, полностью совместимое с существующим оборудованием. Благодаря этому удалось сохранить конструкцию механизма, сократить время монтажа и обеспечить требуемые эксплуатационные характеристики без дополнительных переделок.

Подобные проекты подтверждают, что даже при нестандартных требованиях возможно изготовление мотор-редуктора, полностью соответствующего условиям эксплуатации конкретного предприятия.

Дополнительные материалы

Если вы подбираете привод для специализированного оборудования, рекомендуем также ознакомиться с другими материалами нашего блога:

• Крановые редукторы — производство и поставка — особенности выбора приводов для грузоподъемного оборудования.
• Редуктор для мостового крана — требования к редукторам при интенсивных режимах эксплуатации и пример успешной замены импортного оборудования.
• Мотор-редуктор для станков — критерии подбора приводов для металлообрабатывающего, деревообрабатывающего и другого промышленного оборудования.

Мотор-редуктор с тормозом — это специализированное решение для оборудования, где требуется надежная фиксация механизма после отключения питания. При его выборе необходимо учитывать не только мощность двигателя и передаточное число, но и тормозной момент, режим работы, монтажное исполнение и условия эксплуатации.

ООО «Редукторы 74» выпускает как серийные мотор-редукторы с тормозом, так и изготавливает приводы по индивидуальным техническим требованиям. Собственное производство позволяет адаптировать конструкцию под существующее оборудование, сохранив монтажные размеры и обеспечив надежную работу привода в течение длительного срока эксплуатации.
