Мотор-редукторы с полым выходным валом от производителя «Редукторы 74». Плоские цилиндрические, коническо-цилиндрические и червячные модели для промышленного оборудования. Подбор по мощности, выходным оборотам, крутящему моменту и диаметру посадочного отверстия. Поставка по всей России.
Подберём привод для нового оборудования или замены установленного мотор-редуктора. По чертежу или маркировке проверим посадочные размеры, способ соединения с валом механизма и крепление корпуса. Возможность изготовления нестандартных присоединительных элементов согласуем по техническому заданию.
У мотор-редуктора со сплошным выходным валом вращение передаётся через муфту, звёздочку, шкив или другую соединительную деталь. В полом исполнении вал механизма входит непосредственно в посадочное отверстие выходного узла редуктора.
Крутящий момент передаётся через шпонку, шлицы или бесшпоночное зажимное соединение — в зависимости от конструкции модели. При этом соединение должно обеспечивать передачу рабочей и пусковой нагрузки без проскальзывания и недопустимого смещения.
Полый вал определяет способ соединения с оборудованием, но не тип зубчатой передачи. Такое исполнение встречается у плоских цилиндрических, коническо-цилиндрических и червячных мотор-редукторов.
На конвейерах мотор-редуктор с полым выходным валом может устанавливаться непосредственно на вал приводного барабана. Отсутствие отдельной муфты позволяет расположить привод ближе к раме и сократить количество соединительных деталей.
В транспортёрах, смесителях и технологических установках полое исполнение используют, когда конструкция рабочего вала допускает непосредственное соединение с редуктором. При этом заранее предусматривают место не только для корпуса и двигателя, но и для монтажа, демонтажа и доступа к крепежу.
Насадная установка подходит не каждому механизму. Ответный вал и его опоры должны выдерживать нагрузки, возникающие при выбранной схеме размещения привода.
Выбор типа передачи зависит от расположения двигателя, доступного пространства и режима работы оборудования.
| Тип мотор-редуктора | Особенности компоновки | Применение |
|---|---|---|
| Плоский цилиндрический | Параллельные оси со смещением | Размещение вдоль рамы, насадные конвейерные приводы |
| Коническо-цилиндрический | Угловое расположение входного и выходного узлов | Продолжительная работа и передача высокого момента |
| Червячный | Компактная угловая передача | Небольшие механизмы и установки с ограниченным пространством |
Для непрерывного режима учитывают КПД и тепловую нагрузку. Цилиндрические и коническо-цилиндрические передачи обычно имеют меньшие потери, чем червячные. Доступность полого выходного вала, его размеры и варианты крепления уточняются для конкретного типоразмера.
В шпоночном исполнении момент передаётся через шпонку, установленную в пазах полого вала и ответного вала механизма. Совместимость определяется диаметром посадки, размерами пазов, длиной сопряжения и допустимой нагрузкой.
Бесшпоночное соединение с усадочным диском передаёт момент за счёт контактного давления между сопрягаемыми поверхностями. Оно требует соблюдения установленных допусков, состояния поверхности и порядка затяжки крепежа. Требования к очистке и смазке отдельных поверхностей принимаются по инструкции соединения.
| Параметр | Шпоночное соединение | Соединение с усадочным диском |
|---|---|---|
| Передача момента | Через шпонку | За счёт трения сопряжённых поверхностей |
| Ответный вал | С предусмотренным шпоночным пазом | С посадочной поверхностью по требованиям соединения |
| Основные условия монтажа | Правильная посадка и соответствие размеров шпонки | Соблюдение допусков, состояния поверхностей и порядка затяжки |
| Проверка совместимости | Диаметр, паз, длина сопряжения | Диаметр, допуски, длина и конструкция зажимного узла |
Эти исполнения нельзя заменять друг другом только на основании одинакового диаметра отверстия. Требования к ответному валу и порядок сборки у них различаются.
Диаметр отверстия — основной, но не единственный присоединительный размер. Два мотор-редуктора с одинаковым внутренним диаметром могут отличаться длиной посадки, расположением шпоночного паза, устройством осевой фиксации и допустимым моментом соединения.
Для установки проверяют соответствие отверстия и ответного вала по чертежу. Слишком свободная посадка может вызвать перемещения и износ, а чрезмерный натяг — затруднить сборку и демонтаж. Допуски выбирают по документации конкретного исполнения.
Длина сопряжения также влияет на работу узла. Короткий посадочный участок или неполное зацепление шпонки способны ограничить передаваемый момент, даже если сам редуктор рассчитан на большую нагрузку.
Полый выходной вал не следует растачивать под другой диаметр без согласования с изготовителем. Изменение размеров затрагивает прочность детали, геометрию соединения и допустимые нагрузки.

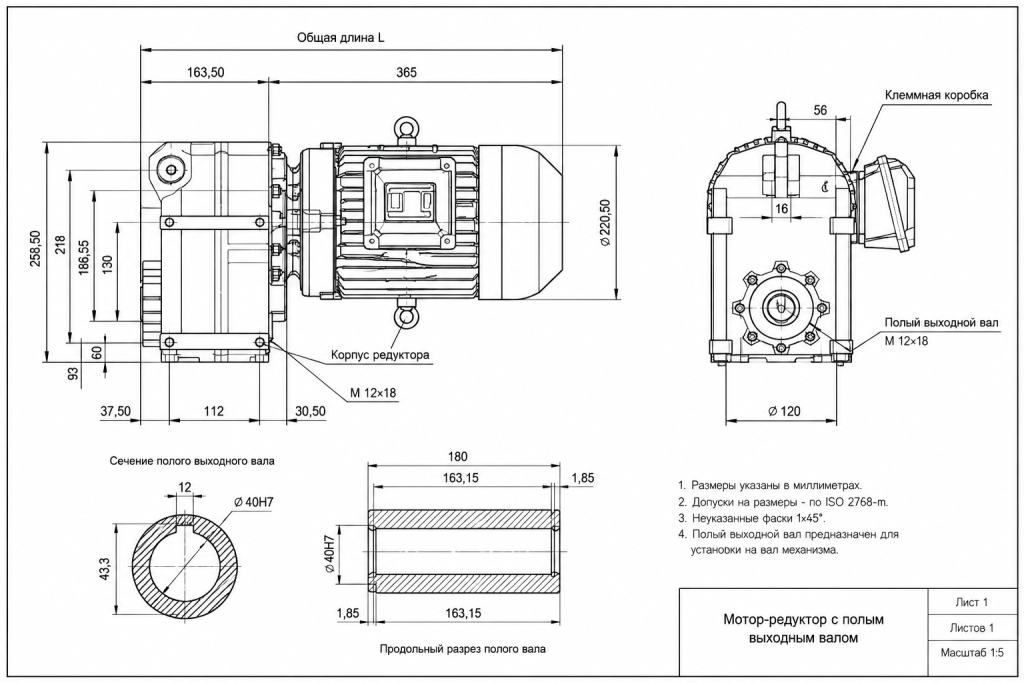

Схема мотор-редуктора с полым выходным валом и посадочным отверстием
При передаче вращения на корпус редуктора действует реактивный момент. Его должно воспринимать предусмотренное крепление: реактивная тяга, фланец или опоры корпуса.
В насадном исполнении редуктор может опираться на вал механизма, а реактивная тяга удерживает корпус от проворачивания. Такая схема допустима, если она предусмотрена конструкцией и согласована с нагрузочной способностью вала и его опор.
Реактивную тягу устанавливают по монтажной схеме изготовителя. Неправильное расположение или чрезмерно жёсткое закрепление способны создать дополнительные усилия в корпусе, валу и подшипниках.
Отдельно предусматривается осевая фиксация. Редуктор не должен смещаться вдоль вала во время работы. Способ удержания зависит от исполнения: применяются предусмотренные конструкцией крепёжные элементы или система зажимного соединения.
Перед установкой проверяют состояние посадочных поверхностей, отсутствие заусенцев и соответствие размеров чертежу. Подготовку поверхностей и применение монтажных составов выполняют по инструкции выбранного соединения.
Редуктор устанавливают без ударов по корпусу и валам. Если конструкция предусматривает монтажное приспособление или резьбовое отверстие в торце вала механизма, используют установленный изготовителем способ сборки.
Для будущего демонтажа необходимо оставить свободное пространство и доступ к крепежу. Это особенно важно на оборудовании, где корпус редуктора расположен вплотную к раме или другим узлам. Коррозия и повреждение посадки могут существенно осложнить снятие привода.
Монтажное положение согласовывают до заказа. От ориентации корпуса зависят объём масла, расположение пробок и условия смазывания внутренних деталей.
Непосредственная установка на вал не отменяет проверки механических нагрузок. Помимо крутящего момента учитывают массу привода, расположение его центра тяжести, силы в рабочем механизме и схему крепления корпуса.
Вал оборудования и его подшипниковые опоры должны соответствовать выбранной компоновке. Перекосы, прогибы и несогласованные перемещения могут увеличивать нагрузку на выходной узел редуктора.
Для конвейера важен запуск с загруженной лентой, для смесителя — сопротивление продукта, для механизма с реверсом — переменный характер нагрузки. Эти условия влияют на выбор типоразмера и соединения, даже если требуемые выходные обороты остаются одинаковыми.
При замене установленного привода необходимо сохранить рабочие характеристики и совместимость с валом механизма. Совпадения мощности двигателя и диаметра отверстия для этого недостаточно.
Сравнивают выходную скорость, номинальный и пусковой моменты, способ передачи усилия, длину посадки и осевую фиксацию. Затем проверяют положение корпуса, сторону установки, точку крепления реактивной тяги и доступное пространство для двигателя.
Если новый редуктор отличается по монтажной геометрии, может потребоваться другое крепление или изменение отдельных присоединительных элементов. Возможность адаптации оценивается до заказа, чтобы избежать переделок непосредственно при установке.
ООО «Редукторы 74» производит промышленные мотор-редукторы для конвейеров, транспортёров, смесителей и другого оборудования. Исполнение с полым выходным валом подбирается с учётом конструкции механизма, требуемого момента и монтажной схемы.
Для предварительного предложения можно направить чертёж ответного вала, маркировку установленного мотор-редуктора или фотографию шильдика и узла в сборе. По этим данным специалисты проверят доступные типоразмеры, посадочное отверстие, соединение и крепление корпуса.
Возможность изготовления нестандартных присоединительных элементов согласовывается по техническому заданию. На поставляемый привод подготавливается техническая документация, доставка организуется по России.
