Купить мотор редуктор с полым валом по выгодной цене. Мотор-редукторы собственного производства, поставка по всей России, помощь специалистов в выборе и быстрая отгрузка.
Мотор редуктор с полым валом можно подобрать для нового оборудования или приобрести взамен установленного привода. ООО «Редукторы 74» производит мотор-редукторы в России и выполняет подбор по мощности, выходным оборотам, крутящему моменту, типу монтажа и размерам посадки. Можно подобрать привод под существующий механизм, в том числе при замене импортного оборудования.
ПЕРЕЙТИ К ПОДБОРУ МОТОР РЕДУКТОРА
Соосные цилиндрические мотор-редукторы
Плоские цилиндрические мотор-редукторы
Коническо-цилиндрические мотор-редукторы
Червячные мотор-редукторы
Соосные цилиндрические мотор-редукторы серии X
Вариаторы
В каталоге представлены различные конструктивные исполнения мотор-редукторов. Для насадной установки подходят решения с полым выходным валом, позволяющие устанавливать привод непосредственно на вал рабочего механизма. При подборе учитываются не только характеристики редуктора, но и размеры сопряжения с оборудованием.
Если требуется замена уже установленного привода, достаточно предоставить маркировку старого мотор-редуктора, его технические характеристики или фотографии шильдика и места монтажа. Это позволяет подобрать замену без привязки только к названию прежней модели.
Главное отличие такого привода заключается в конструкции выходного узла. Вместо выступающего сплошного вала в корпусе редуктора предусмотрено цилиндрическое отверстие, в которое устанавливается вал приводимого механизма.
За счет этого мотор-редуктор можно расположить непосредственно возле рабочего механизма. Передача вращения происходит через соединение выходного отверстия с валом машины. В зависимости от конструкции используются шпоночное соединение, стяжная муфта или другое предусмотренное производителем решение.
Такой вариант удобен, когда оборудование уже имеет собственный ведомый вал. Вместо отдельной муфты и дополнительного участка приводной линии редуктор устанавливается непосредственно на вал машины.
При этом полый вал не является универсальным решением для любого оборудования. Диаметр отверстия, длина посадочного участка, размеры шпонки, способ фиксации и допустимая нагрузка определяются конкретным типоразмером.

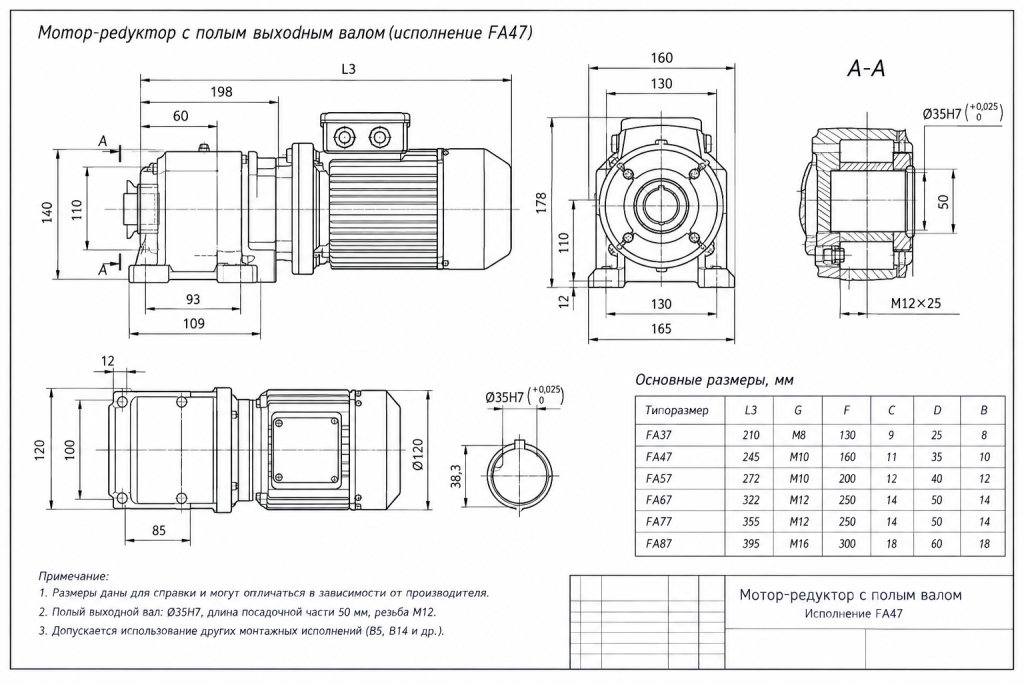

Мотор-редуктор с полым выходным валом — техническая схема конструкции
На чертеже показан принцип насадного исполнения: выходной вал оборудования входит непосредственно в полый вал редуктора. Для практического подбора используются рабочие чертежи конкретного типоразмера, поскольку диаметр отверстия, длина посадочной части и монтажные размеры различаются в зависимости от исполнения.
Разница между двумя вариантами заключается прежде всего в способе соединения редуктора с рабочим механизмом.
| Характеристика | Полый вал | Сплошной вал |
|---|---|---|
| Соединение с механизмом | Установка на ведомый вал оборудования | Подключение через муфту, звездочку, шкив или другой элемент |
| Монтаж | Насадной | На опоре, раме или фланце в зависимости от исполнения |
| Промежуточные детали | Количество элементов можно уменьшить | Требуется соединительный элемент |
| Приводная линия | Более компактная | Требует пространства под соединение |
| Основная особенность | Непосредственная установка на вал машины | Передача момента через отдельный выходной элемент |
Выбор конкретной схемы определяется конструкцией оборудования. Если на машине уже предусмотрен приводной вал, насадное исполнение позволяет использовать его непосредственно.
На практике мотор редуктор с полым валом нередко требуется не для нового проекта, а для замены агрегата, который уже установлен на оборудовании. В этом случае задача заключается не просто в покупке редуктора аналогичной мощности.
Необходимо сохранить рабочую скорость механизма, обеспечить требуемый крутящий момент и одновременно вписать новый привод в существующую конструкцию. Если размеры посадки отличаются, потребуется переходное решение или изменение узла крепления.
При наличии старого мотор-редуктора подбор значительно упрощается. Можно предоставить его маркировку, технические характеристики, фотографии и размеры выходного соединения. Если маркировка стерлась или оборудование поставлялось без полной документации, привод можно подобрать по параметрам самого механизма.
Особенно актуальна такая схема при замене импортных мотор-редукторов. В этом случае исходное обозначение используется как отправная точка, но окончательная замена определяется по характеристикам и присоединительным размерам.
При замене важно заранее проверить ведомый вал машины. Измеряют его диаметр, длину посадочного участка и параметры шпоночного соединения. Дополнительно оценивают способ осевой фиксации и место для крепления корпуса редуктора.
Если размеры подходят, новый агрегат можно установить без существенной переделки оборудования. Когда размеры отличаются, рассматривается другой типоразмер либо конструктивное решение, позволяющее адаптировать привод.
Именно поэтому при обращении за подбором желательно предоставить не только мощность старого двигателя, но и фотографии места установки. По ним проще определить компоновку, направление валов и возможные ограничения по габаритам.
Насадные мотор-редукторы используются в приводах, где необходимо передавать момент непосредственно на вал рабочего механизма. Такая схема встречается в транспортирующем и технологическом оборудовании, механизмах перемещения, шнековых устройствах и других промышленных установках.
Для каждого механизма привод подбирается отдельно. Например, для конвейера важны скорость движения, диаметр приводного барабана, тяговое усилие и нагрузка на выходной узел. Для шнека дополнительно учитывается сопротивление материала и характер пусковой нагрузки.
Конструктивное исполнение также зависит от компоновки. При параллельном расположении валов может использоваться плоский цилиндрический редуктор, при необходимости изменить направление передачи — коническо-цилиндрический.
Если требуется мотор редуктор с полым валом с определенными посадочными размерами, не всегда целесообразно ограничиваться поиском готового агрегата с полностью совпадающей маркировкой. Для замены существующего привода важнее получить совместимое техническое решение.
ООО «Редукторы 74» производит промышленные мотор-редукторы в России. Подбор выполняется по параметрам оборудования и установленного привода. Для замены можно предоставить маркировку старого мотор-редуктора, его паспортные данные или фотографии.
На основании исходных данных определяется подходящий тип редуктора, мощность двигателя, передаточное число, выходная скорость и конструкция выходного узла. Отдельно проверяется возможность установки на существующий ведомый вал.
Это позволяет решить задачу именно как замену привода, а не как поиск изделия с максимально похожим названием.
Купить мотор редуктор с полым валом можно для нового оборудования или в рамках замены действующего привода. В первом случае достаточно передать параметры проектируемого механизма. Во втором — желательно предоставить данные установленного агрегата и размеры его подключения.
Для предварительного подбора достаточно сообщить мощность двигателя, требуемые выходные обороты или передаточное число, характер нагрузки и режим работы. При насадном исполнении дополнительно нужны диаметр и длина ведомого вала, параметры шпоночного соединения и способ крепления.
Если подобрать точные размеры самостоятельно сложно, можно отправить фотографии мотор-редуктора, шильдика и места установки. Специалисты «Редукторов 74» используют эти данные для определения подходящего исполнения.
Мотор редуктор с полым валом подбирается не только по техническим характеристикам самого редуктора. Важна совместимость всего приводного узла — от двигателя и передачи до ведомого вала и крепления корпуса. Такой подход позволяет получить привод, который можно реально установить и эксплуатировать на конкретном оборудовании.
