Мотор-редуктор NMRV — одна из наиболее известных серий червячных приводов, которую можно встретить на промышленном оборудовании, конвейерах, механизмах перемещения и различных компактных приводах. Обозначение NMRV используется прежде всего для червячных редукторов семейства Motovario, при этом конструктивно близкие решения выпускают и другие производители.
Серия интересна сочетанием компактного корпуса, большого диапазона передаточных чисел и различных вариантов исполнения. В актуальной линейке Motovario NMRV представлены типоразмеры 025–050, 130 и 150, а промежуточные размеры 063–110 относятся к NMRVpower; для семейства заявлены передаточные числа от 5 до 100 и максимальный момент до 1550 Н·м.
Если задача состоит не обязательно в покупке именно NMRV, а в поиске подходящего червячного мотор-редуктора для оборудования, стоит также рассмотреть червячные мотор-редукторы производства ООО «Редукторы 74». В каталоге представлены таблицы выбора, технические характеристики, габаритные и присоединительные размеры, варианты исполнения, документация и материалы для подбора.

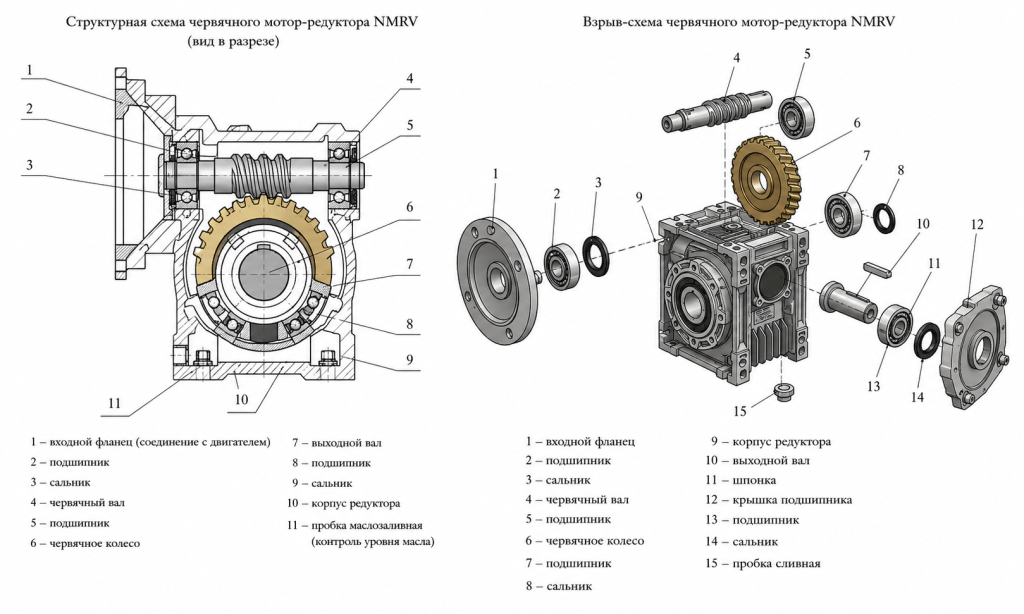

NMRV относится к червячным редукторам. Передача момента осуществляется червячной парой, состоящей из червяка и червячного колеса. Такая схема позволяет получить значительное снижение частоты вращения в одной ступени, поэтому корпус привода получается сравнительно компактным при большом передаточном отношении.
Для серии NMRV характерно модульное исполнение. Редуктор может комплектоваться электродвигателем через моторный фланец либо использоваться с другим входным исполнением. В зависимости от конфигурации предусматриваются варианты с полым выходным валом, дополнительным сплошным валом, выходным фланцем, моментной тягой и другими принадлежностями. Производитель также предлагает варианты с ограничителем момента и различные варианты уплотнений.
Для покупателя это означает, что одного обозначения мотор-редуктор NMRV недостаточно для определения конкретного привода. Даже при одинаковом типоразмере характеристики будут зависеть от передаточного числа, двигателя и выбранного исполнения.
В линейке Motovario обозначение NMRV связано с несколькими группами типоразмеров. На официальном сайте производителя указаны NMRV 025, 030, 040, 050, 130 и 150, а типоразмеры 063, 075, 090 и 110 входят в NMRVpower. Для отдельных конфигураций доступны различные входные и выходные исполнения.
| Серия | Типоразмеры |
|---|---|
| NMRV | 025, 030, 040, 050, 130, 150 |
| NMRVpower | 063, 075, 090, 110 |
При этом в каталогах и предложениях разных поставщиков можно встретить несколько отличающиеся обозначения или дополнительные варианты исполнения. Поэтому при заказе конкретного мотор-редуктора NMRV ориентироваться только на число в обозначении нельзя — необходимо проверять каталог производителя и техническую конфигурацию изделия.
Например, в официальной базе Motovario встречаются NMRV 030 с передаточным числом 80, NMRV 040 с передаточным числом 5, NMRV 050 с передаточным числом 30 и NMRV 090 с передаточным числом 10. Это хорошо показывает, насколько сильно может отличаться конкретное изделие внутри одной серии.
Передаточное число определяет, во сколько раз уменьшается частота вращения между входом и выходом редуктора. В официальной информации Motovario для NMRV и NMRVpower указан диапазон передаточных чисел от 5 до 100.
Поэтому запросы вроде «NMRV 30», «NMRV 50» или «NMRV 100» сами по себе могут быть неоднозначными. Число может относиться к типоразмеру, передаточному числу или части обозначения конкретной комплектации.
Например, при электродвигателе с частотой вращения около 1500 об/мин теоретически передаточное число 30 даст выходную скорость порядка 50 об/мин до учета особенностей конкретной передачи и фактической частоты вращения двигателя. Но при выборе готового мотор-редуктора ориентируются не на арифметическое деление само по себе, а на фактические данные таблицы производителя.
Именно поэтому при подборе важно указывать требуемые выходные обороты, а не просто говорить, что нужен NMRV определенного размера.
В официальных характеристиках семейства NMRV/NMRVpower Motovario указана мощность до 18,5 кВт, максимальный момент до 1550 Н·м, а допустимая радиальная нагрузка — до 18 000 Н. Эти показатели относятся ко всему заявленному семейству и не означают, что каждый типоразмер способен работать с такой нагрузкой. Конкретные значения необходимо смотреть для выбранной модели и передаточного числа.
Это принципиальный момент при попытке купить мотор-редуктор NMRV. Нельзя выбирать изделие только по мощности двигателя. Например, два мотор-редуктора с одинаковым двигателем 1,1 кВт могут иметь совершенно разные выходные обороты и крутящий момент в зависимости от передаточного числа и исполнения.
На практике при подборе необходимо сопоставлять:
| Параметр | Что определяется |
|---|---|
| Мощность двигателя | Возможности приводного электродвигателя |
| Передаточное число | Выходная частота вращения |
| Выходные обороты | Скорость рабочего механизма |
| Крутящий момент | Допустимая нагрузка на привод |
| Радиальная нагрузка | Нагрузка на выходной вал |
| Тип выходного вала | Возможность соединения с механизмом |
| Монтажное исполнение | Совместимость с оборудованием |
| Режим работы | Необходимый запас по нагрузке |
На сайте «Редукторов 74» подбор червячного мотор-редуктора также выполняется по техническим параметрам, включая мощность, выходные обороты, крутящий момент, передаточное число, консольную нагрузку и сервис-фактор. В таблице выбора представлены сотни вариантов исполнения.
При замене существующего NMRV именно присоединительные размеры могут оказаться важнее названия серии.
У червячных редукторов предусматриваются различные варианты выходной части. В зависимости от исполнения это может быть полый или сплошной вал, фланцевое исполнение, вариант с моментной тягой. У Motovario также предусмотрены различные комплектации выходным фланцем и комплектом выходного вала.
Для монтажа мотор-редуктора необходимо сопоставить диаметр и длину выходного вала, шпоночное соединение, расположение крепежных отверстий, размеры фланца и положение редуктора относительно оборудования.
На практике это особенно важно, если мотор-редуктор NMRV требуется не для нового оборудования, а взамен уже установленного привода.
В каталоге «Редукторов 74» для собственных червячных мотор-редукторов опубликованы габаритные и присоединительные размеры, размеры выходных валов, фланцев и реактивных тяг. Это позволяет выполнять подбор не только по мощности и моменту, но и по возможности установки привода на существующее оборудование.
Главное конструктивное отличие NMRV от цилиндрических мотор-редукторов заключается в использовании червячной пары. Она позволяет получить большое передаточное отношение в одной ступени и разместить привод достаточно компактно.
Еще одна особенность червячной передачи — возможность самоторможения при определенных передаточных отношениях и условиях работы. Однако самоторможение нельзя рассматривать как универсальную замену механическому тормозу: его наличие зависит от конструкции передачи, передаточного отношения, состояния привода и внешних условий.
У червячных мотор-редукторов «Редукторов 74» самоторможение начинает проявляться при передаточных числах от 35 и выше. При этом компания отдельно указывает, что для приводов без необходимости самоторможения при передаточных отношениях выше 25 целесообразно рассматривать цилиндро-червячные решения с более высоким КПД.
Сильная сторона NMRV — компактность и возможность получения большого передаточного числа в одной ступени. Это позволяет использовать червячный привод там, где пространство для установки ограничено или требуется существенно снизить скорость вращения.
К преимуществам также относится плавная работа. Зацепление червячной пары обеспечивает низкий уровень шума и вибрации при правильном подборе и эксплуатации.
Но у этой конструкции есть ограничения. Червячный редуктор не является универсальным вариантом для любого промышленного механизма. При продолжительной работе с ударными нагрузками происходит повышенный нагрев передачи, что отрицательно влияет на ресурс. «Редукторы 74» прямо рекомендуют не использовать червячные редукторы в механизмах с ударными нагрузками.
Также необходимо учитывать КПД. При больших передаточных отношениях потери в червячной передаче становятся существенным фактором. Поэтому для непрерывно работающих приводов, где самоторможение не требуется, иногда технически выгоднее применить цилиндрическую или цилиндро-червячную конструкцию.
Запрос «мотор-редуктор NMRV цена» является вполне логичным продолжением запроса на покупку. Но назвать одну цену для всей серии невозможно.
Стоимость конкретного изделия зависит как минимум от типоразмера, передаточного числа, мощности двигателя, варианта входного и выходного исполнения, монтажного положения и дополнительной комплектации.
Например, в официальной конфигурации Motovario NMRV 050 может комплектоваться разными двигателями и иметь различные входные присоединительные размеры при одинаковом передаточном числе. В базе производителя встречаются конфигурации NMRV 050 с передаточным числом 30 и разными моторными фланцами.
Поэтому сравнивать предложения по принципу «NMRV 050 стоит столько-то» некорректно, если не совпадает комплектация.
Если на оборудовании уже установлен NMRV и требуется приобрести такой же привод, самый простой путь — определить точную маркировку по шильдику и сопоставить ее с каталогом производителя.
Если шильдик отсутствует, поврежден или исходный мотор-редуктор больше не выпускается, потребуется собрать основные параметры привода:
типоразмер, передаточное число, мощность двигателя, выходные обороты, крутящий момент, диаметр и длина выходного вала, тип крепления и монтажное положение.
Дополнительно желательно знать режим работы и характер нагрузки. Для тяжелых режимов недостаточно подобрать редуктор, который формально обеспечивает необходимый момент: требуется проверить запас по нагрузке и сервис-фактор.
Именно такой подход используется при подборе червячных мотор-редукторов «Редукторов 74»: в качестве исходных данных рассматриваются требуемый момент или мощность, частота вращения выходного вала, консольная нагрузка, характер нагрузки, продолжительность работы, количество включений, положение валов и способ монтажа.
Если приобрести именно NMRV необходимо из-за уже существующей конструкции оборудования, имеет смысл сначала определить, насколько критична совместимость с конкретной серией. Если же задача заключается в получении аналогичного по характеристикам привода, можно рассматривать отечественное производство.
Наиболее важными параметрами при такой замене становятся не только мощность и передаточное число. Необходимо сопоставить выходной момент, обороты, нагрузку на вал, присоединительные размеры и монтажное исполнение.
У ООО «Редукторы 74» есть собственная линейка червячных мотор-редукторов. В каталоге предусмотрены исполнения на лапах и с фланцевым креплением, с моментной тягой, со сплошным или полым валом. Максимальная заявленная мощность составляет 15 кВт, а выходной крутящий момент — до 3182 Н·м.
Кроме того, каталог содержит отдельный раздел «Взаимозаменяемость», поэтому подбор можно выполнять не только как выбор новой модели по техническим характеристикам, но и как поиск отечественного варианта взамен зарубежного мотор-редуктора.
Посмотреть червячные мотор-редукторы и таблицу подбора
Для действующего оборудования наиболее сложной частью замены часто оказывается не расчет мощности, а механическая совместимость.
Если существующий NMRV устанавливается в ограниченном пространстве, даже незначительное отличие размеров корпуса или фланца может потребовать переделки конструкции. Поэтому перед заказом желательно сопоставить чертеж старого привода с чертежом предлагаемого аналога.
Особенно внимательно проверяются:
На сайте «Редукторов 74» для собственных червячных мотор-редукторов доступны габаритные и присоединительные чертежи, размеры выходных валов и фланцев, что позволяет предварительно оценить возможность установки нового привода на существующий механизм.
При этом прямой аналог по обозначению не всегда является оптимальным решением. Иногда для сохранения посадочных размеров выгоднее использовать другую конструкцию редуктора с соответствующими характеристиками или изготовить специальное исполнение.
Выбор червячного привода оправдан, когда нужны компактность, большое передаточное отношение и плавная работа. Но если оборудование работает непрерывно, испытывает значительные ударные нагрузки или требуется высокий КПД, стоит сравнить NMRV с другими типами передач.
В зависимости от задачи альтернативой может оказаться цилиндрический, цилиндро-червячный или другой мотор-редуктор.
У ООО «Редукторы 74» собственное производство позволяет не ограничиваться одной конструкцией. Помимо червячных приводов, компания выпускает соосные цилиндрические, плоские цилиндрические и коническо-цилиндрические мотор-редукторы. Например, соосные цилиндрические исполнения имеют мощность до 160 кВт и выходной момент до 14 900 Н·м.
Это важно при замене NMRV: иногда задача заключается не в поиске редуктора с максимально похожим названием, а в подборе привода, который обеспечит необходимые параметры и сможет нормально работать именно на данном оборудовании.
Если известна только маркировка NMRV, для предварительного подбора желательно предоставить ее полностью. Если маркировка отсутствует, подойдут фотография шильдика, чертеж, паспорт оборудования или размеры установленного привода.
Для замены также полезно указать:
По этим данным можно определить, нужен ли именно червячный аналог NMRV либо для конкретной задачи рациональнее применить другую конструкцию.
Если требуется купить мотор-редуктор NMRV, но вы рассматриваете отечественную замену, можно передать специалистам маркировку установленного привода или его размеры. По исходным данным подбирается подходящее исполнение и проверяется возможность установки на существующее оборудование.
Если сомневаетесь в выборе, оставьте заявку на подбор мотор-редуктора — специалисты ООО «Редукторы 74» смогут оценить параметры существующего привода и предложить подходящий вариант из серий собственного производства.
