Цилиндрические редукторы применяются в промышленном оборудовании, где требуется надежная передача крутящего момента, высокий КПД и стабильная работа под нагрузкой. В отличие от червячных редукторов, цилиндрическая зубчатая передача меньше нагревается, эффективнее передает мощность и лучше подходит для длительной эксплуатации.
ООО «Редукторы 74» производит и поставляет цилиндрические редукторы и мотор-редукторы для предприятий по всей России. Доступны стандартные промышленные исполнения, нестандартные решения под оборудование заказчика, а также аналоги импортных редукторов SEW-Eurodrive, Bonfiglioli, NORD, Bauer, Rossi, Motovario и других производителей.
Подбор выполняется по крутящему моменту, передаточному числу, мощности двигателя, монтажному исполнению и режиму работы оборудования.
Прейдите в каталог чтобы сразу приступить к подбору
Цилиндрический редуктор используется там, где привод должен работать стабильно, без перегрева и потери мощности. Основное преимущество такой конструкции — высокий КПД зубчатой передачи. Благодаря этому редуктор лучше переносит постоянные нагрузки и имеет высокий ресурс при правильном подборе.
Такие редукторы особенно актуальны для оборудования с длительным режимом работы, частыми пусками или повышенной нагрузкой на привод. При замене старого редуктора важно учитывать не только мощность двигателя, но и фактический момент на выходном валу, обороты и монтажные размеры.

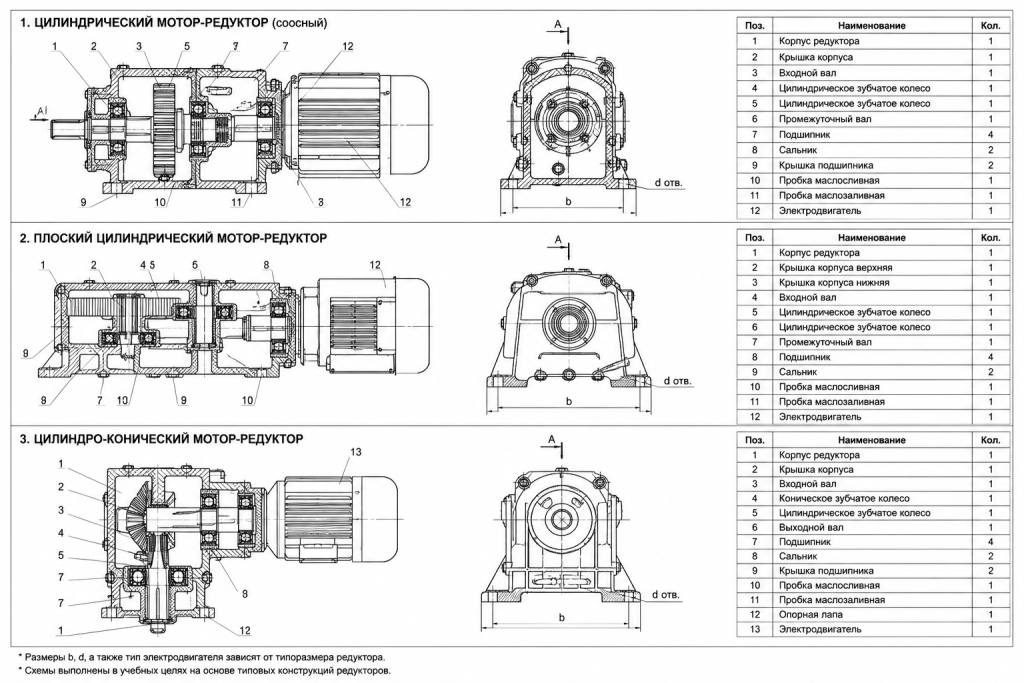

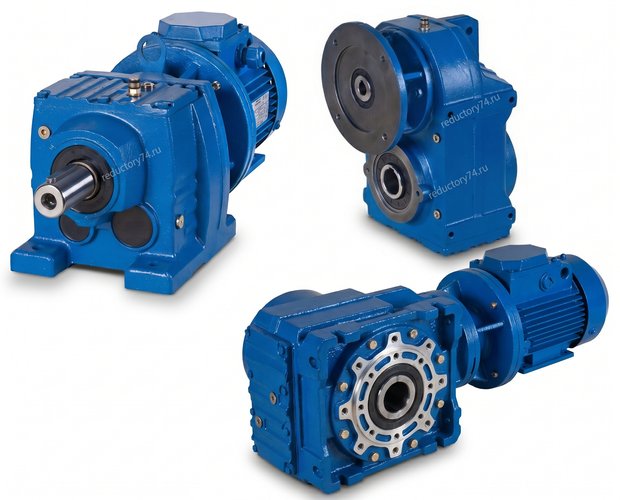

В зависимости от компоновки оборудования применяются три основных типа цилиндрических мотор-редукторов: соосные, плоские и коническо-цилиндрические. Каждый тип решает свою задачу по расположению валов, монтажу и передаче момента.
Соосные цилиндрические мотор-редукторы применяются там, где входной и выходной валы расположены на одной линии. Это удобное решение для прямой передачи вращения без изменения направления привода.
Такие редукторы отличаются высоким КПД, компактной конструкцией и простой установкой. Их выбирают, когда нужно сохранить линейную компоновку оборудования и получить надежное снижение оборотов при стабильной передаче момента.
Плоские цилиндрические мотор-редукторы имеют вытянутый корпус и небольшую монтажную высоту. Это удобно для оборудования, где важно компактно разместить привод и не выходить за габариты рамы или линии.
Главное преимущество плоской серии — сочетание компактности, высокого КПД и хорошей нагрузочной способности. Такие редукторы часто выбирают для длительной работы под постоянной нагрузкой.
Коническо-цилиндрические мотор-редукторы используются, когда нужно передать вращение под углом 90 градусов. В конструкции сочетаются коническая и цилиндрическая ступени, за счет чего редуктор сохраняет высокий КПД и выдерживает серьезные нагрузки.
По сравнению с червячными угловыми редукторами коническо-цилиндрические модели меньше нагреваются и лучше подходят для тяжелого режима работы. Это хороший вариант, если нужен угловой привод без потерь, характерных для червячной передачи.
| Тип редуктора | Компоновка | Когда выбирать |
|---|---|---|
| Соосный цилиндрический | Валы расположены на одной оси | Когда нужна прямая передача вращения и компактная линейная установка |
| Плоский цилиндрический | Параллельные оси, вытянутый корпус | Когда ограничено место по высоте или важно разместить привод вдоль оборудования |
| Коническо-цилиндрический | Передача вращения под 90° | Когда нужен угловой привод с высоким КПД и хорошей нагрузочной способностью |
При покупке цилиндрического редуктора важно учитывать рабочие и монтажные параметры. Нельзя подбирать редуктор только по мощности двигателя: одинаковая мощность может давать разный выходной момент в зависимости от передаточного числа и КПД передачи.
Ключевые параметры:
Для оборудования с постоянной нагрузкой редуктор подбирается с запасом по моменту. Это снижает риск перегрева, износа зубчатых колес и преждевременного выхода из строя.
Крутящий момент показывает, какую нагрузку редуктор способен передавать на выходном валу. Если момента недостаточно, привод будет работать на пределе, что быстро отражается на ресурсе зубчатой передачи и подшипников.
Передаточное число определяет снижение оборотов. Чем оно выше, тем ниже скорость выходного вала и выше момент. При подборе важно согласовать мощность двигателя, требуемые обороты и допустимую нагрузку на редуктор.
| Параметр | Значение при подборе |
|---|---|
| Мощность двигателя | Определяет доступную мощность привода |
| Передаточное число | Задает выходную скорость |
| Крутящий момент | Определяет допустимую нагрузку на редуктор |
| Режим работы | Влияет на запас прочности и ресурс |
Цилиндрические редукторы выпускаются в разных вариантах установки: на лапах, с фланцем, с полым или сплошным выходным валом. Также учитывается горизонтальное или вертикальное положение привода.
При замене установленного редуктора важно сверить присоединительные размеры: диаметр вала, длину посадочной части, шпонку, фланец, крепежные отверстия, высоту оси и положение двигателя. Даже при одинаковой мощности и близком передаточном числе редукторы могут отличаться по монтажу.
ООО «Редукторы 74» производит и поставляет российские аналоги импортных цилиндрических редукторов. Это актуально при замене приводов SEW-Eurodrive, Bonfiglioli, NORD, Bauer, Rossi, Motovario и других марок, когда нужно сохранить рабочие параметры и присоединительные размеры.
При подборе аналога учитываются маркировка установленного редуктора, передаточное число, выходные обороты, мощность двигателя, тип крепления, диаметр вала, фланец и монтажное положение. В большинстве случаев можно подобрать замену без серьезной переделки оборудования.
Компания выпускает как стандартные цилиндрические мотор-редукторы, так и нестандартные исполнения под конкретное оборудование. Возможен подбор по существующему приводу, изготовление под требуемые габариты, комплектация электродвигателем, тормозом, фланцем или переходными элементами.
Такой подход удобен при модернизации оборудования, замене импортных редукторов или подборе привода под нестандартные условия эксплуатации.
Для точного подбора желательно предоставить фото шильдика редуктора, параметры двигателя, требуемые выходные обороты, передаточное число, если оно известно, а также размеры вала и крепления.
Если маркировка отсутствует, редуктор можно подобрать по фотографиям, замерам и описанию режима работы оборудования.
В ООО «Редукторы 74» можно купить цилиндрический редуктор для промышленного оборудования с подбором под конкретную задачу. Мы поставляем соосные, плоские и коническо-цилиндрические мотор-редукторы, а также аналоги импортных приводов с учетом монтажных размеров и рабочих характеристик.
Для подбора отправьте заявку и наши специалисты помогут выбрать подходящее исполнение по моменту, оборотам, передаточному числу и монтажу.
