Соосный цилиндрический мотор-редуктор используют в приводах, где требуется прямолинейная передача момента, высокий КПД и стабильная работа под длительной нагрузкой. Конструкция с расположением двигателя и выходного вала на одной оси удобна для оборудования, где важно сохранить компактность привода без изменения направления вращения.
Если требуется купить соосно - цилиндрический мотор редуктор, в первую очередь оценивают не только мощность двигателя, но и расчётный момент на выходном валу, передаточное число, режим работы, монтажное исполнение и допустимые нагрузки на вал. Именно эти параметры определяют ресурс редуктора и корректность его работы в составе конкретного механизма.
Для быстрого выбора подходящего исполнения можно перейти на страницу подбора: подбор соосного цилиндрического мотор-редуктора.
Ссылку можно заменить на фактический URL вашей страницы.

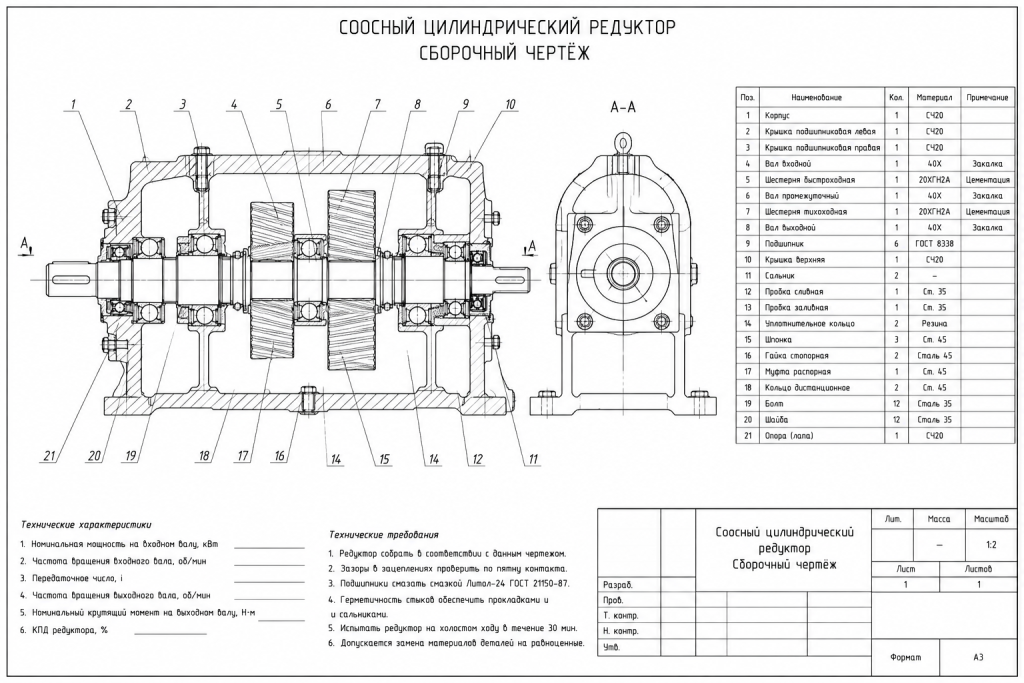

Соосный мотор-редуктор состоит из электродвигателя и цилиндрического редуктора, объединённых в один приводной узел. Передача момента осуществляется через цилиндрические зубчатые пары, чаще всего с косозубым зацеплением. Такое исполнение снижает шум, повышает плавность хода и увеличивает несущую способность зубчатой передачи по сравнению с прямозубыми колёсами.
В зависимости от требуемого передаточного числа редуктор может иметь одну, две или несколько ступеней. Чем выше общее передаточное отношение, тем ниже частота вращения выходного вала и выше крутящий момент. При этом важно учитывать КПД каждой ступени: даже при высокой эффективности цилиндрической передачи суммарные потери увеличиваются с ростом количества ступеней.
Корпус редуктора воспринимает нагрузки от валов и подшипников, обеспечивает точность расположения зубчатых колёс и отвод тепла. Для промышленных исполнений важны жёсткость корпуса, качество посадочных мест, герметичность уплотнений и устойчивость к вибрациям. При постоянной работе эти факторы напрямую влияют на ресурс подшипников, состояние зубьев и стабильность пятна контакта.
| Узел мотор-редуктора | На что влияет |
|---|---|
| Цилиндрические зубчатые пары | Передаточное число, КПД, шумность, ресурс зацепления |
| Подшипниковые узлы | Допустимые радиальные и осевые нагрузки, плавность вращения |
| Корпус редуктора | Жёсткость, точность соосности, теплоотвод, виброустойчивость |
| Уплотнения | Герметичность, защита от утечки масла и попадания загрязнений |
| Электродвигатель | Мощность, пусковой момент, диапазон регулирования оборотов |
Основной параметр при выборе — не номинальная мощность двигателя сама по себе, а сочетание мощности, оборотов и выходного момента. При одинаковой мощности двигатель с разным передаточным числом даст разную скорость и разный момент на выходе. Поэтому подбор выполняют от рабочего механизма: сначала определяют требуемые обороты и нагрузку, затем выбирают передаточное число и проверяют запас по моменту.
Выходной крутящий момент рассчитывается с учётом мощности двигателя, частоты вращения выходного вала и КПД редуктора. Для ориентировочной оценки используют зависимость:
M ≈ 9550 × P × η / n, где
M — крутящий момент на выходном валу, Н·м;
P — мощность двигателя, кВт;
η — КПД редуктора;
n — частота вращения выходного вала, об/мин.
Для приводов с частыми пусками, ударными нагрузками или переменным сопротивлением необходимо закладывать сервис-фактор. Если редуктор работает на пределе номинального момента, ресурс зубчатых пар и подшипников снижается, особенно при пусковых перегрузках.
При использовании частотного преобразователя дополнительно проверяют диапазон регулирования оборотов. На низких частотах ухудшается охлаждение электродвигателя, а при длительной работе на малых оборотах может потребоваться двигатель с независимой вентиляцией. Для редуктора важно, чтобы выбранный режим не вызывал перегрева, масляного голодания и повышенной нагрузки на тихоходную ступень.
При подборе учитывают не только крутящий момент, но и радиальные и осевые нагрузки на выходной вал. Если привод работает через муфту, нагрузка на вал обычно ниже. При установке шкива, звёздочки или зубчатого колеса появляются дополнительные радиальные усилия, которые должны быть проверены по допустимым значениям производителя.
Монтажное исполнение влияет на компоновку оборудования и условия смазки. Соосные мотор-редукторы могут поставляться с лапами, фланцем или комбинированным креплением. Важно заранее сверить присоединительные размеры, диаметр и длину выходного вала, высоту оси, положение клеммной коробки, расположение сапуна, сливной и заливной пробки.
Если нужно купить соосно - цилиндрический мотор редуктор для замены существующего привода, кроме мощности и передаточного числа необходимо сравнить габариты, посадочные размеры, исполнение вала, монтажное положение и направление вращения. Несовпадение хотя бы одного из этих параметров может потребовать переделки рамы, муфты или защитного кожуха.
| Параметр для проверки | Почему важен |
|---|---|
| Передаточное число | Определяет выходные обороты и фактический момент |
| Выходной момент | Должен соответствовать рабочей нагрузке с запасом |
| Радиальная нагрузка на вал | Критична при работе со шкивом, звёздочкой или цепной передачей |
| Монтажное положение | Влияет на уровень масла и смазку подшипников |
| Диаметр и длина выходного вала | Определяют совместимость с муфтой или рабочим механизмом |
| Режим работы | Влияет на выбор сервис-фактора и тепловой запас |
Для длительной эксплуатации важна проверка редуктора по тепловой мощности. Даже если привод подходит по механическому моменту, при непрерывной работе, высокой температуре окружающей среды или плохом теплоотводе корпус может перегреваться. Перегрев ускоряет старение масла, снижает несущую способность смазочной плёнки и повышает износ зубчатых колёс.
Тип и вязкость масла подбирают с учётом нагрузки, скорости вращения, температуры и монтажного положения. Слишком вязкое масло увеличивает потери на перемешивание и нагрев, слишком жидкое ухудшает защиту зубчатого зацепления. При изменении монтажного положения может потребоваться другой объём масла, чтобы обеспечить нормальную смазку зубчатых пар и подшипников.
Для приводов с интенсивным режимом работы контролируют температуру корпуса, уровень шума, вибрацию и состояние уплотнений. Повышение шума может указывать на износ подшипников, нарушение зацепления или недостаток смазки. Следы масла на корпусе часто говорят о перегреве, избыточном давлении внутри редуктора или повреждении манжет.
Соосное цилиндрическое исполнение рационально, когда ось двигателя и выходного вала должна оставаться прямой, а приоритетом являются КПД, ресурс и компактная линейная компоновка. Плоский цилиндрический мотор-редуктор удобнее при боковом расположении привода, например когда двигатель нужно разместить вдоль рамы оборудования. Коническо-цилиндрический вариант выбирают при необходимости передать вращение под углом, чаще всего на 90°. Червячный мотор-редуктор выигрывает по компактности угловой схемы, но уступает цилиндрическому по КПД и тепловой устойчивости при высоких нагрузках.
Для непрерывных промышленных приводов цилиндрическая передача обычно предпочтительнее червячной: меньше скольжение, ниже нагрев, выше эффективность и стабильнее работа под длительной нагрузкой. Поэтому при одинаковых требованиях к моменту и ресурсу соосный цилиндрический мотор-редуктор часто оказывается более выгодным решением по энергопотреблению и сроку службы.
| Тип мотор-редуктора | Особенности | Когда выбирать |
|---|---|---|
| Соосный цилиндрический | Высокий КПД, прямое расположение валов, стабильная работа под нагрузкой | Если нужна линейная компоновка и высокий ресурс |
| Плоский цилиндрический | Боковое расположение двигателя, компактность по длине | Если привод нужно разместить вдоль рамы оборудования |
| Коническо-цилиндрический | Передача вращения под углом, высокий момент | Если требуется изменить направление оси вращения |
| Червячный | Компактность, плавность хода, ниже КПД | Для умеренных нагрузок и небольших мощностей |
Перед заказом необходимо определить мощность двигателя, выходные обороты, передаточное число, расчётный момент, режим работы, количество пусков в час, характер нагрузки, монтажное положение и условия окружающей среды. Для тяжёлых режимов дополнительно проверяют пусковой момент, допустимую кратковременную перегрузку, радиальные нагрузки на вал и тепловой запас.
Чтобы купить соосно - цилиндрический мотор редуктор с корректными параметрами, достаточно передать нам исходные данные по приводу: тип оборудования, требуемую скорость, нагрузку, рабочий цикл, способ соединения с механизмом, ограничения по габаритам и условия установки. На основе этих данных мы подберём мотор-редуктор с подходящим передаточным числом, запасом по моменту, нужным монтажным исполнением и ресурсом под конкретный режим работы.
