Мотор-редукторы NMRV — это компактные червячные редукторы с электродвигателем, которые широко применяются в конвейерах, транспортёрах, упаковочном оборудовании, смесителях, небольших производственных линиях и других промышленных механизмах. Их выбирают за простую конструкцию, удобный монтаж, широкий выбор передаточных чисел и доступность аналогов. Если необходимо купить мотор редуктор NMRV, важно заранее определить основные технические параметры привода.
При покупке мотор-редуктора NMRV важно ориентироваться не только на название модели, но и на реальные рабочие параметры: типоразмер, мощность двигателя, передаточное число, выходные обороты, крутящий момент и присоединительные размеры. Именно эти данные позволяют подобрать редуктор для нового оборудования или заменить установленный привод без переделки рамы, креплений и вала механизма.
Если требуется заменить старый мотор-редуктор NMRV, чаще всего достаточно определить его типоразмер, передаточное число, мощность двигателя, диаметр выходного вала и способ монтажа. Эти параметры можно взять с шильдика, из паспорта оборудования или определить по габаритам редуктора.
Перейти в каталог червячных мотор-редукторов
Мотор-редуктор NMRV подбирают под конкретную задачу: замена вышедшего из строя привода, подбор аналога импортного редуктора, модернизация оборудования или комплектация нового механизма. Чтобы правильно купить мотор редуктор NMRV, нужно учитывать не только мощность двигателя, но и передаточное число, момент, монтаж и присоединительные размеры.
Ключевые параметры для подбора:
Если часть информации неизвестна, её обычно можно восстановить по маркировке, размерам корпуса, диаметру выходного вала или фотографиям установленного привода. Особенно важно сверять не только мощность и обороты, но и посадочные размеры: у редукторов разных производителей маркировка может быть похожей, а фланцы, лапы или длина вала — отличаться.
Серия NMRV построена по модульному принципу. Основное отличие между типоразмерами — межосевое расстояние, то есть расстояние между осью червяка и осью выходного вала. Чем больше типоразмер, тем выше допустимый крутящий момент и нагрузочная способность редуктора.
| Типоразмер | Межосевое расстояние |
|---|---|
| NMRV 030 | 30 мм |
| NMRV 040 | 40 мм |
| NMRV 050 | 50 мм |
| NMRV 063 | 63 мм |
| NMRV 075 | 75 мм |
| NMRV 090 | 90 мм |
| NMRV 110 | 110 мм |
| NMRV 130 | 130 мм |
| NMRV 150 | 150 мм |
Наиболее востребованы в промышленности типоразмеры NMRV 050, NMRV 063, NMRV 075 и NMRV 090. Они часто используются на конвейерах, транспортёрах, упаковочных машинах, смесителях и производственных линиях. Малые размеры NMRV 030–050 подходят для лёгких приводов, а NMRV 110–150 применяются там, где требуется более высокий момент и запас прочности.
Передаточное число показывает, во сколько раз редуктор снижает обороты двигателя. Чем выше значение i, тем ниже скорость выходного вала и тем больше крутящий момент на выходе.
Стандартная линейка передаточных чисел NMRV:
| Передаточное число |
|---|
| 5 |
| 7,5 |
| 10 |
| 15 |
| 20 |
| 25 |
| 30 |
| 40 |
| 50 |
| 60 |
| 80 |
| 100 |
Например, при передаточном числе i = 30 двигатель с частотой вращения 1500 об/мин даст на выходе примерно 50 об/мин. При i = 100 выходная скорость будет около 15 об/мин. Поэтому при замене редуктора важно сохранять передаточное число, если требуется оставить прежнюю скорость механизма.
Ориентировочную скорость выходного вала можно рассчитать по формуле:
n₂ = n₁ / i
где:
Для двигателя с частотой вращения 1500 об/мин значения будут следующими:
| Передаточное число | Выходная скорость |
|---|---|
| 10 | 150 об/мин |
| 20 | 75 об/мин |
| 30 | 50 об/мин |
| 40 | 37 об/мин |
| 50 | 30 об/мин |
| 60 | 25 об/мин |
| 80 | 18 об/мин |
| 100 | 15 об/мин |
Эти данные удобно использовать для первичного подбора. Фактическая скорость может немного отличаться в зависимости от реальных оборотов двигателя: например, электродвигатели 4-полюсного типа часто имеют не ровно 1500 об/мин, а примерно 1400–1450 об/мин под нагрузкой.
При выборе NMRV нельзя ориентироваться только на мощность двигателя. Для механизма важен именно крутящий момент на выходном валу, потому что он определяет способность привода вращать нагрузку.
| Типоразмер | Максимальный момент |
|---|---|
| NMRV 030 | до 22 Нм |
| NMRV 040 | до 48 Нм |
| NMRV 050 | до 88 Нм |
| NMRV 063 | до 180 Нм |
| NMRV 075 | до 350 Нм |
| NMRV 090 | до 600 Нм |
| NMRV 110 | до 900 Нм |
| NMRV 130 | до 1050 Нм |
| NMRV 150 | до 1550 Нм |
Фактический момент зависит от мощности двигателя, передаточного числа, КПД редуктора и режима работы. Для приводов с частыми пусками, ударными нагрузками, реверсом или длительной работой под нагрузкой желательно подбирать редуктор с запасом по моменту. Это снижает риск перегрева, износа червячной пары и преждевременного выхода из строя.
Типоразмер выбирают по требуемому моменту, мощности двигателя, условиям эксплуатации и монтажным размерам. Для простого ориентира можно использовать следующее разделение:
| Задача | Рекомендуемые типоразмеры |
|---|---|
| Небольшие приводы, лёгкие механизмы | NMRV 030–050 |
| Конвейеры, транспортёры, упаковочное оборудование | NMRV 063, NMRV 075, NMRV 090 |
| Более тяжёлые механизмы и повышенные нагрузки | NMRV 110, NMRV 130, NMRV 150 |
Если редуктор подбирается на замену, лучше сначала определить существующий типоразмер. Его можно найти в маркировке, например NMRV 063, либо определить по межосевому расстоянию, габаритам корпуса и диаметру выходного вала.
Важно учитывать, что установка редуктора меньшего типоразмера ради экономии может привести к перегрузке. Особенно это критично для конвейеров, смесителей и механизмов, работающих продолжительное время.

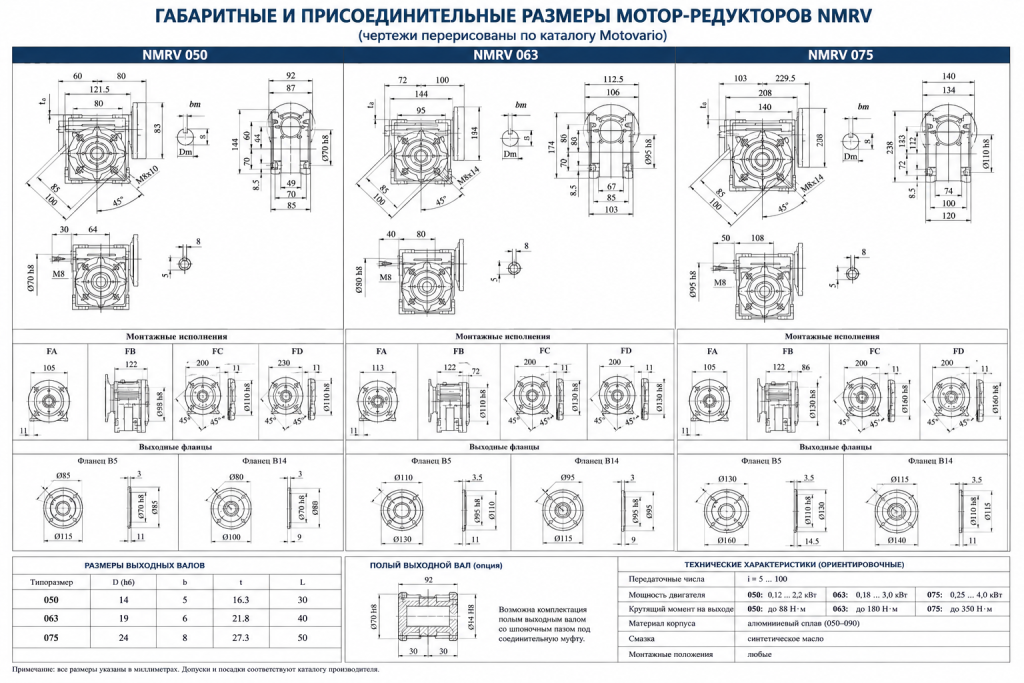

Диаметр выходного вала — один из главных параметров при замене редуктора. Если вал не совпадает с посадочным местом механизма, потребуется переделка муфты, звёздочки, шкива или другого присоединительного элемента.
Наиболее распространённые диаметры выходных валов:
| Типоразмер | Диаметр выходного вала |
|---|---|
| NMRV 030 | 9 мм |
| NMRV 040 | 11 мм |
| NMRV 050 | 14 мм |
| NMRV 063 | 19 мм |
| NMRV 075 | 24 мм |
| NMRV 090 | 24 мм |
| NMRV 110 | 28 мм |
| NMRV 130 | 30 мм |
| NMRV 150 | 35 мм |
Эти размеры часто используют для первичного определения типоразмера, если шильдик отсутствует или не читается. Однако при окончательном подборе важно также проверить длину вала, шпоночный паз, фланец, крепёжные отверстия и положение редуктора относительно оборудования.
Одна из причин популярности мотор-редукторов NMRV — большое количество вариантов установки. Один и тот же типоразмер может поставляться в разных исполнениях, что позволяет подобрать редуктор под существующую конструкцию оборудования.
Основные монтажные варианты:
Для конвейеров часто используют исполнение с полым валом и реактивной тягой. Такой вариант позволяет установить редуктор непосредственно на вал механизма без дополнительной муфты. Фланцевые исполнения удобны для оборудования с компактной компоновкой, а редукторы на лапах проще устанавливать на раму или плиту.
Перед заказом желательно сверить не только тип крепления, но и положение двигателя, направление выходного вала, расположение фланца и доступность места для обслуживания.
Корпус редуктора влияет на массу, прочность, теплоотвод и устойчивость к нагрузкам. В серии NMRV малые и средние типоразмеры чаще выполняются в алюминиевом корпусе, крупные — в чугунном.
| Материал корпуса | Типоразмеры | Особенности |
|---|---|---|
| Алюминий | NMRV 030, 040, 050, 063, 075, 090 | меньший вес, устойчивость к коррозии, хороший теплоотвод |
| Чугун | NMRV 110, 130, 150 | высокая прочность, жёсткость, работа под большими нагрузками |
Алюминиевые корпуса удобны для большинства лёгких и средних приводов. Они легче, проще в монтаже и хорошо подходят для упаковочного оборудования, небольших конвейеров и производственных линий. Чугунные корпуса применяются там, где важна механическая жёсткость, устойчивость к вибрациям и повышенная нагрузочная способность.
Аналог NMRV подбирается по рабочим параметрам и посадочным размерам. Главная задача — сохранить характеристики привода и установить новый редуктор без переделки оборудования. Если нужно купить мотор редуктор NMRV на замену установленному приводу, особенно важно сверить типоразмер, вал, фланец и передаточное число.
Для подбора обычно достаточно фотографии шильдика и общего вида мотор-редуктора. Если шильдик отсутствует, параметры можно определить по конструкции: типу корпуса, диаметру выходного вала, способу крепления, габаритам и данным электродвигателя.
При замене важно проверить:
Если старый привод работал с перегрузкой, шумел, грелся или часто выходил из строя, не стоит подбирать замену только “один в один”. В таком случае лучше проверить фактическую нагрузку и при необходимости выбрать редуктор большего типоразмера или с другим передаточным числом.
Замена мотор-редуктора NMRV чаще всего требуется при износе червячной пары, повреждении корпуса, выходе из строя электродвигателя или невозможности найти запасные части к старому приводу. Также редуктор меняют при модернизации оборудования: например, когда нужно изменить скорость конвейера, увеличить тяговое усилие или установить двигатель другой мощности.
Распространённые признаки, что редуктор требует проверки или замены:
Если оборудование стало работать с большей нагрузкой, чем раньше, старый типоразмер может оказаться недостаточным. В этом случае лучше подбирать новый мотор-редуктор по требуемому крутящему моменту и режиму эксплуатации, а не только по старой маркировке.
Мотор-редукторы NMRV применяются там, где нужен компактный привод с понижением оборотов и увеличением момента. Червячная передача позволяет получить большое передаточное число в небольшом корпусе, поэтому такие редукторы удобны для оборудования с ограниченным монтажным пространством.
Типичные области применения:
Для интенсивных режимов работы важно учитывать нагрев и КПД червячной передачи. При длительной нагрузке редуктор должен иметь запас по моменту и подходящий режим смазки.
Если вам нужно купить мотор редуктор NMRV или подобрать аналог установленного привода, лучше заранее определить основные параметры: типоразмер, мощность двигателя, передаточное число, выходные обороты, диаметр вала и способ монтажа.
Компания «Редукторы 74» подбирает червячные мотор-редукторы NMRV для замены импортного оборудования, ремонта производственных линий и комплектации новых проектов. Мы поможем выбрать редуктор по мощности, моменту, передаточному числу и присоединительным размерам, чтобы новый привод подошёл к оборудованию без лишних переделок.
