Купить двухступенчатый редуктор - подбор, поставка

Если вы планируете купить двухступенчатый редуктор для промышленного оборудования, начинать стоит не с названия модели, а с условий работы и схемы установки. Двухступенчатая передача позволяет получить более высокое передаточное число, точнее подобрать крутящий момент и распределить нагрузку между двумя ступенями. Поэтому такие редукторы применяют на конвейерах, транспортерах, смесителях, подъемных механизмах и другом оборудовании, где важны ресурс, стабильность и предсказуемая работа привода.

Если вы уже знаете, какой тип редуктора вам подходит, перейдите сразу к нужному разделу:

• Соосные цилиндрические редукторы — классический вариант для высоких нагрузок и длительной работы.
• Плоские цилиндрические редукторы — если важна компактная установка и ограничено место.
• Коническо-цилиндрические редукторы — когда нужны высокий момент и эффективная передача.
• Червячные редукторы — для компактных решений и плавной работы.

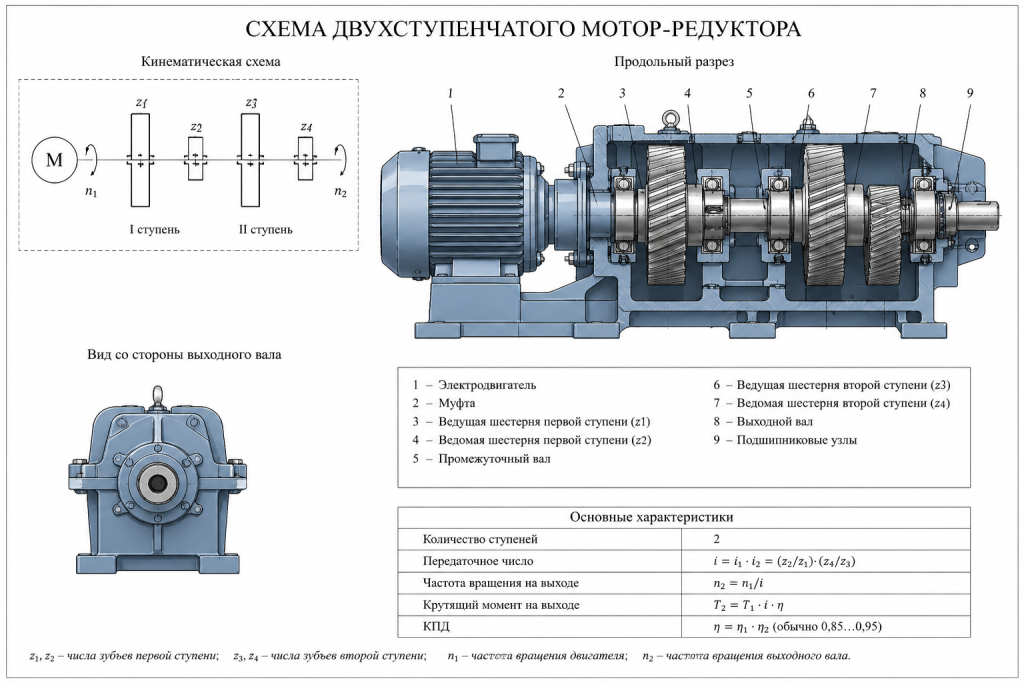

Схема двухступенчатого мотор-редуктора

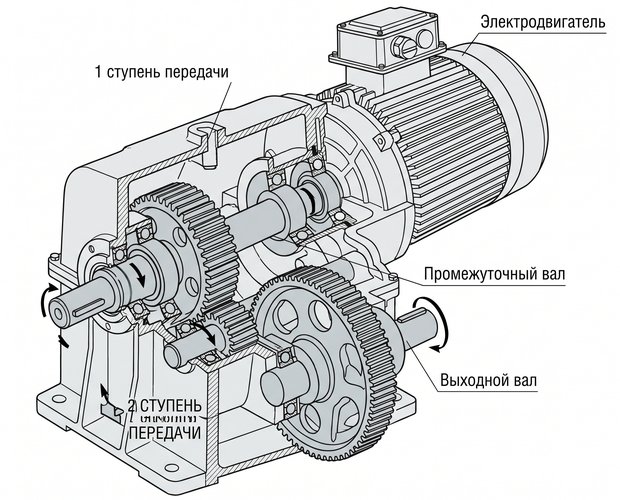

Конструкция двухступенчатого редуктора

Двухступенчатый редуктор состоит из двух последовательно работающих ступеней, которые снижают скорость вращения и увеличивают момент на выходе. Входное вращение поступает от двигателя на первую ступень, затем передается на промежуточный вал и далее на вторую ступень. После этого уже сформированный выходной момент подается на рабочий механизм.

Такая схема дает несколько практических преимуществ:

• более широкий диапазон передаточных чисел;
• лучшее распределение нагрузки между элементами;
• возможность использовать редуктор в задачах, где одной ступени уже недостаточно;
• более гибкий выбор под конкретное оборудование.

Для промышленного применения это особенно важно, потому что редуктор должен не только передавать усилие, но и работать стабильно при длительной нагрузке.

Схема передачи нагрузки

Если упростить работу узла, цепочка выглядит так:

Двигатель -> первая ступень -> промежуточный вал -> вторая ступень -> выходной вал

На практике это означает следующее:

• на входе редуктор получает высокие обороты;
• первая ступень снижает скорость и частично увеличивает момент;
• вторая ступень доводит передачу до нужного рабочего уровня;
• на выходе получается более низкая скорость вращения и более высокий крутящий момент.

Именно поэтому двухступенчатая схема часто оказывается удобнее, чем более простая одноступенчатая передача, если оборудование требует серьезного запаса по моменту.

Что дает количество ступеней

Одноступенчатый и двухступенчатый редуктор

Одноступенчатый редуктор обычно выбирают там, где достаточно умеренного понижения скорости и компактной схемы. Двухступенчатый редуктор нужен тогда, когда требуется большее передаточное число и более уверенная работа под нагрузкой.

Ключевые различия можно свести к следующему:

• одноступенчатый вариант проще по конструкции;
• двухступенчатый дает большее снижение скорости;
• двухступенчатая схема лучше подходит для тяжелых или продолжительных режимов;
• при одинаковой задаче двухступенчатый редуктор часто дает больше запаса по моменту.

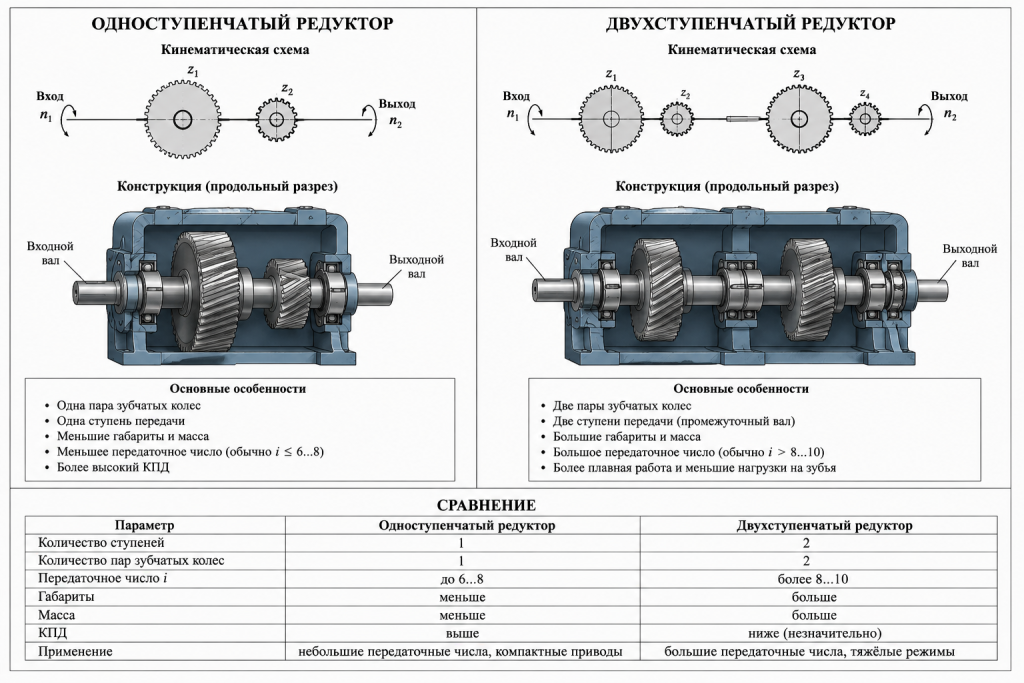

Одноступенчатый и двухступенчатый редуктор

Если задача состоит в том, чтобы купить двухступенчатый редуктор под конкретное оборудование, обычно ориентируются не только на мощность двигателя, но и на режим работы, частоту пусков, тип нагрузки и монтажное исполнение.

Компоновка валов и место установки

Для выбора часто важнее не только тип передачи, но и то, как расположены валы и сколько места есть в зоне монтажа. Именно компоновка помогает понять, подойдет ли редуктор к уже существующему оборудованию.

Сравнение компоновок редукторов

Ориентиры здесь простые:

• соосная компоновка подходит для линейной установки и удобна при прямом подключении;
• плоская компоновка полезна, когда нужно сэкономить место по глубине;
• цилиндро-коническое исполнение удобно, если требуется передача на 90 градусов;
• червячное исполнение часто рассматривают как компактную альтернативу при угловой компоновке валов.

Такой блок особенно полезен в блоге, потому что он помогает быстро сузить выбор и перейти на нужную страницу типа редуктора.

Параметры перед покупкой

Перед тем как купить двухступенчатый редуктор, стоит проверить несколько характеристик. Ошибка на этом этапе приводит к перегреву, лишнему шуму, ускоренному износу или недостаточному моменту на выходе.

Обратите внимание на:

• требуемый крутящий момент;
• выходную скорость вращения;
• передаточное число;
• режим работы и продолжительность нагрузки;
• частоту пусков и остановок;
• тип входного и выходного вала;
• монтажное исполнение;
• условия среды, включая запыленность, влажность и температуру.

Если редуктор подбирается для уже работающей линии, дополнительно стоит сверить габариты, посадочные размеры и схему присоединения к двигателю.

Типовые ошибки при выборе

Даже подходящий по мощности редуктор может работать нестабильно, если не учесть важные детали. Чаще всего ошибки связаны с тем, что ориентируются только на один параметр и игнорируют остальные.

На практике это выглядит так:

• выбирают модель только по мощности двигателя;
• не учитывают реальную нагрузку на выходе;
• игнорируют режим работы и количество включений;
• не проверяют монтажное исполнение;
• не сверяют размеры и способ подключения;
• берут редуктор без запаса по моменту.

Если нужна надежная работа в длительном цикле, лучше сразу смотреть на весь набор параметров, а не на один-единственный показатель.

Выбор под задачу

Двухступенчатый редуктор удобен тогда, когда нужно сочетание высокого передаточного числа, стабильной работы и нормального ресурса. В зависимости от компоновки и требований к установке можно выбрать соосное, плоское, цилиндро-коническое или червячное исполнение. Для каждого варианта у нас есть отдельная страница с таблицей подбора, поэтому искать решение можно сразу по типу оборудования и условиям работы.

Если вы хотите купить двухступенчатый редуктор под конкретную задачу, начните с параметров нагрузки и компоновки, а затем переходите к подходящему типу исполнения.

Нужен подбор? Оставить заявку на подбор редуктора
