Нужен червячный мотор-редуктор для замены старого привода или установки на новое оборудование? Чтобы Купить червячный редуктор без ошибки, важно заранее определить выходную скорость, крутящий момент, передаточное число, монтажное исполнение и тип выходного вала. Эти параметры напрямую влияют на ресурс редуктора, нагрев и стабильность работы механизма.
Мы рекомендуем подбирать червячный редуктор не только по мощности двигателя, а по полной нагрузке привода. Ниже — основные технические параметры, которые стоит проверить перед заказом.
Смотреть червячные мотор-редукторы

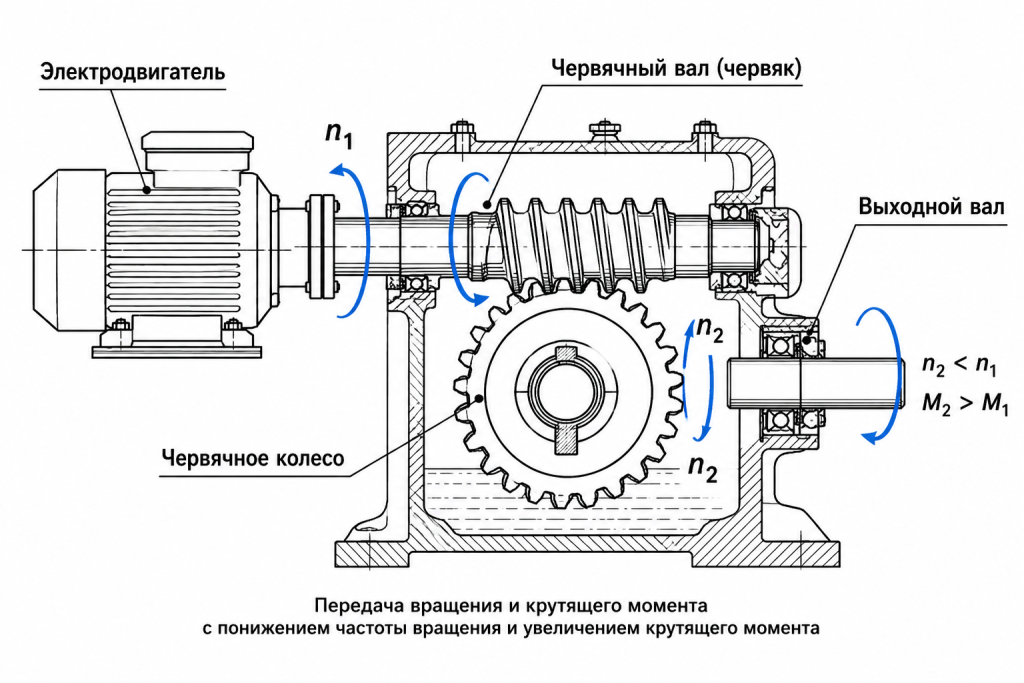

Червячный мотор-редуктор состоит из нескольких основных узлов:

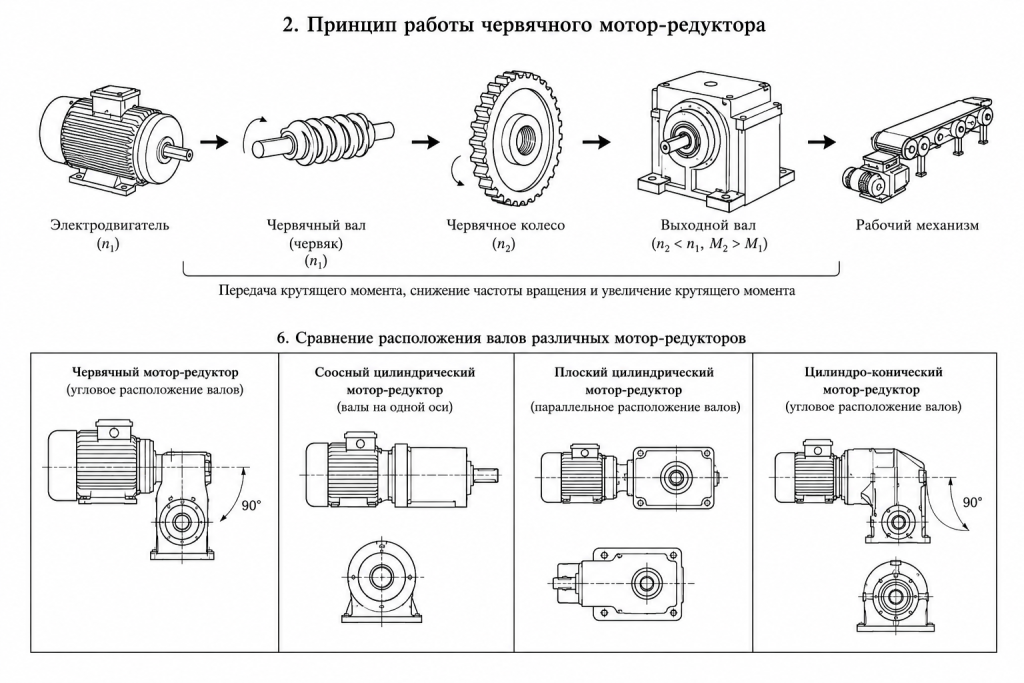

Схема передачи момента:
Электродвигатель → червячная передача → выходной вал → рабочий механизм

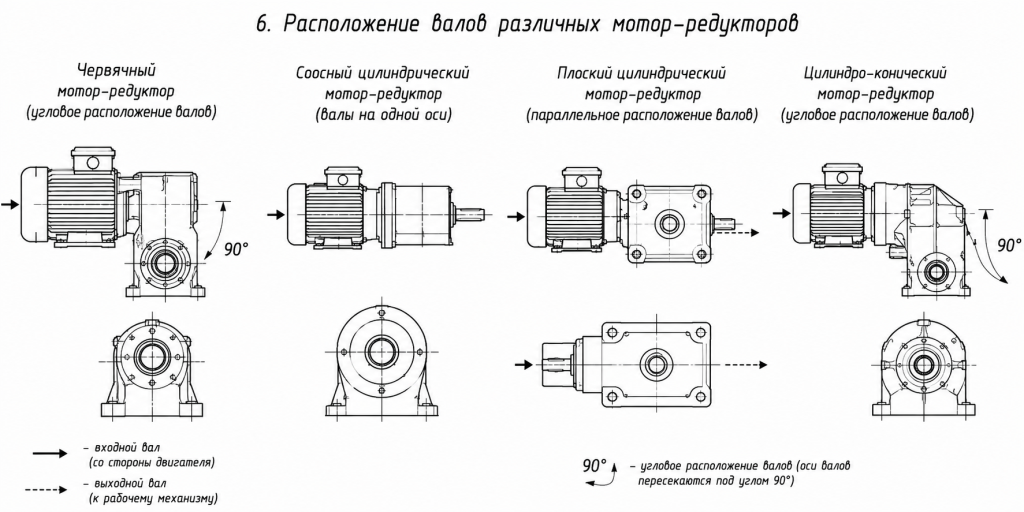

У червячного редуктора входной и выходной валы расположены под углом. Это удобно, когда привод нужно разместить компактно и одновременно изменить направление передачи вращения.
Червячный мотор-редуктор выбирают в тех случаях, когда для привода важны:
Такое исполнение обычно подходит для механизмов со средними нагрузками, где не требуется максимальный КПД цилиндрических передач и нет постоянной работы на предельном моменте.
Типовые варианты оборудования:
Перед тем как купить червячный редуктор, стоит сравнить его с цилиндрическими и коническо-цилиндрическими исполнениями. В одних задачах червячная передача будет оптимальной за счёт компактности и угловой компоновки, в других лучше подойдут редукторы с более высоким КПД и большей нагрузочной способностью.
| Параметр | Червячный | Соосный цилиндрический | Плоский цилиндрический | Цилиндро-конический |
|---|---|---|---|---|
| Компоновка | Угловая | Соосная | Плоская | Угловая |
| Размеры | Компактные | Средние | Компактные по высоте | Более массивные |
| КПД | Средний | Высокий | Высокий | Высокий |
| Уровень шума | Низкий | Низкий | Низкий | Средний |
| Работа с большими нагрузками | Ограниченно | Хорошо | Хорошо | Отлично |
| Оптимальная задача | Средние нагрузки | Универсальные системы | Ограниченное пространство | Тяжёлые условия |
Если требуется компактное решение с угловой передачей, чаще используют червячный мотор-редуктор. Если привод работает долго, с высокой нагрузкой, частыми пусками или реверсом, стоит рассмотреть цилиндрические или коническо-цилиндрические варианты.
Подбор червячного мотор-редуктора начинается с параметров механизма: нагрузки, требуемой скорости, режима работы и способа монтажа. Если нужно купить червячный редуктор под конкретное оборудование, сначала определяют не модель, а рабочие характеристики привода.
Мощность показывает, сможет ли двигатель стабильно работать под нагрузкой. Но выбирать редуктор только по мощности неправильно: два мотор-редуктора с одинаковым двигателем могут иметь разный выходной момент из-за различного передаточного числа.
Передаточное число влияет на скорость выходного вала. Чем выше передаточное число, тем ниже выходная скорость и выше момент — с учётом КПД редуктора.
| Входная скорость двигателя | Передаточное число | Примерная выходная скорость |
|---|---|---|
| 1400 об/мин | i = 10 | около 140 об/мин |
| 1400 об/мин | i = 30 | около 47 об/мин |
| 1400 об/мин | i = 60 | около 23 об/мин |
| 1400 об/мин | i = 100 | около 14 об/мин |
Формула расчёта выходной скорости:
n₂ = n₁ / i
где:
Крутящий момент — один из основных параметров при выборе. Он показывает, сможет ли привод провернуть механизм под рабочей нагрузкой.
При расчёте учитывают:
Если момент выбран без запаса, редуктор может работать на пределе, перегреваться и быстрее изнашиваться.
Для червячного мотор-редуктора важно учитывать продолжительность и характер нагрузки.
Проверяют:
Червячные передачи чувствительнее к нагреву, чем цилиндрические. Поэтому для длительной работы под высокой нагрузкой нужен корректный запас по мощности, моменту и сервисному коэффициенту.
Монтаж выбирают под конструкцию оборудования. Основные варианты:
Перед заказом важно проверить не только тип крепления, но и габариты, межосевые расстояния, диаметр вала и положение клеммной коробки двигателя.
Выбор выходного исполнения влияет на способ соединения с механизмом.
Полый вал удобен, когда редуктор устанавливается непосредственно на вал оборудования. Такое решение позволяет сделать привод компактнее и уменьшить количество дополнительных соединительных элементов.
Преимущества полого вала:
Сплошной выходной вал применяют, когда момент передаётся через муфту, звёздочку, шкив или другой соединительный элемент.
Преимущества сплошного вала:
Если оборудование уже имеет посадочное место под конкретный тип вала, лучше подбирать мотор-редуктор под существующие размеры, а не переделывать узел крепления.
Червячные мотор-редукторы выбирают за следующие особенности:
При этом нужно учитывать и технические ограничения:
Если привод работает в тяжёлых условиях, с частыми пусками, реверсом или ударной нагрузкой, лучше закладывать запас по моменту и сервисному коэффициенту.
Главная ошибка — подбирать редуктор только по мощности двигателя. Мощность важна, но она не показывает всей картины.
Перед тем как купить червячный редуктор, нужно проверить:
Ещё одна частая ошибка — выбор редуктора без запаса. Если механизм периодически запускается под нагрузкой, работает с переменным сопротивлением или эксплуатируется в пыльной среде, стандартного расчёта может быть недостаточно.
Правильно подобранный червячный мотор-редуктор обеспечивает стабильную работу оборудования и увеличивает ресурс привода. При выборе важно учитывать не только характеристики двигателя, но и требования конкретного механизма: момент, скорость, режим нагрузки, способ установки и условия эксплуатации.
Если задача — купить червячный редуктор без ошибки в параметрах, лучше подбирать модель по техническим данным оборудования, а не только по мощности двигателя или внешнему сходству со старым редуктором.
Наши специалисты помогут определить подходящую мощность, передаточное число, крутящий момент, тип вала и монтажное исполнение с учётом режима работы оборудования.
