Коническо-цилиндрический двухступенчатый редуктор применяют в приводах, где требуется одновременно изменить направление передачи вращения и получить повышенный крутящий момент на выходном валу. В отличие от соосных цилиндрических редукторов, такая схема позволяет разместить двигатель под углом к рабочему механизму, чаще всего под 90°, без использования дополнительных карданных, ременных или цепных передач.
Конструкция сочетает коническую и цилиндрическую ступени. Коническая пара отвечает за угловую передачу момента, а цилиндрическая ступень выполняет основное понижение скорости и увеличение выходного момента. Такое сочетание делает редуктор более эффективным решением для нагруженных промышленных приводов, чем червячная передача, особенно при длительной работе и высоких требованиях к КПД.
Коническо-цилиндрический мотор-редукторы — перейти в каталог.

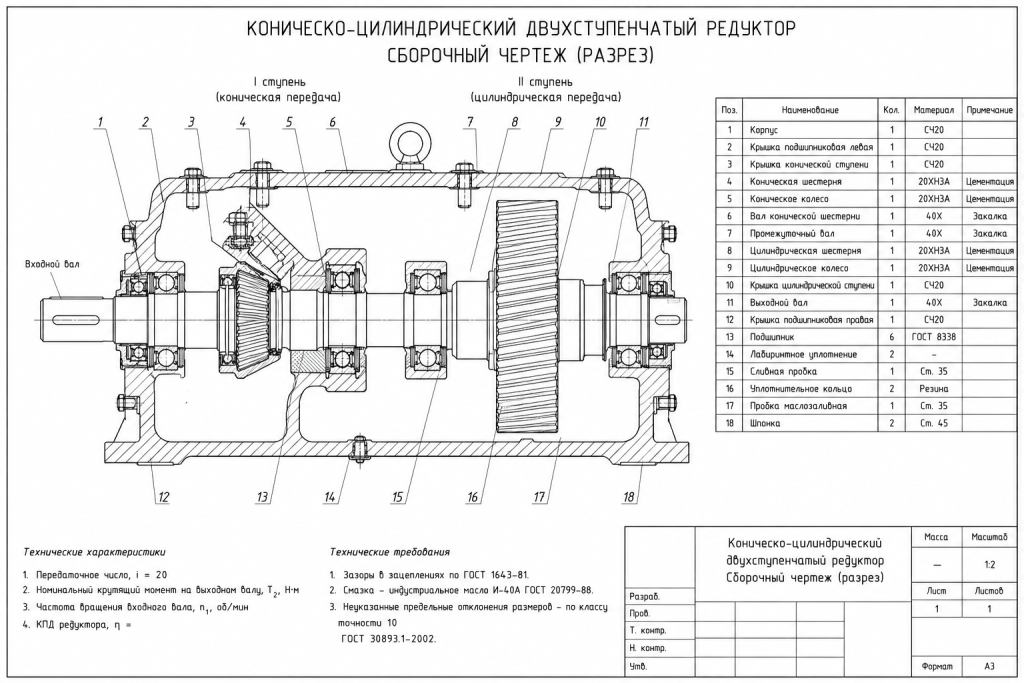

В двухступенчатой схеме первая ступень обычно выполнена в виде конической зубчатой пары. Она принимает вращение от входного вала и передаёт его на промежуточный вал с изменением направления оси вращения. Вторая ступень — цилиндрическая, чаще с косозубыми колёсами, поскольку такое зацепление обеспечивает более плавную передачу нагрузки, меньший уровень шума и повышенную несущую способность по сравнению с прямозубым исполнением.
Передаточное число редуктора формируется как произведение передаточных чисел конической и цилиндрической ступени. На практике основная часть редукции часто приходится на цилиндрическую ступень, так как она лучше воспринимает высокие нагрузки и позволяет рационально распределить габариты зубчатых колёс. Коническая ступень при этом работает не только как элемент изменения направления вращения, но и как часть общей кинематической схемы.
Корпус редуктора выполняет не только несущую функцию, но и влияет на точность взаимного расположения валов. Для конической пары это особенно важно, поскольку смещение осей или нарушение пятна контакта приводит к повышенному износу, шуму и локальным перегрузкам зубьев. Поэтому при эксплуатации таких редукторов критичны жёсткость корпуса, качество посадочных мест под подшипники и правильная регулировка зацепления.
В процессе работы входной момент сначала воспринимает коническая передача. На этом участке возникают не только радиальные, но и значительные осевые нагрузки, которые передаются на подшипниковые узлы. Поэтому быстроходная ступень требует точного расчёта подшипников и правильной фиксации валов. При высоких оборотах также возрастает значение качества обработки зубьев, балансировки вращающихся элементов и стабильности смазочной плёнки.
После конической пары момент поступает на цилиндрическую ступень. Здесь происходит дальнейшее снижение частоты вращения и рост крутящего момента на выходном валу. Тихоходная ступень работает при более высоких нагрузках, поэтому для неё важны модуль зубьев, ширина венца, материал зубчатых колёс, термообработка и допустимые контактные напряжения.
Для промышленных редукторов такого типа обычно применяют цементированные или улучшенные стали, а рабочие поверхности зубьев подвергают термообработке для повышения износостойкости. При тяжёлых режимах работы важен не только номинальный момент, но и допускаемый пиковый момент, возникающий при пуске, заклинивании рабочего органа, ударной нагрузке или резком изменении скорости.
Коническо-цилиндрический двухступенчатый редуктор имеет высокий КПД по сравнению с червячными передачами. Потери мощности в нём определяются качеством зубчатого зацепления, типом подшипников, вязкостью масла, частотой вращения и температурой эксплуатации. При правильно подобранной смазке и нормальном режиме работы суммарный КПД двухступенчатой схемы остаётся достаточно высоким для использования в непрерывных промышленных приводах.
Тепловой режим имеет большое значение при длительной эксплуатации. Даже если редуктор подходит по номинальному крутящему моменту, он может быть недостаточен по тепловой мощности при непрерывной работе, высокой температуре окружающей среды или ограниченной вентиляции. Поэтому при подборе учитывают не только механическую прочность, но и способность корпуса отводить тепло от зубчатых передач и подшипников.
Для тяжёлых приводов важна проверка по сервис-фактору. Редуктор, работающий в конвейере с равномерной нагрузкой, и редуктор в дробилке или смесителе при одинаковой мощности двигателя будут испытывать разные динамические нагрузки. Именно поэтому выбор только по мощности двигателя часто приводит к ошибке: фактический момент, режим пуска и характер нагрузки оказываются важнее паспортного значения кВт.
Коническо-цилиндрический редуктор выбирают тогда, когда требуется угловая компоновка и высокий КПД. Если оси двигателя и механизма должны находиться на одной линии, технически проще использовать соосный цилиндрический редуктор. Он имеет меньше сложностей с регулировкой зацепления и хорошо подходит для прямолинейных приводов.
Плоский цилиндрический редуктор рационален при ограниченном монтажном пространстве, особенно в приводах конвейеров и транспортёров, где двигатель удобно разместить вдоль рамы оборудования. Такое исполнение сохраняет преимущества цилиндрической передачи, но отличается компоновкой валов и способом установки.
Червячный редуктор применяют при необходимости компактной угловой передачи и плавной работы, но при высоких нагрузках и длительной эксплуатации он уступает коническо-цилиндрическому по КПД и тепловой устойчивости. В червячной передаче больше скольжения, выше нагрев и сильнее зависимость ресурса от качества смазки. Поэтому для энергоёмких промышленных приводов коническо-цилиндрическая схема обычно предпочтительнее.
| Тип редуктора | Техническая особенность | Когда рационален |
|---|---|---|
| Коническо-цилиндрический | Угловая передача, высокий КПД, высокий момент | Нагруженные приводы с поворотом оси вращения |
| Соосный цилиндрический | Входной и выходной валы на одной оси | Прямолинейные приводы без изменения направления |
| Плоский цилиндрический | Компактная боковая компоновка | Конвейеры, транспортёры, ограниченное пространство |
| Червячный | Компактность, плавность, но ниже КПД | Лёгкие и средние приводы с умеренной нагрузкой |
Главные параметры подбора — передаваемая мощность, общее передаточное число, расчётный выходной момент, частота вращения входного и выходного валов, коэффициент сервиса и монтажное исполнение. Для двухступенчатого коническо-цилиндрического редуктора также важно учитывать направление вращения, положение валов, тип выходного вала и допустимые радиальные и осевые нагрузки на выходном конце.
Расчётный выходной момент определяют не только по мощности двигателя, но и по фактической скорости выходного вала. Чем ниже обороты после редуктора, тем выше момент при той же мощности. При этом обязательно учитывают КПД передачи, поскольку часть энергии теряется на трение в зубчатых зацеплениях, подшипниках и уплотнениях.
Передаточное число выбирают исходя из требуемой скорости рабочего органа. Ошибка в этом параметре приводит либо к недостаточному моменту, либо к превышению допустимой скорости механизма. Для приводов с частотным регулированием дополнительно проверяют работу редуктора на пониженных оборотах, так как при малой скорости ухудшается охлаждение двигателя, а характер нагрузки на редуктор может изменяться.
Монтажное положение влияет на уровень масла, способ смазки подшипников и зубчатых пар. Один и тот же редуктор в разных положениях может требовать разного объёма масла. При неправильном уровне смазки повышается риск перегрева, вспенивания масла, масляного голодания подшипников или повышенных потерь на перемешивание.
В промышленной эксплуатации наиболее критичны состояние смазки, температура корпуса, вибрация и уровень шума. Повышенный шум в конической ступени часто указывает на нарушение пятна контакта, износ зубьев или проблемы с подшипниками. Рост температуры может быть связан с перегрузкой, неверно выбранной вязкостью масла, избыточным уровнем смазки или недостаточным теплоотводом.
При работе с ударными нагрузками следует закладывать запас по моменту и проверять допустимую кратковременную перегрузку. Это особенно важно для приводов смесителей, дробилок, шнеков, подъёмных и транспортных механизмов. В таких условиях редуктор должен выдерживать не только номинальный режим, но и переходные процессы при пуске, остановке и изменении нагрузки.
Если редуктор подбирается на замену, кроме мощности и передаточного числа необходимо сверять присоединительные размеры, высоту оси, диаметр и исполнение выходного вала, расположение лап или фланца, направление входного вала и допустимые нагрузки от муфты, шкива или звёздочки. Несовпадение по компоновке может потребовать доработки рамы, изменения положения двигателя или замены соединительных элементов.
Правильный подбор начинается с параметров рабочего механизма: требуемого момента, скорости, режима работы и характера нагрузки. Мощность двигателя сама по себе не даёт полной картины, поскольку редуктор может быть механически достаточным, но не подходить по тепловому режиму, монтажу или допустимым нагрузкам на вал.
Для тяжёлых промышленных приводов желательно учитывать запас по сервис-фактору, пусковые моменты, количество включений в час, продолжительность работы, температуру окружающей среды и возможность ударных нагрузок. При таком подходе коническо-цилиндрический двухступенчатый редуктор работает в расчётном режиме, сохраняет ресурс зубчатых передач и обеспечивает стабильную передачу момента без перегрева и преждевременного износа.
