Двухступенчатый цилиндрический редуктор применяют в приводах, где требуется получить заметное снижение частоты вращения и увеличить крутящий момент без перехода на менее эффективные типы передач. По сравнению с одноступенчатым исполнением он позволяет получить более широкую область передаточных чисел при сохранении высокого КПД, устойчивой работы под нагрузкой и приемлемых габаритов для промышленного монтажа.

Такое исполнение выбирают для приводов, работающих в продолжительном режиме, особенно если оборудование запускается с нагрузкой, испытывает переменные усилия или требует устойчивой передачи момента на низких оборотах. Для конвейерных линий, технологических машин, смесительных установок и транспортных механизмов двухступенчатая схема часто оказывается более рациональной, чем одноступенчатая, поскольку обеспечивает нужный выходной момент без чрезмерного увеличения размеров зубчатых колес.

Конструктивная схема

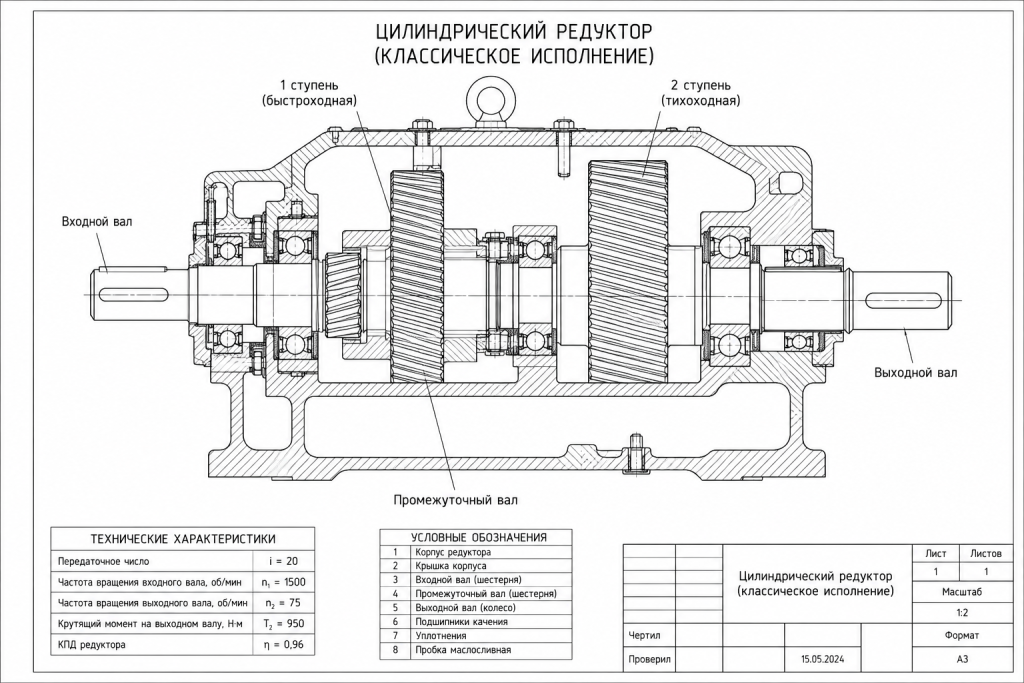

Двухступенчатый цилиндрический редуктор построен на последовательной работе двух зубчатых зацеплений. Входной вал передает вращение на быстроходную ступень, далее момент проходит через промежуточный вал и вторую, тихоходную ступень, после чего поступает на выходной вал. За счет такого распределения передаточного отношения между двумя парами шестерен удается снизить нагрузку на каждую ступень и повысить общий ресурс привода.

С точки зрения механики это важное преимущество: при одном и том же общем передаточном числе в двухступенчатой схеме можно использовать более компактные зубчатые колеса, чем в одноступенчатом редукторе, где требуемое снижение оборотов часто приводит к неудачной компоновке или к росту нагрузок на зубья и подшипники. Именно поэтому двухступенчатое исполнение широко применяют там, где важны не только параметры на выходе, но и долговечность узла при длительной работе

.

Как работает передача момента

Передаточное число двухступенчатого редуктора определяется как произведение передаточных чисел обеих ступеней. Это позволяет точнее подбирать нужную частоту вращения выходного вала под конкретный механизм. На практике это означает, что редуктор можно настроить под требуемую скорость привода более гибко, чем в одноступенчатой схеме, где диапазон передаточных чисел заметно уже.

При этом крутящий момент на выходе возрастает пропорционально общему передаточному числу, за вычетом механических потерь. У цилиндрических передач КПД остается высоким, поэтому двухступенчатые модели хорошо подходят для приводов, где важна энергоэффективность и стабильная работа при продолжительной нагрузке. Это особенно заметно в системах, где редуктор работает почти без остановок, а тепловая нагрузка становится одним из определяющих факторов ресурса.

Виды цилиндрических редукторов

В промышленности цилиндрические редукторы часто рассматривают не только по количеству ступеней, но и по компоновке. На практике чаще всего сравнивают соосные, плоские и коническо-цилиндрические исполнения, поскольку именно эти варианты закрывают большинство задач по монтажу, нагрузке и расположению валов.

Соосный цилиндрический редуктор применяют там, где входной и выходной валы расположены на одной оси. Такое исполнение удобно для прямолинейных приводов, где важно сохранить компактность и упростить компоновку оборудования. Соосные редукторы часто выбирают для механизмов с равномерной нагрузкой, когда не требуется угловая передача вращения, но нужен высокий КПД и стабильная работа под нагрузкой.

Плоский цилиндрический редуктор используют в случаях, когда монтажное пространство ограничено по высоте или требуется компактная боковая компоновка привода. За счет плоской схемы такие редукторы удобно устанавливать на транспортерах, конвейерах и других машинах, где привод должен быть смещен относительно рабочей оси. Это практичное решение для тяжелых промышленных механизмов, особенно если важны доступность монтажа и удобство обслуживания.

Коническо-цилиндрический редуктор выбирают тогда, когда нужно передать вращение под углом, обычно на 90 градусов, и при этом сохранить высокий крутящий момент и ресурс. Такая схема особенно востребована в приводах, где электродвигатель и рабочий орган расположены в разных плоскостях. Коническая ступень принимает нагрузку от двигателя, а цилиндрическая обеспечивает нужное понижение оборотов и повышение момента на выходе.

Краткое сравнение типов

Как это связано с выбором

Если задача сводится только к снижению оборотов на прямой оси, чаще рассматривают соосный или двухступенчатый цилиндрический редуктор. Если нужно компактное боковое размещение привода, удобнее плоское исполнение. Если требуется передача мощности под углом, выбирают коническо-цилиндрическую схему.

Для подбора важно смотреть не только на тип редуктора, но и на передаточное число, крутящий момент, способ монтажа, тип выходного вала и режим работы. Именно эти параметры определяют, подойдет ли редуктор для конкретного оборудования.

Почему двухступенчатое исполнение выбирают чаще, чем одноступенчатое

Одноступенчатый цилиндрический редуктор удобен там, где нужно сравнительно небольшое снижение оборотов и не требуется высокий выходной момент. Он проще по конструкции, обычно компактнее и может быть предпочтителен в менее нагруженных приводах. Но как только требуется большее передаточное отношение, одноступенчатая схема начинает упираться в ограничения по размерам зубчатых колес, нагрузке на зубья и допустимому ресурсу.

Двухступенчатый редуктор лучше решает эти задачи. За счет двух последовательных передач снижается удельная нагрузка на каждую ступень, улучшается распределение усилий и появляется больший запас по моменту. Это особенно важно для механизмов с инерционной нагрузкой, частыми пусками и остановками, а также для тех приводов, где запуск происходит не вхолостую, а под нагрузкой. В таких условиях запас прочности и термической устойчивости важнее, чем минимальные габариты.

Если сравнивать оба исполнения по инженерной логике, одноступенчатый редуктор выбирают для умеренных режимов и ограниченного диапазона передаточных чисел, а двухступенчатый — когда нужен более высокий момент, больший диапазон скоростей и лучшая адаптация к промышленной эксплуатации.

Где двухступенчатый редуктор работает лучше всего

На практике двухступенчатые цилиндрические редукторы особенно хорошо проявляют себя в конвейерных приводах, где нагрузка на вал может меняться в зависимости от заполнения линии, трения и массы перемещаемого материала. Они также востребованы в смесителях, шнеках, дробильных и перерабатывающих машинах, в технологических линиях с непрерывным циклом, а также в приводах тяжелого оборудования, где важно получить большой крутящий момент на сравнительно низкой скорости.

В таких узлах редуктор должен не просто передавать мощность, а делать это стабильно при изменении нагрузки, температуры и режима запуска. Двухступенчатая схема здесь предпочтительнее, потому что позволяет сохранить высокий КПД и ресурс, при этом обеспечивая более гибкий подбор по передаточному числу. Если привод работает в несколько смен или в непрерывном режиме, запас по моменту и качественная тепловая работа становятся критичными, и именно двухступенчатое исполнение обычно дает нужный результат.

Сравнение с одноступенчатым цилиндрическим редуктором

Главный практический вывод здесь простой: если нужен редуктор для обычного привода с умеренным снижением оборотов, одноступенчатого исполнения часто достаточно. Если же задача связана с тяжелой механикой, длительным циклом и необходимостью получить большой момент, двухступенчатая схема обычно более оправдана.

Что важно при подборе

Подбор двухступенчатого цилиндрического редуктора нельзя сводить только к мощности двигателя. Для корректного выбора нужно учитывать реальный режим работы механизма, так как именно он определяет тепловую и механическую нагрузку. Важны частота вращения двигателя, требуемая скорость выхода, расчетный момент, характер нагрузки, пуски под нагрузкой, возможные перегрузки и продолжительность включения.

Отдельно оценивают коэффициент сервиса, поскольку именно он показывает, насколько редуктор подходит к конкретному режиму эксплуатации. Для конвейеров, смесителей, шнеков и другого технологического оборудования этот параметр часто важнее номинальной мощности. Также необходимо учитывать монтажное исполнение, положение валов, тип выходного вала, способ соединения с двигателем и условия окружающей среды, включая запыленность, влажность и температуру.

Если редуктор подбирается на замену, дополнительно проверяют посадочные размеры, межосевые расстояния, высоту оси, диаметр вала и схему крепления. Даже при совпадении основных параметров несовпадение по компоновке может привести к доработке рамы или невозможности прямой замены.

Техническая логика выбора

С инженерной точки зрения двухступенчатый цилиндрический редуктор выбирают тогда, когда нужно совместить три требования: получить нужный момент, сохранить высокий КПД и не выйти за допустимые габариты привода. Если выполнить только первое требование, но не учесть тепловой режим и ресурс подшипников, редуктор быстро уйдет в перегрев. Если ориентироваться только на компактность, можно получить недостаточный запас по нагрузке. Поэтому грамотный подбор всегда идет от рабочего механизма, а не только от двигателя.

Именно по этой причине двухступенчатые модели чаще всего подбирают не “по названию”, а по параметрам конкретного оборудования. Наиболее надежный подход — ориентироваться на требуемый момент на выходе, передаточное число, режим работы и способ монтажа. Тогда редуктор будет не просто соответствовать приводу формально, а действительно работать в расчетном режиме без лишней нагрузки.
