Редуктор NMRV 040 — один из наиболее распространённых компактных червячных редукторов, применяемых в промышленном оборудовании, транспортёрах, станках и автоматизированных линиях. Благодаря небольшим габаритам, универсальному монтажу и широкому диапазону передаточных чисел этот редуктор используется в самых разных приводных системах.
Конструкция серии NMRV основана на червячной передаче, которая позволяет значительно снизить скорость вращения и одновременно увеличить крутящий момент на выходном валу. Модель 040 относится к малым типоразмерам и применяется в приводах небольшой и средней мощности.
Редукторы серии NMRV имеют модульную конструкцию, которая позволяет использовать их как в составе мотор-редуктора, так и как отдельный редуктор с входным валом.
Основные элементы конструкции:
Червяк (ведущий вал)
Стальной вал с закалённой и шлифованной поверхностью.
Червячное колесо
Изготавливается из бронзы и обеспечивает плавную передачу вращения.
Корпус редуктора
Как правило алюминиевый, что обеспечивает небольшой вес и хорошее охлаждение.
Подшипники и уплотнения
Высокоточные подшипники уменьшают вибрацию и увеличивают срок службы механизма.
Выходной вал
Может быть выполнен как полый или сплошной вал.
Такая конструкция обеспечивает компактность, низкий уровень шума и высокую надежность.
Основные параметры редуктора определяются его типоразмером и передаточным числом.
| Параметр | Значение |
|---|---|
| Тип передачи | червячная |
| Типоразмер | 040 |
| Передаточные числа | 5 – 100 |
| Максимальный крутящий момент | до ~45 Нм |
| Мощность двигателя | до ~0.75 кВт |
| Материал корпуса | алюминий |
| Тип монтажа | универсальный |
| КПД | до 90% (зависит от передаточного числа) |
Чем выше передаточное число редуктора, тем ниже скорость выходного вала и выше крутящий момент.
При стандартной скорости двигателя 1400 об/мин выходная скорость будет примерно следующей.
| Передаточное число | Выходная скорость |
|---|---|
| i=7.5 | ~186 об/мин |
| i=10 | ~140 об/мин |
| i=15 | ~93 об/мин |
| i=20 | ~70 об/мин |
| i=30 | ~46 об/мин |
| i=50 | ~28 об/мин |
| i=80 | ~17 об/мин |
| i=100 | ~14 об/мин |
Это позволяет использовать редуктор в оборудовании, где требуется точная настройка скорости вращения.

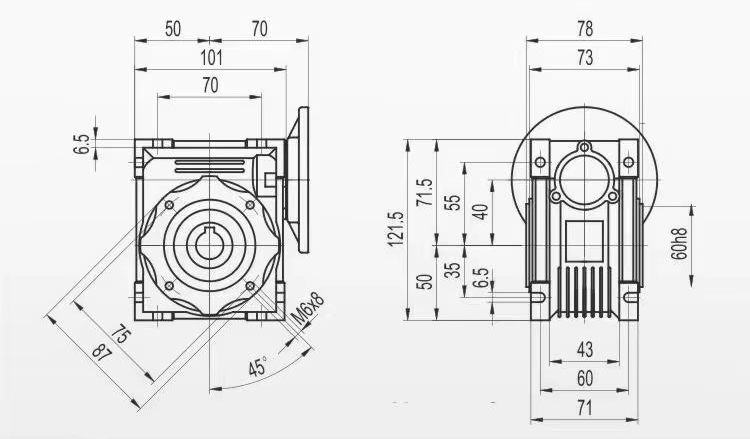

Редукторы NMRV изготавливаются по стандартной схеме монтажа, что упрощает замену и подбор мотор-редуктора.
Типичные параметры для NMRV 040:
| Параметр | Значение |
|---|---|
| Диаметр выходного вала | ~18 мм |
| Полый вал | 18 мм |
| Фланец двигателя | IEC 63 / 71 |
| Тип фланца | B14 |
| Монтаж | универсальный |
Благодаря стандарту IEC редуктор легко соединяется с большинством электродвигателей.
Редукторы NMRV 040 применяются в оборудовании, где требуется компактный привод и плавная работа передачи.
Основные области применения:
Конвейеры и транспортёры
перемещение продукции
подача материалов
Упаковочное оборудование
дозаторы
подающие механизмы
Станки и механизмы
приводы подачи
позиционирование
Пищевая промышленность
миксеры
транспортеры
Компактность и универсальность делают этот редуктор одним из самых популярных в лёгкой промышленности.
Правильная смазка напрямую влияет на срок службы червячной передачи.
Обычно используются индустриальные редукторные масла следующих типов:
| Тип масла | Вязкость |
|---|---|
| минеральное | ISO VG 220 |
| синтетическое | ISO VG 320 |
| полигликолевое | ISO VG 320–460 |
Полигликолевые масла особенно эффективны для червячных передач, так как уменьшают трение между бронзовым колесом и стальным червяком.
Многие редукторы поставляются уже с заводской смазкой, рассчитанной на длительный срок эксплуатации.
Несмотря на простую конструкцию, неправильная эксплуатация может привести к проблемам.
Причины:
перегрузка
недостаток смазки
слишком высокая скорость
Причины:
износ зубчатой пары
повреждение подшипников
неправильный монтаж
Причины:
износ уплотнений
неправильная установка
Регулярный контроль температуры и уровня масла позволяет избежать большинства проблем.
При выборе редуктора необходимо учитывать несколько ключевых параметров.
1. Мощность двигателя
Редуктор должен выдерживать передаваемую мощность.
2. Передаточное число
Определяет скорость выходного вала.
3. Крутящий момент
Главный параметр для работы механизма.
4. Монтажное положение
Редуктор должен соответствовать конструкции оборудования.
Со временем механизмы изнашиваются и требуют замены.
Основные признаки:
сильная вибрация
падение КПД
перегрев корпуса
повреждение зубчатой передачи
В таких случаях необходимо подобрать новый редуктор с соответствующими параметрами.
Редуктор NMRV 040 — компактный и надёжный элемент приводной техники, который широко применяется в промышленном оборудовании. Благодаря червячной передаче он обеспечивает плавное снижение скорости, высокий крутящий момент и тихую работу механизма.
Правильный выбор передаточного числа, качественная смазка и регулярная диагностика позволяют значительно увеличить срок службы редуктора и обеспечить стабильную работу оборудования.
