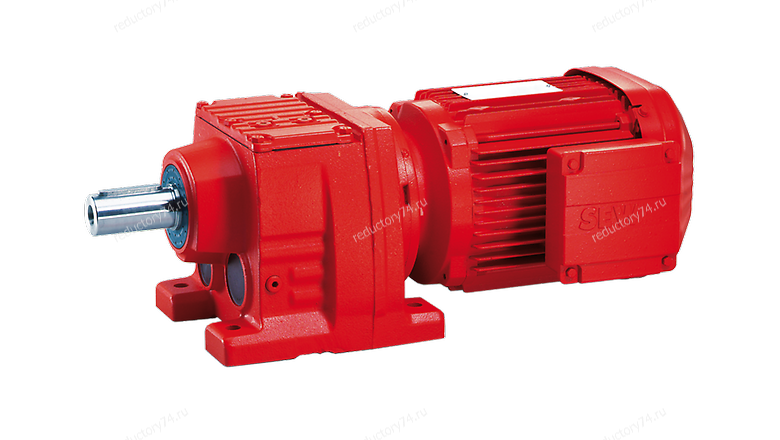

Мотор-редуктор SEW-EURODRIVE R 107

Общее описание

Мотор-редукторы SEW-EURODRIVE R 107 относятся к серии цилиндрических редукторов с параллельными осями и предназначены для работы в составе промышленных приводов средней и повышенной мощности. Данный типоразмер отличается высокой нагрузочной способностью, широким диапазоном передаточных чисел и устойчивостью к значительным радиальным нагрузкам на выходной вал.

Мотор-редукторы SEW-EURODRIVE R 107 могут поставляться как в виде отдельного редуктора, так и в составе готового мотор-редуктора с электродвигателем или через адаптер для установки двигателей стандарта IEC. Конструкция ориентирована на длительную непрерывную эксплуатацию и стабильную передачу крутящего момента.

Конструкция

В основе мотор-редукторов SEW-EURODRIVE R 107 используется цилиндрическая зубчатая передача с параллельными осями, обеспечивающая высокий КПД и равномерную работу во всём диапазоне нагрузок.

Конструктивные особенности:

• многоступенчатая цилиндрическая передача;

• массивный корпус с повышенной жёсткостью;

• усиленные подшипниковые узлы для работы с большими радиальными нагрузками;

• возможность исполнения без крышки со стороны привода;

• вариант исполнения с коротким адаптером для монтажа IEC-двигателей.

Технические характеристики

Мотор-редукторы SEW-EURODRIVE R 107 охватывают широкий диапазон рабочих параметров, что позволяет точно подобрать привод под требования оборудования.

Основные параметры:

• Максимальный выходной крутящий момент:
  — до 4300 Н·м (в зависимости от исполнения)

• Диапазон передаточных чисел:
  — от i ≈ 4,9 до i ≈ 20 000

• Частота вращения выходного вала:
  — от ≈0,07 до 356 об/мин

• Допустимая радиальная нагрузка на выходной вал:
  — до 29 500 Н

• Частота вращения входного вала:
  — 1400 об/мин
  — 1750 об/мин

Варианты исполнения

Мотор-редукторы SEW-EURODRIVE R 107 доступны в нескольких конфигурациях, что обеспечивает гибкость при проектировании приводных систем:

• редуктор без крышки со стороны привода;

• мотор-редуктор в сборе с электродвигателем;

• исполнение с коротким адаптером для монтажа IEC-двигателей;

• комбинированные варианты с дополнительными ступенями редукции;

• версии с повышенной нагрузочной способностью (R(RC)).

Совместимость с двигателями

Благодаря модульной конструкции мотор-редукторы SEW-EURODRIVE R 107 совместимы с широким диапазоном электродвигателей. При использовании адаптера возможно подключение двигателей различных типоразмеров и мощностей, включая асинхронные и специализированные приводные решения.

Допустимая мощность двигателя в адаптерном исполнении может достигать 45 кВт (в зависимости от конфигурации и условий эксплуатации).

Преимущества серии

Мотор-редукторы SEW-EURODRIVE R 107 ценятся за сочетание эксплуатационной надёжности и универсальности:

• высокий КПД цилиндрической передачи;

• компактные габариты при большом крутящем моменте;

• широкий диапазон скоростей и передаточных чисел;

• высокая допустимая радиальная нагрузка;

• возможность точной конфигурации под параметры оборудования.

SEW-EURODRIVE R 107 — это мощные цилиндрические мотор-редукторы с параллельными осями, рассчитанные на серьёзные механические нагрузки и длительную эксплуатацию. За счёт модульной конструкции и большого выбора передаточных чисел мотор-редукторы SEW-EURODRIVE R 107 легко интегрируются в различные промышленные приводные системы и обеспечивают стабильную работу оборудования.
