Мотор-редуктор SEW-EURODRIVE FA 77

Мотор-редуктор SEW-EURODRIVE FA 77 представляет собой плоский цилиндрический мотор-редуктор серии F..DR с параллельным расположением валов и типоразмером 77. Данный мотор-редуктор спроектирован как высокоинтегрированное и конструктивно унифицированное устройство для передачи механической мощности с использованием цилиндрической зубчатой передачи и асинхронного двигателя, объединённых в одном корпусе.

Мотор-редуктор FA 77 относится к категории плоских цилиндрических мотор-редукторов SEW-EURODRIVE и обладает всеми конструктивными характеристиками, присущими данной группе изделий: компактной плоской формой корпуса, высоким уровнем жёсткости конструкции, оптимизированным размещением передач и стандартными присоединительными размерами. Подобные мотор-редукторы разрабатываются согласно модульно-конструкторской платформе SEW, что обеспечивает широкий спектр доступных исполнения и конфигураций, а также высокую степень унификации деталей и компонентов.

В корпусе устройства расположены многозубчатые цилиндрические колёса прямого или косозубого профиля, смонтированные на валах с подшипниковыми опорами, и приводятся во вращение синхронным асинхронным двигателем переменного тока, интегрированным в ведущий узел. Электродвигатель соединён с первой ступенью редуктора через адаптер или фланец, обеспечивая устойчивую передачу мощности и исключительную точность кинематических параметров.

Конструкция и компоновка

Корпус и базовая механика

Корпус мотор-редуктора FA 77 изготовлен из литого металла высокой прочности и представляет собой плоскую, жёсткую конструкцию с минимальной высотой профиля. Его форма оптимизирована для размещения цилиндрической зубчатой передачи с параллельными валами и сниженного монтажного пространства. Внутри корпуса расположен основной набор зубчатых передач, включающий несколько ступеней цилиндрических колёс, благодаря чему достигаются требуемые передаточные числа и высокий крутящий момент на выходе.

Корпус оборудован вентиляционными каналами, уплотнениями и монтажными поверхностями для присоединения вспомогательных элементов, таких как тормозные устройства, дополнительные фланцы и адаптеры монтажа мотор-редуктора в конструкции машины или привода.

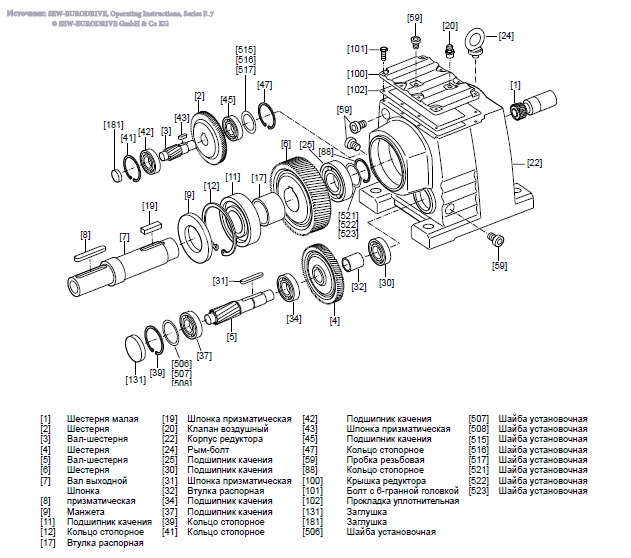

Схема базовой конструкции плоского цилиндрического мотор-редуктора серии F..DR

Валы и приводы

В типовом исполнении FA 77 оснащён выходным валом, обеспечивающим передачу крутящего момента с последнего этапа редуктора на ведомый механизм. В зависимости от конфигурации вал может быть:

• сплошным цилиндрическим с шпоночным соединением;

• полым для прямого монтажа на вал приводимого оборудования;

• с системой зажима TorqLOC® (если предусмотрено спецификацией конкретного исполнения).

Выходной вал установлен на подшипниках качения, подобранных с учетом ожидаемых радиальных и осевых нагрузок, обеспечивая долговременную эксплуатацию и устойчивость к вибрационным воздействиям.

Промежуточные валы и зубчатая передача

Передача в мотор-редукторе FA 77 реализована через несколько ступеней цилиндрических шестерёнок. Передаточные числа варьируются в широком диапазоне в зависимости от конфигурации, обеспечивая гибкость проектирования привода. Зубчатые колёса изготовлены с высокой точностью и допускают передачу значительных моментов без существенного износа при эксплуатации в нормальных режимах.

Моторная часть

Мотор-редуктор FA 77 комплектуется асинхронным трёхфазным двигателем SEW-EURODRIVE соответствующей мощности, подобранной в соответствии с размером редуктора и требуемыми эксплуатационными характеристиками. Типичные конфигурации включают двигатели серий DRE / DRN / DRS с разными типоразмерами корпуса (например, 132, 160, 180 и т.д., в зависимости от требуемой мощности).

Электродвигатель установлен на адаптере или фланце редуктора и соединён с ведущим валом редуктора посредством жёсткого соединения, обеспечивая передачу крутящего момента без потерь и минимального энергетического рассеивания.

Смазка и техническое обслуживание

Мотор-редуктор FA 77 имеет систему смазки масляной ванне, где все подшипники, зубчатые колёса и другие движущиеся элементы находятся в оптимальном слое смазочного материала. Масло выбирается таким образом, чтобы обеспечивать минимальный износ и стабильные условия работы на весь срок службы редуктора.

При монтаже в соответствии с монтажной позицией необходимо обеспечить правильный уровень масла, соответствующий инструкции от производителя, и следовать регламенту технического обслуживания по замене или контролю чистоты смазки.

Монтажные позиции и присоединительные размеры

Мотор-редуктор FA 77 может устанавливаться в различных монтажных позициях, которые определяют ориентацию редуктора и положения смазочного уровня. Правильный выбор монтажной позиции важен для обеспечения оптимальных условий работы и предотвращения преждевременного износа уплотнений и подшипников.

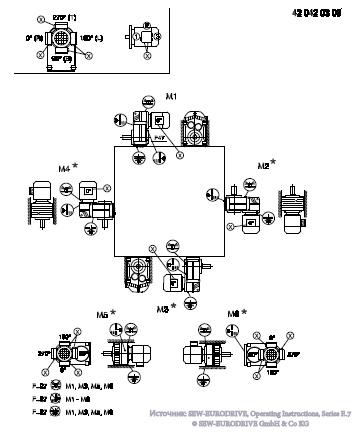

 Примеры монтажных позиций плоских мотор-редукторов серии F..DR

Заводская табличка и идентификация изделия

Каждый мотор-редуктор FA 77 комплектуется заводской табличкой SEW-EURODRIVE, на которой указываются ключевые параметры изделия:

• обозначение типа (FA 77);

• серийный номер;

• передаточное число;

• номинальный и максимальный крутящий момент;

• двигатель и его характеристики;

• монтажная позиция;

• тип смазки;

• степень защиты корпуса.

[Место для рисунка]

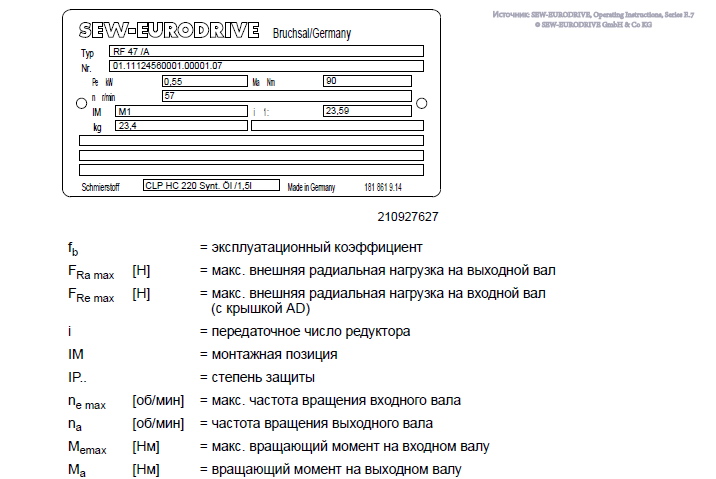

Пример заводской таблички и расшифровка параметров

Ключевые инженерные характеристики

Мотор-редуктор FA 77 обладает следующими инженерными характеристиками (типичные диапазоны — ориентировочно для серии F..DR и типоразмера 77):

• Передаточные числа: широкий диапазон от низких до высоких значений за счёт многозвенной передачи.

• Максимальный крутящий момент на выходном валу: значительные значения, характерные для типоразмера 77.

• Диапазон мощностей асинхронных двигателей: обеспечивает точное соответствие требованиям проектируемой системы.

• Возможность исполнения с разными типами валов, фланцев и монтажных присоединений.

Конкретные параметры для FA 77 зависят от конфигурации (выбор двигателя, передаточное число, монтажная позиция) и указываются на заводской табличке конкретного изделия.

Инженерные особенности и преимущества конструкции

Мотор-редуктор SEW-EURODRIVE FA 77 обладает рядом инженерных преимуществ:

• высокая жёсткость корпуса, обеспечивающая устойчивость к механическим нагрузкам;

• унифицированная система присоединения и креплений;

• широкий диапазон типоразмеров двигателей;

• возможность комбинирования с различными опциями (фланцы, валы, зажимные системы);

• модульность конструкции, позволяющая легко интегрировать устройство в сборочную систему привода;
  всё это поддерживается общей модульной концепцией SEW-EURODRIVE.

Мотор-редуктор FA 77 сочетает в себе прочный литой корпус, точное кинематическое согласование всех ступеней редуктора и унифицированные посадочные поверхности для монтажа, что делает его идеальным решением в рамках технических требований к компактным приводам. Благодаря модульности конструкции реализована возможность широкого подбора конфигураций исполнения, включая варианты валов, монтажных позиций и присоединительных фланцев.

Мотор-редуктор FA 77 выпускается в различных исполнениях, отличающихся передаточным числом, типом выходного вала, монтажной позицией, параметрами электродвигателя и дополнительными конструктивными опциями.
Если у вас возникают затруднения с выбором конкретного исполнения мотор-редуктора SEW-EURODRIVE FA 77 либо требуется подбор технически эквивалентного аналога, обратитесь к нашим специалистам. Мы поможем определить оптимальную конфигурацию с учётом ваших технических требований.
