Плоский редуктор SEW-EURODRIVE FA57 — это индустриальный мотор-редуктор с параллельными валами и полым выходным валом, разработанный для надёжной передачи крутящего момента в составе приводов с насадным монтажом. Серия FA отличается конструктивной простотой, высокой механической прочностью, удобством монтажа на вал оборудования и сохраняет компактные размеры, характерные для редукторов F-серии.
Исполнение FA означает, что выходной вал редуктора — полый, что позволяет насаживать редуктор прямо на вал привода без применения промежуточных муфт. Это уменьшает габариты и повышает точность компоновки привода.
Редуктор FA57 выполнен в плоско-цилиндрическом корпусе с параллельным расположением входного и выходного вала. В отличие от исполнений с цельным валом, в FA57 вал полый, что обеспечивает прямой монтаж на вал приводимого механизма. Это особенно важно, когда требуется минимизировать количество деталей, упростить обслуживание и обеспечить точную передачу момента.

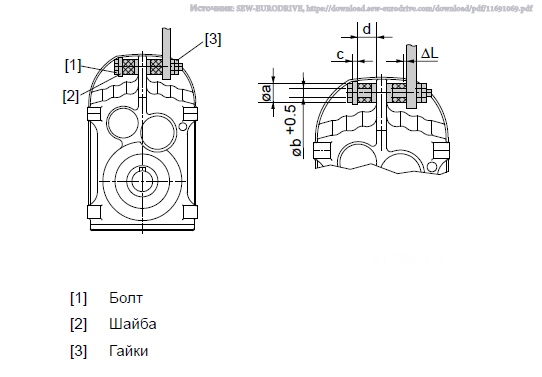

Схема монтажа плоского редуктора SEW FA57 с моментным рычагом.
Этот рисунок из официальной документации иллюстрирует способ крепления редуктора FA57 на вал и необходимость использования моментного рычага для компенсации реактивных сил.
Монтажные размеры:
a = 40 мм — диаметр полого вала
b = 12,5 мм — ширина шпоночного паза
c = 20 мм — глубина установки
d = 5 мм — дополнительный размер
ΔL = 1,5 мм — упорная посадка
Эти параметры позволяют точно подобрать посадочные места, шпонки и фиксирующие элементы.

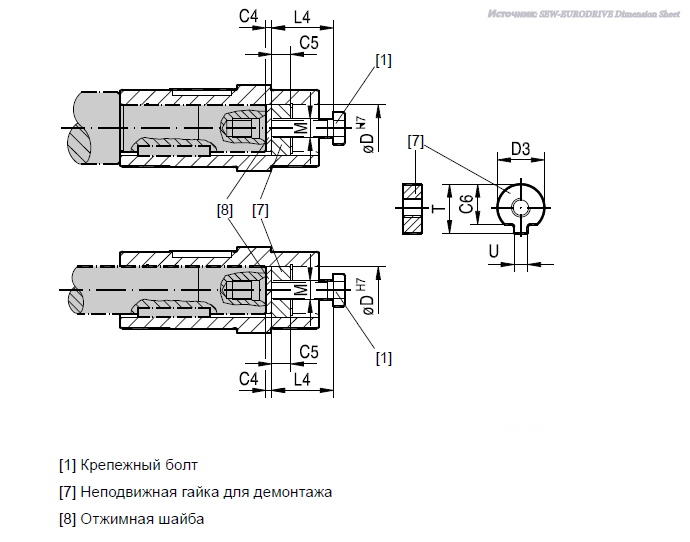

Этот чертёж демонстрирует рекомендуемый комплект крепёжных элементов SEW-EURODRIVE для установки и снятия плоского редуктора с полым валом Ø40 мм. Компоненты комплекта рассчитаны на работу с DIN-соединениями и обеспечивают корректное снятие без повреждений зубчатой передачи.
В реальной практике редуктор FA57 применяется в сочетании с различными типами электродвигателей SEW:
FA57 + DRE80M4
Мощность двигателя ≈ 1,1–1,5 кВт
Частота вращения двигателя ≈ 1400 об/мин
Передаточное число ≈ 25–80 (в зависимости от варианта)
Выходная скорость ≈ 17–56 об/мин
FA57 + DRE90S4
Мощность ≈ 2,2–3,0 кВт
Передаточные числа ≈ 30–120
Выходной момент ≈ до ~600–800 Н·м
FA57 + DRE100L4
Двигатель 4–5,5 кВт
Передаточное число ≈ Решения под большие нагрузки
Применяется там, где требуется большой крутящий момент при малой скорости
Эти примеры основаны на реальных конфигурациях приводов, которые можно заказать у SEW-EURODRIVE или у официальных партнёров.
Плоский редуктор FA57 обладает рядом преимущественных качеств:
Компактный корпус, который легко интегрируется в узкие пространства
Полый выходной вал Ø40 мм, который позволяет насаживать редуктор напрямую на вал привода
Точные монтажные размеры, обеспечивающие простоту проектирования
Монтажно-демонтажный комплект в документации, упрощающий обслуживание
Стандартизированные присоединительные размеры, совместимые с другими приводами семейства F
