Мотор-редуктор HA 51

Motovario HA 51 — цилиндрический косозубый редуктор серии H / HA с соосной компоновкой валов. Исполнение HA предусматривает установку IEC-двигателя через моторный адаптер PAM. Модель относится к промышленным редукторам с высоким КПД, компактной конструкцией и несколькими вариантами монтажного исполнения.

Смотреть соосные цилиндрические мотор-редукторы

Общая характеристика Motovario HA 51

Исполнение HA поставляется без встроенного двигателя и рассчитано на соединение с электродвигателем стандарта IEC. В зависимости от конфигурации редуктор может иметь монтаж на лапах, фланцевое исполнение или универсальный корпус.

Особенности серии H / HA

Основные конструктивные особенности Motovario HA:

• цилиндрическая косозубая передача;
• соосная компоновка входа и выхода;
• исполнение под установку IEC-двигателя;
• моторный адаптер PAM;
• 1–3 ступени редукции;
• варианты монтажа B3, B5, B14, U;
• исполнение с лапами, фланцем или универсальным корпусом;
• высокий КПД за счёт косозубой передачи.

В серии также встречаются смежные исполнения:

Конструкция HA 51

В редукторе Motovario HA 51 применяются цилиндрические косозубые шестерни. В зависимости от передаточного числа редуктор может иметь от одной до трёх ступеней редукции.

Основные элементы конструкции:

• цилиндрические косозубые шестерни;
• закалённые и обработанные зубья;
• корпус из алюминия или чугуна в зависимости от исполнения;
• входной фланец IEC;
• выходной сплошной вал;
• масляная смазка;
• монтажные варианты с лапами, фланцем или универсальным корпусом.

Косозубая передача обеспечивает плавность работы, сниженный уровень шума и высокий КПД по сравнению с рядом других типов механических передач.

Основные технические параметры HA 51

Указанные максимальные значения относятся к серии HA в целом. Для типоразмера HA 51 фактическая мощность, момент, радиальная нагрузка и скорость вращения зависят от конкретного передаточного числа, двигателя и монтажного исполнения.

Двигатели для Motovario HA 51

Исполнение HA 51 рассчитано на работу с IEC-двигателями через моторный адаптер PAM. В каталогах Motovario встречаются варианты с двигателями разных типоразмеров и частот вращения.

Примеры конфигураций:

Типовой диапазон мощности для HA 51 составляет примерно 0,25…3 кВт, в зависимости от передаточного числа, режима работы и выбранного двигателя.

Передаточные числа HA 51

Motovario HA 51 выпускается с различными передаточными числами. В каталогах встречаются исполнения с малыми, средними и большими значениями редукции.

Примеры передаточных чисел HA 51:

Также в каталожных обозначениях HA 51 могут встречаться передаточные числа:

• i = 2,94
• i = 4,75
• i = 5,45
• i = 10,94

Фактическая выходная скорость зависит от частоты вращения двигателя и точного передаточного числа.

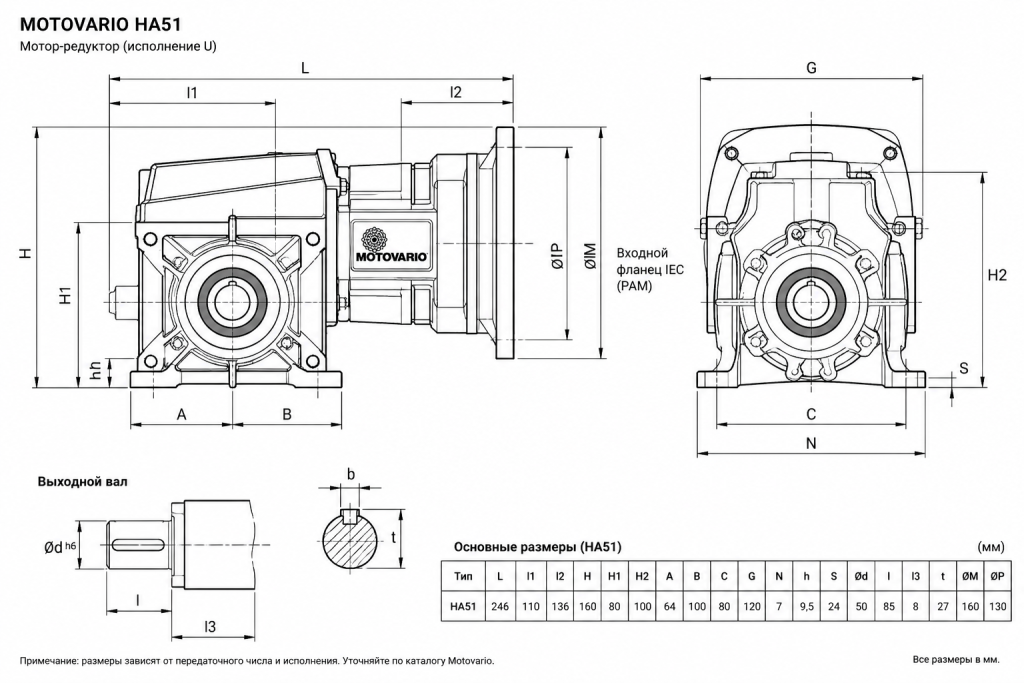

Выходной вал HA 51

Типовое исполнение Motovario HA 51 предусматривает сплошной выходной вал.

Пример каталожного исполнения:

Размеры выходного вала и присоединительные параметры необходимо уточнять по полному каталожному коду редуктора.

Выходной момент

Крутящий момент Motovario HA 51 зависит от мощности двигателя, передаточного числа, КПД и коэффициента эксплуатации.

Пример из каталожных данных:

Для исполнений с большими передаточными числами выходной момент может достигать порядка 100+ Н·м в рамках типоразмера HA 51.

Точное значение момента определяется по полной маркировке редуктора и параметрам установленного двигателя.

КПД редуктора

За счёт цилиндрической косозубой передачи редукторы серии HA имеют высокий КПД. Значение зависит от количества ступеней и передаточного числа.

Фактический КПД указывается в каталожных данных для конкретной конфигурации.

Смазка

Для Motovario HA 51 применяется масляная смазка. Тип масла зависит от исполнения редуктора, монтажного положения и условий эксплуатации.

Типовые варианты:

• синтетическое масло;
• минеральное масло;
• подбор вязкости в зависимости от монтажного положения и режима работы.

Для HA 51 в каталожных данных может встречаться минеральное масло ISO VG 220.

Монтажные исполнения HA 51

Motovario HA 51 выпускается в нескольких монтажных вариантах. Исполнение указывается в полной маркировке редуктора.

Монтажное исполнение влияет на присоединительные размеры, положение редуктора и особенности установки в приводной узел.

Расшифровка маркировки Motovario HA 51

Пример обозначения:

HA51 5.45 160×14 24×50 U

Расшифровка:

Полный код позволяет определить тип редуктора, передаточное число, входной фланец, параметры выходного вала и монтажное исполнение.

Краткие характеристики Motovario HA 51

Аналог Motovario HA 51

Если требуется замена Motovario HA 51, можно рассмотреть российский соосный цилиндрический мотор-редуктор с близкими техническими параметрами: передаточным числом, крутящим моментом, мощностью двигателя, типом входного фланца, монтажным исполнением и размерами выходного вала.
