Мотор-редуктор H 121

Мотор-редуктор H 121 — это цилиндрический косозубый редуктор Motovario серии H в чугунном корпусе. Типоразмер H121 применяется в приводах, где требуется высокая нагрузочная способность, стабильная работа под длительной нагрузкой и большой ресурс передачи.

Редукторы серии H относятся к цилиндрическим helical-редукторам. В зависимости от исполнения H121 может комплектоваться электродвигателем, входным валом, фланцем, лапами, тормозным двигателем и другими опциями.

Важно: H121 — это типоразмер редуктора, а не одна фиксированная модель. Точные параметры зависят от передаточного числа, мощности двигателя, числа ступеней, монтажного исполнения и дополнительных опций.

Основные характеристики H 121

Конструкция редуктора H121 рассчитана на работу с высокими нагрузками. В передаче используются косозубые шестерни со шлифованным или шевингованным профилем. Такая конструкция обеспечивает плавную работу, высокий КПД и хорошую нагрузочную способность.

Технические параметры Motovario H121

Ориентировочные технические характеристики редуктора H121:

Точные значения зависят от комплектации и должны проверяться по каталогу производителя или по шильдику установленного редуктора.

Передаточные числа и крутящий момент

Для H121 возможен широкий диапазон передаточных чисел. Чем выше передаточное число, тем ниже выходная скорость и, как правило, выше крутящий момент на выходном валу.

Примеры значений для H121:

Также встречаются следующие варианты выходных параметров:

Эти данные приведены как справочные. Для подбора замены важно учитывать не только мощность двигателя и передаточное число, но и фактическую нагрузку, режим работы, сервис-фактор и монтажные размеры.

Конструктивные особенности H121

Мотор-редуктор H 121 имеет прочную промышленную конструкцию и подходит для тяжелых условий эксплуатации.

Основные особенности:

• цилиндрическая косозубая передача;
• высокий КПД;
• высокая нагрузочная способность;
• работа с большими радиальными нагрузками;
• чугунный корпус G200;
• цементированные и закаленные шестерни;
• шлифованные профили зубьев;
• возможность установки усиленных подшипников;
• возможность исполнения с обратным стопором;
• совместимость с различными вариантами двигателей и адаптеров.

За счет косозубой передачи редуктор работает плавнее и тише по сравнению с рядом простых зубчатых решений.

Варианты исполнения

Типоразмер H121 может встречаться в нескольких исполнениях:

Возможные варианты монтажа:

• B3 — монтаж на лапах;
• B5 — фланцевое исполнение;
• B14 — фланцевое компактное исполнение;
• U — универсальное монтажное исполнение.

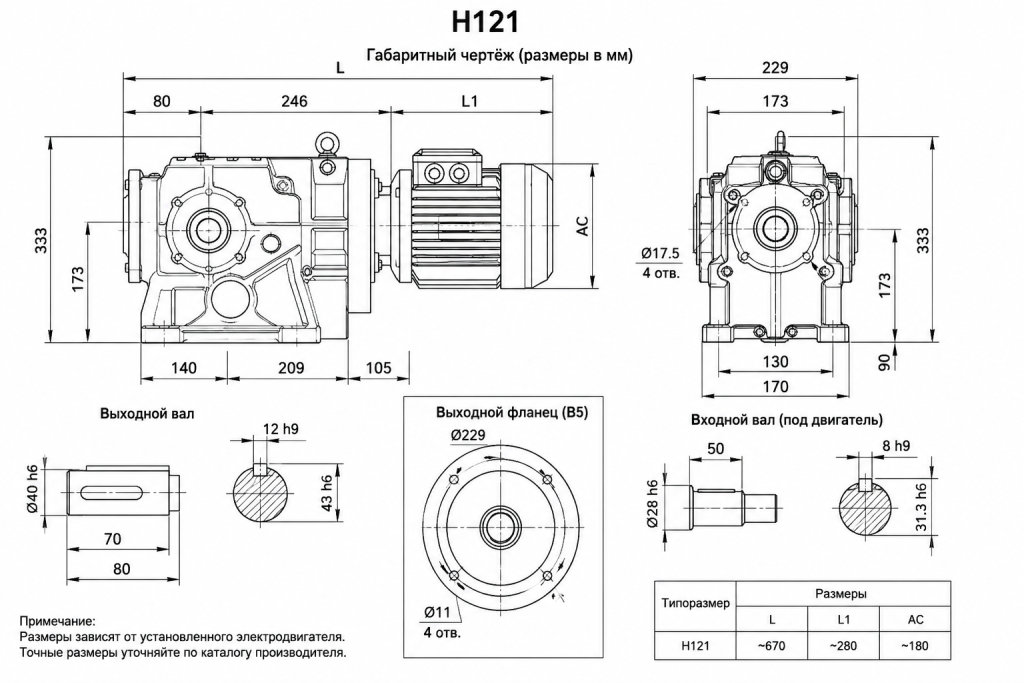

Габаритный чертеж H121

:

Габаритный чертеж мотор-редуктора H121 Motovario. Размеры указаны в мм и могут отличаться в зависимости от установленного электродвигателя, фланца и исполнения.

Габаритный чертеж мотор-редуктора H121 Motovario с размерами

Размеры зависят от исполнения и установленного электродвигателя. Перед заменой редуктора необходимо сверить фактические габариты, диаметр выходного вала, фланец, крепежные отверстия и монтажное положение.

Валы и присоединительные размеры

Для H121 возможны разные варианты выходного вала:

• сплошной цилиндрический вал;
• полый вал;
• исполнение под шпонку;
• специальные варианты под конкретный привод.

Для серии H диаметр выходного вала может находиться примерно в диапазоне 35–90 мм, в зависимости от исполнения и комплектации. На представленном чертеже показан вариант с выходным валом Ø40 h6.

При подборе аналога обязательно нужно сверять:

• диаметр выходного вала;
• длину вала;
• размер шпонки;
• высоту до оси вала;
• тип фланца;
• расположение крепежных отверстий;
• монтажное положение;
• направление вращения;
• передаточное число.

Смазка и эксплуатация

Для редукторов H121 стандартно применяется индустриальное редукторное масло класса ISO VG220, например ENI BLASIA 220.

Обычно редуктор рассчитан на эксплуатацию при температуре окружающей среды от −10 до +40 °C при использовании минерального масла. Для других температурных условий может потребоваться синтетическое масло, специальные уплотнения или дополнительная проверка теплового режима.

Дополнительные опции

В зависимости от задачи редуктор H121 может комплектоваться дополнительными опциями:

• обратный стопор — backstop;
• усиленные подшипники;
• усиленные уплотнения Viton;
• тормозной электродвигатель;
• температурные датчики;
• ATEX-исполнение для взрывоопасных зон;
• различные фланцы и переходные адаптеры;
• специальные монтажные положения.

Где применяется мотор-редуктор H121

Motovario H121 используется в промышленном оборудовании, где требуется надежный привод с высоким крутящим моментом.

Типовые области применения:

• ленточные и цепные конвейеры;
• мешалки;
• насосные установки;
• подъемные механизмы;
• дробилки;
• упаковочное оборудование;
• технологические линии;
• приводы тяжелого промышленного оборудования.

Преимущества H121

Ключевые преимущества типоразмера H121:

• высокая надежность;
• прочный чугунный корпус;
• большой диапазон передаточных чисел;
• высокая нагрузочная способность;
• возможность работы в тяжелых условиях;
• модульная конструкция;
• разные варианты монтажа;
• совместимость с различными двигателями и фланцами.

Важно при подборе H121

H121 — это не одна конкретная модель, а типоразмер в линейке Motovario. Поэтому два редуктора с обозначением H121 могут отличаться по мощности, передаточному числу, моменту, монтажу, валу и габаритам.

Для точного подбора нужно знать:

• полную маркировку с шильдика;
• мощность двигателя;
• обороты двигателя;
• передаточное число;
• выходные обороты;
• крутящий момент;
• сервис-фактор;
• монтажное положение;
• диаметр и длину выходного вала;
• тип крепления;
• наличие тормоза, обратного стопора или специальных опций.

Подбор аналога мотор-редуктора H121

Оригинальные мотор-редукторы Motovario H121 мы не поставляем. Эта карточка размещена как справочная информация для тех, кто ищет характеристики, размеры и возможную замену данного типоразмера.

Если вам нужен редуктор вместо H121, мы поможем подобрать аналогичный мотор-редуктор по параметрам: по мощности, передаточному числу, крутящему моменту, выходным оборотам, валу, фланцу и монтажным размерам.

Для подбора аналога пришлите:

• фото шильдика редуктора;
• фото установленного мотор-редуктора;
• чертеж или основные размеры;
• мощность двигателя;
• передаточное число;
• диаметр выходного вала;
• тип крепления.

Мы сравним параметры и предложим подходящий вариант замены под ваше оборудование.
