Типоразмер W86 занимает промежуточное положение в линейке Bonfiglioli: он мощнее компактных моделей W63, но при этом остается более удобным по габаритам, чем крупные исполнения уровня W110. За счет этого W 86 часто выбирают для приводов, где требуется хороший баланс между размерами корпуса, выходным моментом и возможностью установки в ограниченном пространстве.
Перейти в каталог червячных мотор-редукторов
| Параметр | Значение |
|---|---|
| Серия | Bonfiglioli W / VF-W |
| Тип | червячный мотор-редуктор |
| Типоразмер | W 86 |
| Передача | червячная |
| Расположение валов | под углом 90° |
| Максимальный выходной момент | до 350 Н·м |
| Диапазон передаточных чисел | от 7 до 100 в типовых исполнениях, свыше 7000 в комбинированных вариантах |
| Количество ступеней | 1–3, в зависимости от исполнения |
| КПД | зависит от передаточного числа и режима работы |
| Исполнение корпуса | моноблочное |
| Монтажные позиции | универсальные |
| Выходной вал | сплошной или полый |
| Материал корпуса | алюминиевый сплав или чугун, в зависимости от исполнения |
| Подключение двигателя | через фланец IEC B5 или IEC B14 |
Серия Bonfiglioli W разработана по модульному принципу. Это означает, что на базе одного типоразмера можно собрать несколько вариантов исполнения под разные схемы монтажа, типы валов и способы подключения электродвигателя. Для промышленного оборудования это удобно: можно подобрать редуктор не только по передаточному числу, но и по фактическому расположению узла в машине.
Внутри редуктора используется стальной закаленный червяк и бронзовое червячное колесо. Такая пара обеспечивает плавную передачу вращения, сравнительно низкий уровень шума и возможность получения больших передаточных чисел в компактном корпусе. Подшипниковые узлы рассчитаны на эксплуатацию в промышленных условиях, а модульная система креплений позволяет устанавливать редуктор на лапах, через фланец или с использованием реактивной тяги.
Главное преимущество конструкции W86 — компактность при достаточно высоком выходном моменте. Благодаря расположению валов под углом 90° мотор-редуктор удобно размещать в приводах конвейеров, шнеков, дозаторов, упаковочных линий и других механизмов, где нет возможности установить соосный привод.
Для типоразмера Bonfiglioli W86 максимальный номинальный выходной момент может достигать примерно 350 Н·м. Фактическое значение зависит от конкретной конфигурации редуктора: передаточного числа, мощности установленного электродвигателя, режима эксплуатации и сервис-фактора.
Mmax ≈ 350 Н·м
При подборе важно учитывать не только номинальную нагрузку, но и реальные условия работы оборудования. Например, при запуске конвейера, смесителя или шнека момент может быть значительно выше расчетного. Если не заложить запас по нагрузке, редуктор будет работать с перегрузкой, что приведет к перегреву, ускоренному износу червячной пары и сокращению ресурса.
Одно из важных преимуществ серии W / VF-W — широкий диапазон передаточных чисел. Для Bonfiglioli W86 доступны типовые значения 7, 10, 15, 20, 30, 40, 50, 60, 80 и 100. В комбинированных исполнениях, когда редуктор работает совместно с дополнительной ступенью, диапазон может превышать 7000.
Передаточное число показывает, во сколько раз снижается скорость вращения на выходном валу относительно оборотов двигателя. Например, если электродвигатель вращается со скоростью 1500 об/мин, а требуется получить около 30 об/мин на выходе, потребуется редуктор с передаточным числом около 50.
Формула расчета передаточного числа: i = n1⁄n2 где n1 — обороты двигателя, а n2 — требуемые обороты выходного вала.
КПД червячного редуктора зависит от передаточного числа, геометрии зацепления, качества смазки и режима работы. При низких передаточных числах эффективность может достигать 85–90%, при средних обычно находится в диапазоне 75–85%, а при высоких передаточных числах может снижаться до 50–75%.
Такое снижение связано с особенностями червячной передачи: часть мощности расходуется на трение между червяком и колесом. При этом серия Bonfiglioli W отличается оптимизированной геометрией зубьев и улучшенной кинематикой зацепления, поэтому по эффективности она превосходит многие более простые червячные редукторы аналогичного класса.
При выборе W86 важно учитывать режим работы. Если привод будет эксплуатироваться длительно, с частыми пусками или под высокой нагрузкой, подбор лучше выполнять с запасом по моменту и с учетом теплового режима.
Для некоторых исполнений Bonfiglioli W86 возможно проявление эффекта самоторможения. Это означает, что после остановки электродвигателя нагрузка не может самостоятельно провернуть выходной вал редуктора.
Такое свойство может быть полезно в подъемных механизмах, позиционирующих устройствах и приводах, где требуется удерживать положение после остановки. Однако самоторможение не является универсальным свойством для всех исполнений W86. Оно зависит от передаточного числа, угла подъема винтовой линии, нагрузки, смазки и условий эксплуатации.
Поэтому при подборе редуктора для механизма удержания нагрузки необходимо отдельно проверять, достаточно ли эффекта самоторможения, либо требуется установка электродвигателя с тормозом.
Bonfiglioli W86 может поставляться в разных конфигурациях, что позволяет адаптировать редуктор под конкретный узел оборудования. По способу крепления доступны исполнения на лапах, с выходным фланцем, с входным фланцем IEC, а также варианты с реактивной тягой для фиксации корпуса от проворота.
Выходной вал может быть выполнен в сплошном или полом исполнении. Также применяются полые валы со шпоночным соединением и варианты со стяжной втулкой. Выбор зависит от того, как именно редуктор соединяется с рабочим механизмом: через муфту, напрямую на вал оборудования или через дополнительный переходной элемент.
Электродвигатель может подключаться напрямую, через адаптер IEC или в составе комбинированного исполнения. Такая модульность позволяет использовать стандартные двигатели и упростить замену при ремонте оборудования.
Серия W86 совместима с различными типами электродвигателей. В зависимости от задачи редуктор может комплектоваться трехфазным или однофазным двигателем, двигателем с тормозом, энкодером или мотором повышенного класса энергоэффективности.
Для подключения применяются стандартные фланцевые исполнения IEC B5 и IEC B14. Это упрощает подбор двигателя и делает конструкцию более ремонтопригодной: при необходимости электродвигатель можно заменить без полной замены редуктора, если сохранены посадочные размеры и технические параметры.
Двигатель с тормозом используют в механизмах, где требуется быстрая остановка или удержание нагрузки. Энкодер применяется в системах, где нужно контролировать скорость вращения или положение вала. Для оборудования с длительным режимом работы могут использоваться двигатели повышенной энергоэффективности.
Редуктор Bonfiglioli W86 допускает установку в различных пространственных положениях. Его можно монтировать горизонтально, вертикально валом вверх или вниз, а также использовать боковое расположение в зависимости от компоновки оборудования.
При выборе монтажного положения важно учитывать уровень масла и схему смазки внутренних узлов. Для червячных редукторов это особенно важно, так как неправильное положение без учета смазки может привести к перегреву, ухудшению работы подшипников и ускоренному износу червячной пары.
Перед установкой редуктора необходимо убедиться, что выбранное исполнение соответствует требуемой монтажной позиции и заправлено подходящим объемом масла.
Для серии Bonfiglioli W применяются минеральные и синтетические масла, в том числе специализированные масла для червячных передач. Наиболее часто используются классы вязкости ISO VG220, ISO VG320 и ISO VG460.
Выбор масла зависит от режима работы, температуры окружающей среды, передаточного числа и нагрузки. Минеральные масла подходят для стандартных условий эксплуатации, а синтетические масла на основе полиальфаолефинов применяют там, где требуется снизить рабочую температуру, увеличить ресурс червячной пары и продлить межсервисный интервал.
Использование подходящей смазки особенно важно для червячных редукторов, поскольку эффективность и ресурс передачи напрямую зависят от качества масляной пленки между червяком и колесом.
Мотор-редуктор Bonfiglioli W86 используют в промышленном оборудовании, где требуется компактный угловой привод с плавной передачей вращения. Он подходит для ленточных и роликовых конвейеров, шнековых транспортеров, фасовочных и упаковочных линий, смесителей, дозаторов, подающих механизмов, пищевого оборудования, деревообрабатывающих станков и линий розлива.
Благодаря широкому диапазону передаточных чисел W86 можно подобрать как для механизмов с относительно высокой скоростью вращения, так и для приводов, где нужны низкие обороты и повышенный крутящий момент.

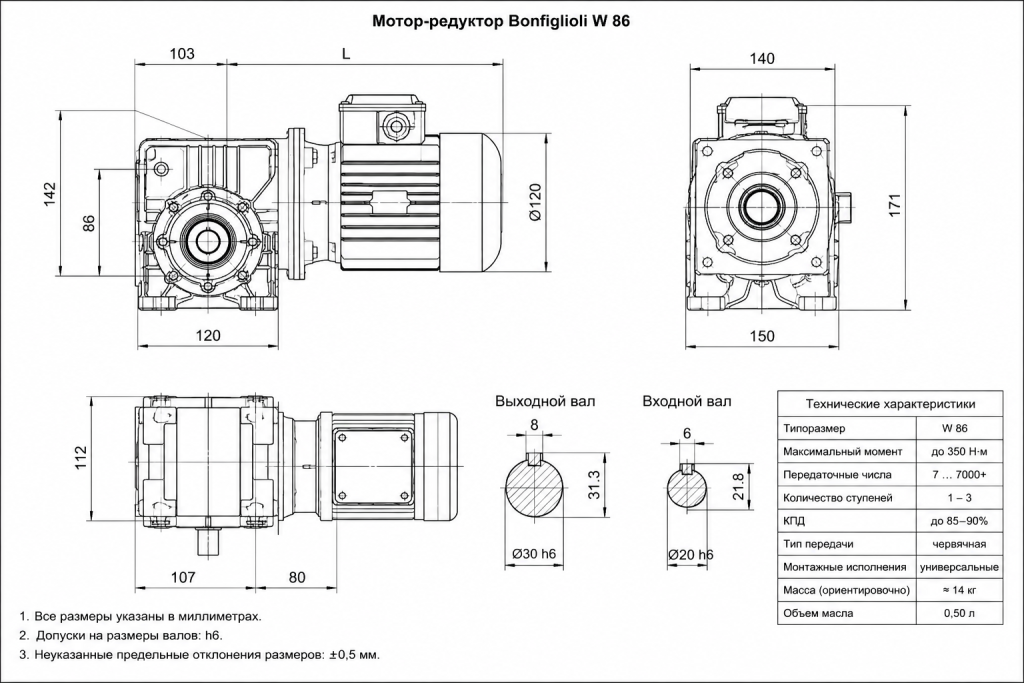

Типовая компоновка Bonfiglioli W86 включает входной фланец IEC, моноблочный корпус, червячную передачу, выходной вал под углом 90° и модульные элементы крепления. Такая схема позволяет использовать редуктор в разных вариантах установки и подключать его к стандартным электродвигателям.
Габаритные размеры зависят от конкретного исполнения: типа выходного вала, наличия фланца, способа крепления, мощности двигателя и монтажного положения. Поэтому при замене W86 важно сверять не только типоразмер, но и присоединительные размеры, диаметр вала, расположение крепежных отверстий и фактическую компоновку привода.
Главное преимущество Bonfiglioli W86 — сочетание компактных размеров и достаточно высокого выходного момента. Червячная передача позволяет получить значительное снижение оборотов в одном корпусе, а угловое расположение валов делает редуктор удобным для оборудования с ограниченным монтажным пространством.
Модель отличается плавной и тихой работой, поддерживает разные варианты выходных валов и креплений, совместима со стандартными IEC-двигателями и может применяться в исполнениях с полым валом. Модульная конструкция упрощает подбор редуктора под конкретную задачу, а широкий диапазон передаточных чисел позволяет получать очень низкие обороты на выходе без сложной компоновки привода.
Если требуется замена Bonfiglioli W86, важно подобрать редуктор не только по мощности двигателя, но и по фактическим параметрам установленного узла. Для корректной замены учитывают передаточное число, выходной момент, обороты выходного вала, тип выходного вала, монтажное исполнение, способ подключения двигателя и присоединительные размеры.
Обычно для подбора достаточно фотографии шильдика редуктора и электродвигателя. Если шильдик утрачен, можно выполнить подбор по размерам, фотографии корпуса, диаметру выходного вала, типу крепления и параметрам оборудования.
Компания «Редукторы 74» помогает подобрать аналог Bonfiglioli W86 для замены импортного мотор-редуктора. В большинстве случаев можно подобрать совместимое решение без серьезной переделки оборудования. Если стандартный вариант не подходит по размерам или характеристикам, возможно изготовление нестандартного исполнения под задачу заказчика.
