Мотор-редуктор Bonfiglioli F 41

Редукторы серии Bonfiglioli F используют косозубые цилиндрические передачи, благодаря чему они отличаются высоким КПД, хорошей нагрузочной способностью и сравнительно низким нагревом. В отличие от червячных редукторов, цилиндрическая схема лучше подходит для оборудования, которое работает продолжительное время, часто запускается под нагрузкой или требует стабильной передачи мощности без больших потерь.

Bonfiglioli F41 удобно применять в конвейерной технике, транспортирующих системах, подъемно-транспортном оборудовании, элеваторах, шнековых транспортерах, производственных линиях и других механизмах, где важны высокий выходной момент, ресурс и возможность установки редуктора непосредственно на вал оборудования.

Перейти в каталог мотор-редукторов

Основные характеристики Bonfiglioli F 41

Конструкция и особенности серии F

Bonfiglioli F41 относится к редукторам с параллельными валами и косозубыми цилиндрическими передачами. Такая конструкция рассчитана на передачу высокого крутящего момента при сохранении высокого КПД и стабильной работы в длительном режиме. Параллельное расположение валов позволяет удобно встраивать редуктор в рамы машин, конвейерные линии и приводные узлы с ограниченным монтажным пространством.

В конструкции применяются закаленные шестерни из легированной стали, цементированные зубчатые колеса, усиленные подшипниковые узлы и жесткий моноблочный корпус. Высокоточные посадочные поверхности обеспечивают правильное взаимное положение деталей, снижают уровень вибраций и способствуют равномерной работе зубчатой передачи.

За счет промышленной конструкции F41 подходит для приводов, где важны высокая нагрузочная способность, надежность и длительный ресурс. Редуктор может использоваться в механизмах с регулярными пусками, переменной нагрузкой, высокими радиальными усилиями и непрерывной эксплуатацией.

Крутящий момент Bonfiglioli F41

Для типоразмера F41 максимальный выходной момент составляет:

M_n2 = 1100 Н·м

Фактический крутящий момент зависит от конкретного исполнения редуктора, передаточного числа, мощности установленного электродвигателя, режима эксплуатации и сервис-фактора. При подборе важно учитывать не только номинальную рабочую нагрузку, но и возможные перегрузки при запуске, остановке или неравномерной работе механизма.

Для конвейеров, элеваторов, шнековых транспортеров, приводных барабанов и другого промышленного оборудования пусковые нагрузки могут быть значительно выше расчетных. Поэтому Bonfiglioli F41 подбирают с учетом запаса по моменту, радиальных нагрузок на вал, фактической продолжительности работы и условий эксплуатации.

Если редуктор работает в тяжелом режиме без достаточного запаса, это может привести к повышенному нагреву, ускоренному износу подшипников, росту шума и снижению ресурса зубчатой передачи.

Передаточные числа

Серия Bonfiglioli F поддерживает широкий диапазон передаточных чисел, что позволяет подобрать редуктор как для приводов со сравнительно высокой скоростью вращения, так и для механизмов, которым требуются низкие обороты и большой выходной момент.

Для Bonfiglioli F41 применяются разные варианты передаточных чисел, включая типовые значения:

i = 4.5, i = 5.6, i = 7.1, i = 10, i = 14, i = 20, i = 28, i = 40, i = 56, i = 80, i = 100+.

Передаточное число определяется соотношением:

i = n₁ / n₂

где:

n₁ — обороты двигателя;
n₂ — обороты выходного вала.

Чем выше передаточное число, тем ниже скорость вращения выходного вала и тем больше момент на выходе редуктора. При подборе важно учитывать требуемую скорость механизма, мощность двигателя, допустимую нагрузку на привод и режим работы оборудования.

КПД Bonfiglioli F41

Одним из главных преимуществ серии F является высокий коэффициент полезного действия. Для Bonfiglioli F41 КПД может достигать:

η ≤ 96%

Высокий КПД означает, что большая часть мощности двигателя передается на выходной вал, а потери на трение и нагрев остаются сравнительно низкими. Это особенно важно для оборудования, которое работает длительное время или используется в непрерывном режиме.

По энергоэффективности серия F значительно превосходит большинство червячных редукторов сопоставимого назначения. За счет высокого КПД снижается энергопотребление, уменьшается рабочая температура, увеличивается срок службы масла и снижается нагрузка на электродвигатель. В результате привод работает стабильнее и требует меньше внимания при обслуживании.

Для тяжелых промышленных приводов это особенно важно: чем ниже потери в редукторе, тем меньше риск перегрева при продолжительной работе под нагрузкой.

Варианты исполнения Bonfiglioli F41

Bonfiglioli F41 может выпускаться в нескольких конструктивных исполнениях. Это позволяет подобрать мотор-редуктор под конкретное оборудование без серьезной переделки посадочного места.

По типу выходного вала доступны исполнения с полым валом со шпонкой, полым валом со стяжной втулкой и сплошным выходным валом. Полый вал часто используется для установки редуктора непосредственно на вал оборудования. Такая схема упрощает компоновку привода, уменьшает количество дополнительных соединительных элементов и делает узел более компактным. Сплошной вал применяют в случаях, когда передача момента выполняется через муфту, звездочку, шкив или другой внешний элемент.

По способу крепления Bonfiglioli F41 может поставляться на лапах, с фланцем B5, во фланцевом исполнении, а также с реактивной тягой. Реактивная тяга особенно удобна при установке редуктора на вал оборудования, так как она фиксирует корпус от проворота и позволяет отказаться от сложной опорной конструкции.

Соединение с электродвигателем выполняется через стандартные интерфейсы IEC B5, IEC B14 или в виде прямого моторного соединения. Благодаря этому редуктор можно комплектовать разными двигателями и при необходимости заменить электродвигатель без полной замены редукторного узла.

Допустимые нагрузки

Редуктор Bonfiglioli F41 рассчитан на работу с высокими радиальными нагрузками. Это важное преимущество для приводов, где на выходной вал устанавливаются звездочки, шкивы, приводные барабаны или другие элементы, создающие дополнительную нагрузку на подшипниковые узлы.

Такие условия часто встречаются в цепных передачах, ленточных транспортерах, роликовых конвейерах, приводах барабанов, элеваторах и подъемно-транспортном оборудовании. По нагрузочной способности серия F обычно превосходит червячные редукторы сопоставимых размеров, поэтому ее выбирают для более тяжелых и продолжительных режимов работы.

При подборе аналога важно учитывать не только крутящий момент, но и радиальную нагрузку на выходной вал. Если этот параметр не проверить, даже подходящий по мощности и передаточному числу редуктор может оказаться недостаточно надежным для конкретного узла.

Смазка и обслуживание

Для Bonfiglioli F41 применяются минеральные редукторные масла, синтетические масла PAO и специальные индустриальные масла, рассчитанные на работу в зубчатых передачах. Наиболее распространенные классы вязкости — ISO VG220 и ISO VG320.

Выбор масла зависит от режима эксплуатации, температуры окружающей среды, нагрузки, монтажного положения и требований к межсервисному интервалу. Минеральные масла подходят для стандартных условий работы, а синтетические смазочные материалы применяются там, где требуется снизить рабочую температуру, увеличить ресурс редуктора и продлить интервал между заменами масла.

Для цилиндрических редукторов правильная смазка особенно важна, так как она обеспечивает защиту зубчатых колес и подшипников от износа. При неправильном уровне масла или неподходящей вязкости возможно повышение температуры, рост шумности и сокращение ресурса передачи.

Перед запуском оборудования необходимо убедиться, что редуктор заправлен подходящим маслом с учетом монтажного положения. Особенно это важно при вертикальной установке или при замене редуктора на аналог.

Электродвигатели для Bonfiglioli F41

Мотор-редуктор Bonfiglioli F41 может комплектоваться разными типами электродвигателей. Чаще всего используются трехфазные асинхронные двигатели, двигатели с тормозом, двигатели с энкодером, а также энергоэффективные двигатели классов IE2, IE3 и IE4.

Двигатель с тормозом применяют в приводах, где требуется быстрая остановка, удержание положения или защита от самопроизвольного движения механизма. Это особенно актуально для подъемно-транспортного оборудования, наклонных транспортеров и механизмов, где нагрузка может смещаться после отключения питания.

Энкодер устанавливают в системах, где нужен контроль скорости вращения или положения вала. Для оборудования, работающего длительное время, выгодно использовать двигатели повышенного класса энергоэффективности, так как они помогают снизить энергопотребление и уменьшить эксплуатационные расходы.

Диапазон мощностей зависит от конкретной конфигурации мотор-редуктора, передаточного числа и требуемого выходного момента. Поэтому при подборе важно учитывать не только мощность двигателя, но и фактический режим работы оборудования.

Монтажные положения

Bonfiglioli F41 допускает разные варианты установки. Редуктор может монтироваться горизонтально, вертикально валом вверх, вертикально валом вниз или в боковом положении. Такое разнообразие монтажных схем позволяет использовать его в оборудовании с разной компоновкой.

При выборе монтажного положения необходимо учитывать схему смазки, расположение сапуна, уровень масла и доступность узлов для обслуживания. Неправильно выбранная монтажная позиция может привести к недостаточной смазке отдельных элементов, повышенному нагреву или утечкам масла.

Перед установкой важно сверить фактическое монтажное исполнение редуктора с условиями работы оборудования. Особенно это актуально при замене импортного мотор-редуктора на аналог, когда нужно сохранить не только технические параметры, но и расположение корпуса, вала и крепежных элементов.

Применение Bonfiglioli F 41

Bonfiglioli F41 чаще всего используется в оборудовании, где требуется надежный привод с высоким КПД и высокой нагрузочной способностью. Модель подходит для ленточных, роликовых и цепных транспортеров, подъемно-транспортного оборудования, элеваторов, шнековых транспортеров, фасовочных линий, упаковочных машин и автоматизированных производственных комплексов.

Также такие мотор-редукторы применяются в пищевой промышленности, деревообрабатывающих линиях, системах перемещения грузов, складском оборудовании и других механизмах, где важны стабильная работа, длительный ресурс и возможность непрерывной эксплуатации в режиме S1.

За счет момента до 1100 Н·м Bonfiglioli F41 подходит для достаточно нагруженных приводов, где компактные редукторы меньших типоразмеров уже не обеспечивают нужный запас по моменту или ресурсу.

Преимущества Bonfiglioli F41

Bonfiglioli F41 сочетает высокий выходной момент, энергоэффективную цилиндрическую передачу и надежную промышленную конструкцию. Максимальный крутящий момент до 1100 Н·м позволяет использовать этот редуктор в тяжелых приводах, включая конвейеры, транспортеры, элеваторы, приводные барабаны и производственные линии.

К основным преимуществам F41 относятся высокий КПД до 96%, высокая нагрузочная способность, устойчивость к продолжительной работе, низкий уровень шума, широкий выбор передаточных чисел и возможность установки непосредственно на вал оборудования. Модульная конструкция позволяет подобрать исполнение с нужным типом вала, крепления и подключения двигателя.

Еще одно важное преимущество — возможность непрерывной работы в режиме S1. Это делает Bonfiglioli F41 подходящим решением для конвейеров, линий транспортировки и производственного оборудования, которое работает длительное время без частых остановок.

Сравнение Bonfiglioli F41 с червячными редукторами

Цилиндрический редуктор Bonfiglioli F41 выбирают там, где требуется высокая передаваемая мощность, большой крутящий момент и стабильная работа в длительном режиме. По сравнению с червячными редукторами он эффективнее использует мощность двигателя, меньше теряет энергии на нагрев и лучше подходит для тяжелых промышленных приводов.

Червячные редукторы удобны для угловой компоновки и получения больших передаточных чисел в компактном корпусе, но при высокой нагрузке и длительной работе они часто уступают цилиндрическим редукторам по КПД, тепловому режиму и ресурсу.

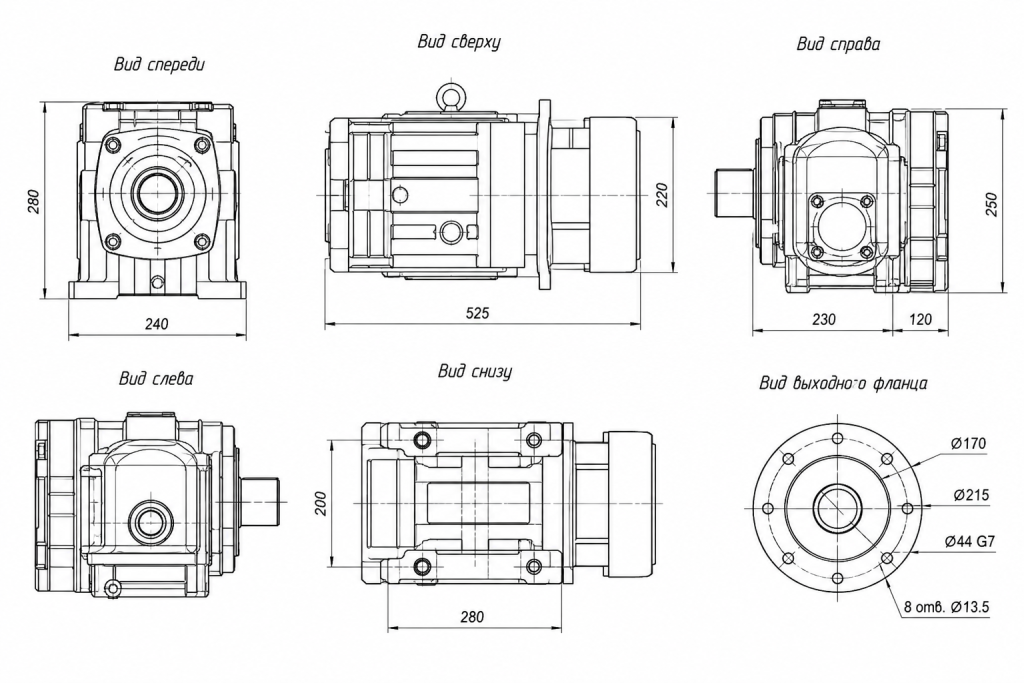

Габаритная схема и конструкция

Типовой мотор-редуктор Bonfiglioli F41 включает электродвигатель IEC, адаптер двигателя, цилиндрическую зубчатую передачу, моноблочный корпус, выходной полый вал и систему крепления с реактивной тягой. В зависимости от исполнения конструкция может отличаться типом выходного вала, фланцем, способом крепления и монтажным положением.

Габаритные и присоединительные размеры необходимо уточнять по конкретному исполнению. При замене редуктора важно сверить диаметр выходного вала, длину посадки, расположение крепежных отверстий, тип фланца, положение двигателя и общую компоновку приводного узла.

Даже если новый редуктор совпадает по мощности и передаточному числу, отличие в посадочных размерах может потребовать доработки оборудования. Поэтому при подборе аналога лучше использовать фото шильдика, чертеж или фактические размеры установленного мотор-редуктора.

Подбор аналога Bonfiglioli F41

Если требуется замена Bonfiglioli F41, аналог подбирается по нескольким параметрам: передаточному числу, крутящему моменту, мощности двигателя, диаметру выходного вала, типу крепления и монтажному исполнению. Для этого типоразмера особенно важно учитывать сервис-фактор, радиальную нагрузку на выходной вал и фактический режим эксплуатации, так как F41 часто работает в достаточно нагруженных промышленных приводах.

Также при подборе желательно учитывать наличие тормоза, энкодера, требования к энергоэффективности двигателя, монтажное положение, условия окружающей среды и продолжительность работы оборудования. Если редуктор установлен на конвейере, элеваторе или приводном барабане, необходимо отдельно проверить нагрузки на вал и условия пуска.

Для предварительного подбора обычно достаточно фотографии шильдика редуктора и электродвигателя. Если маркировка не сохранилась, можно выполнить подбор по основным размерам, фотографии корпуса, диаметру выходного вала, типу крепления и параметрам оборудования.

Компания «Редукторы 74» помогает подобрать аналог Bonfiglioli F41 для замены импортного мотор-редуктора. Можно подобрать совместимое серийное решение или изготовить нестандартное исполнение под конкретные присоединительные размеры и условия эксплуатации.

Оставить заявку на подбор аналога

Заказать мотор-редуктор Bonfiglioli F41 или его аналог

Если вам нужен мотор-редуктор Bonfiglioli F41, совместимая замена или аналог для промышленного оборудования, отправьте нам фото шильдика, маркировку или основные параметры привода. Мы подберем решение по передаточному числу, моменту, мощности двигателя, типу выходного вала, креплению и монтажному положению.

При необходимости можно подобрать стандартный мотор-редуктор из каталога или изготовить исполнение под размеры вашего оборудования. Это позволяет заменить импортный привод без лишних переделок и сократить простой производственной линии.
