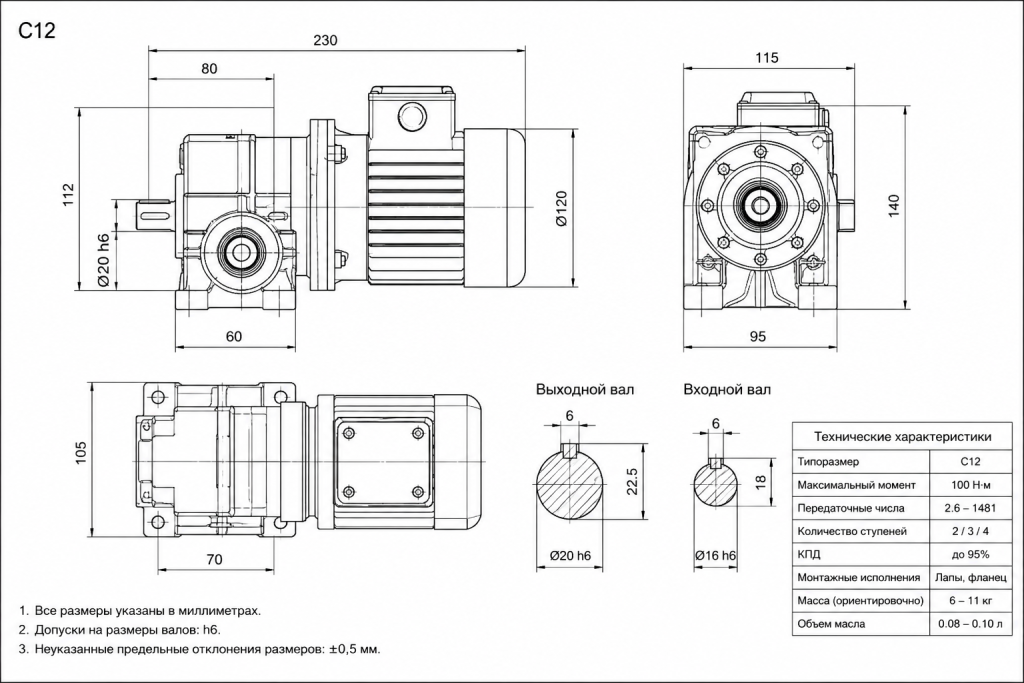

Bonfiglioli C12 — промышленный цилиндрический мотор-редуктор серии C, выполненный в соосной компоновке. В отличие от угловых редукторов, у C12 входной и выходной валы расположены по одной оси, поэтому такой привод удобно применять в линейных приводных схемах: на конвейерах, транспортерах, дозаторах, подающих механизмах, упаковочных линиях и другом промышленном оборудовании.
Типоразмер C12 относится к компактным исполнениям серии C и рассчитан на работу в приводах малой и средней нагрузки. Косозубые цилиндрические передачи обеспечивают высокий КПД, плавный ход, низкий уровень шума и стабильную работу при длительной эксплуатации.
| Параметр | Значение |
|---|---|
| Производитель | Bonfiglioli |
| Серия | C Series |
| Типоразмер | C12 |
| Тип редуктора | цилиндрический |
| Компоновка | соосная, in-line |
| Тип передачи | косозубая цилиндрическая |
| Количество ступеней | 2 / 3 / 4 |
| Максимальный крутящий момент | около 100 Н·м |
| Диапазон передаточных чисел | примерно от 2.6 до 1481 |
| КПД | до 95% |
| Типовой выходной вал | около Ø20 h6 × 40 мм |
| Монтажные исполнения | лапы, фланец B5, фланец B14 |
| Возможные двигатели | IEC, компактные двигатели, сервомоторы |
| Масса | ориентировочно 6–11 кг |
| Объем масла | примерно 0,08–0,10 л |
| Смазка | редукторное масло ISO VG220 / VG320 |
Точные параметры Bonfiglioli C12 зависят от конкретной конфигурации: передаточного числа, числа ступеней, типа двигателя, монтажного исполнения, положения установки и дополнительных опций.
Bonfiglioli C12 выполнен по соосной цилиндрической схеме. Такая компоновка применяется там, где двигатель и приводимый механизм должны располагаться в одной линии. Это удобно для приводов транспортеров, роликовых конвейеров, дозаторов, подающих устройств и других механизмов, где не требуется разворот передачи под углом 90°.
В редукторе используются косозубые цилиндрические передачи. По сравнению с прямозубыми передачами они обеспечивают более плавную работу, меньший шум и лучше подходят для длительной промышленной эксплуатации. Благодаря высокому КПД редуктор меньше теряет мощность на нагрев и может эффективно работать в непрерывном режиме.
Для серии C характерны компактный корпус, жесткая конструкция, точное сопряжение зубчатых колес и возможность исполнения с различными вариантами крепления. В зависимости от конфигурации C12 может поставляться с лапами, фланцем, IEC-адаптером, сплошным выходным валом и разными типами электродвигателей.
Bonfiglioli C12 может иметь разные передаточные числа — от небольших значений для высоких выходных оборотов до больших передаточных чисел для медленного вращения и увеличенного выходного момента.
Для типоразмера C12 встречаются передаточные числа:
Ориентировочные выходные обороты при входной скорости 1800 об/мин:
| Передаточное число | Выходные обороты |
|---|---|
| i = 3.7 | около 486 об/мин |
| i = 4.9 | около 367 об/мин |
| i = 32.8 | около 55 об/мин |
При подборе замены важно учитывать не только сам типоразмер C12, но и фактическое передаточное число. Два редуктора Bonfiglioli C12 могут иметь одинаковый корпус, но существенно отличаться по выходной скорости, моменту, длине двигателя, положению крепления и присоединительным размерам.
Для Bonfiglioli C12 номинальный выходной момент может достигать примерно 100 Н·м. Это значение зависит от передаточного числа, мощности электродвигателя, режима работы, коэффициента сервиса и допустимых нагрузок на выходной вал.
Допустимая радиальная нагрузка для C12 также зависит от исполнения. В разных конфигурациях она может находиться примерно в диапазоне 730–1970 Н. При замене редуктора особенно важно учитывать радиальные и осевые нагрузки, если на выходном валу установлена звездочка, шкив, муфта, барабан или другой элемент передачи.
Недостаточный запас по нагрузке может привести к ускоренному износу подшипников, перегреву, повышенному шуму и преждевременному выходу редуктора из строя.
Bonfiglioli C12 может сочетаться с различными типами электродвигателей. В составе серии C применяются IEC-двигатели, компактные двигатели, моторы с тормозом, двигатели для работы с частотным преобразователем, а также отдельные сервоприводные исполнения.
Возможные варианты двигателей для серии:
При подборе замены нужно учитывать мощность двигателя, частоту вращения, тип фланца, диаметр входного вала, исполнение тормоза, наличие энкодера и способ подключения. Если установленный мотор-редуктор работает через частотный преобразователь, это также необходимо учитывать при выборе аналога.
Bonfiglioli C12 может встречаться в разных вариантах крепления. Наиболее распространенные исполнения:
Соосная компоновка делает C12 удобным для установки в линию с приводимым механизмом. При этом даже небольшие отличия в высоте оси, диаметре вала, длине выходного конца или расположении крепежных отверстий могут повлиять на возможность установки без доработок.
Поэтому при замене важно сверять не только мощность и обороты, но и габаритно-присоединительные размеры.
Для Bonfiglioli C12 применяется индустриальное редукторное масло. Типовые классы вязкости — ISO VG220 или ISO VG320, но точный тип масла зависит от условий эксплуатации, температуры, монтажного положения и рекомендаций производителя для конкретного исполнения.
Ориентировочный объем масла для C12 составляет около 0,08–0,10 л. Несмотря на небольшой объем, качество смазки важно для ресурса редуктора. Недостаток масла, неподходящая вязкость или загрязнение смазки могут привести к повышенному износу зубчатых колес и подшипников.
Для оборудования с длительным режимом работы желательно контролировать отсутствие течей, перегрева, постороннего шума и вибрации.
В рамках серии C могут встречаться специальные исполнения для разных условий эксплуатации. В зависимости от конфигурации и требований оборудования возможны следующие варианты:
Наличие конкретной опции определяется полной маркировкой мотор-редуктора. При замене установленного C12 важно смотреть не только на обозначение типоразмера, но и на все дополнительные коды в маркировке.
Bonfiglioli C12 используется в промышленных приводах, где требуется соосное расположение двигателя и выходного вала. Такой редуктор подходит для оборудования с непрерывным или частым рабочим циклом, где важны надежность, высокий КПД и компактные габариты.
C12 особенно удобен там, где привод должен устанавливаться прямо по оси механизма без углового разворота передачи.
К основным преимуществам Bonfiglioli C12 относятся высокий КПД, компактность, плавная работа и хороший ресурс при постоянной нагрузке. Косозубая цилиндрическая передача обеспечивает меньшие потери по сравнению с червячными редукторами аналогичного назначения.
Преимущества C12:
При этом цилиндрический редуктор сложнее и дороже простых червячных решений. Также для него важно правильное обслуживание, контроль смазки и точный подбор по нагрузке.
Bonfiglioli C12 часто рассматривают как более эффективное решение по сравнению с червячными редукторами, если требуется высокий КПД и меньший нагрев. Цилиндрическая косозубая передача лучше подходит для приводов, работающих длительное время под нагрузкой.
| Параметр | Bonfiglioli C12 | Червячный редуктор |
|---|---|---|
| Тип передачи | цилиндрическая косозубая | червячная |
| Компоновка | соосная | чаще угловая |
| КПД | высокий, до 95% | ниже |
| Нагрев | меньше | выше |
| Ресурс при постоянной нагрузке | выше | зависит от режима |
| Шум | низкий | очень низкий |
| Стоимость | выше | обычно ниже |
| Самоторможение | обычно нет | возможно в отдельных случаях |
Если требуется заменить червячный редуктор на цилиндрический или наоборот, нужно учитывать не только мощность и обороты, но и компоновку привода, направление валов, возможность самоторможения, допустимые нагрузки и габариты установки.
При подборе аналога Bonfiglioli C12 основная задача — сохранить фактическую работу приводного узла. Новый редуктор должен обеспечивать нужную скорость, выдерживать рабочую нагрузку и подходить по монтажным размерам.
Для точного подбора желательно передать:
Если маркировка повреждена или отсутствует, параметры можно определить по фотографиям, замерам и условиям эксплуатации. Такой подход помогает подобрать совместимую замену и сократить объем переделок при установке.
Для подбора замены Bonfiglioli C12 отправьте фото шильдика, общий вид редуктора, фотографии крепления и размеры присоединительных элементов. Также желательно указать, на каком оборудовании установлен привод, какова нагрузка, сколько часов в сутки он работает и какие требования есть по оборотам.
По этим данным можно определить основные параметры установленного мотор-редуктора и подобрать совместимый вариант замены с учетом передаточного числа, момента, крепления, вала и габаритов.
